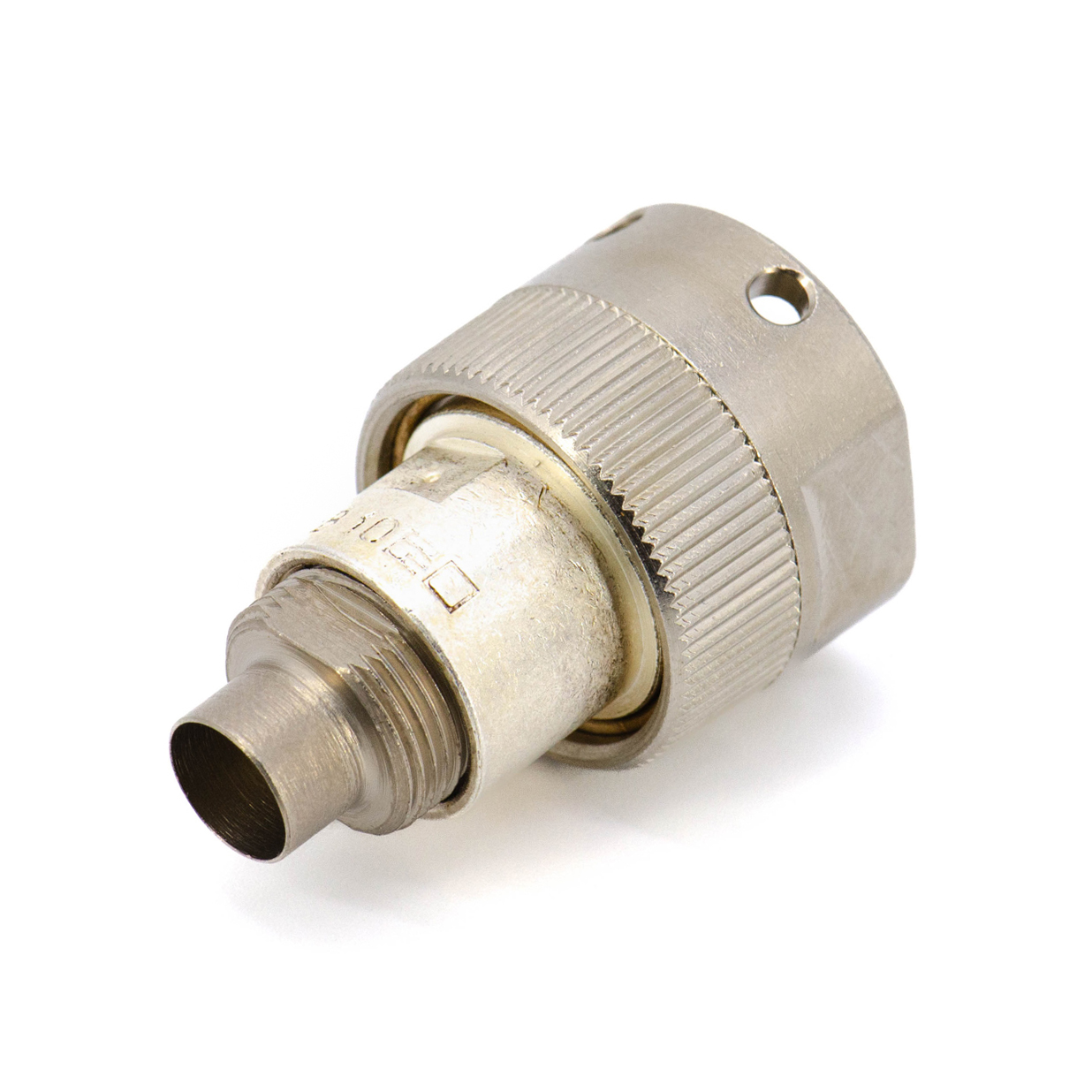

СР50-786ФВ Вилка кабельная прямая, резьбовая(арт. TN-5744)

АООТ Исеть; ВР0.364.039 ТУ; фторопласт; -
РОССИЯ
Артикул (ID): TN-5744
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2010
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.039 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 242243
На складе 146 шт
  • Цена от 1550 ₽
  • 1 шт 1590 ₽
  • от 5 шт 1550 ₽
Количество
Быстрый заказ

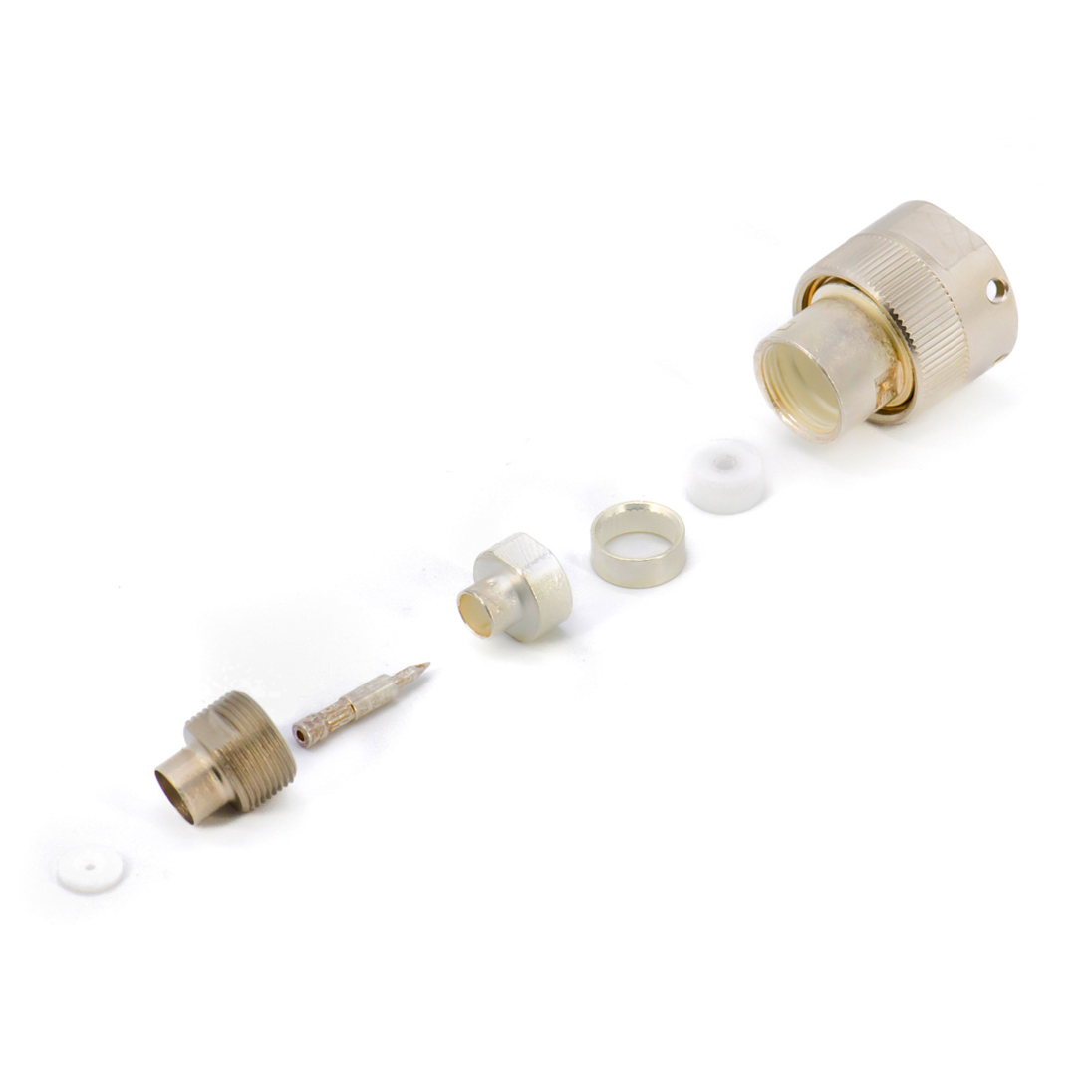

СР50-786ФВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 786 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка приборная СР50-439ФВ; розетка приборно-кабельная СР50-425ФВ, СР50-427ФВ, СР50-429ФВ, СР50-431ФВ, СР50-433ФВ, СР50-446ФВ, СР50-448ФВ, СР50-469ФВ, СР50-759ФВ, СР50-781ФВ, СР50-783ФВ, СР50-787ФВ, СР50-825ФВ, СР50-827ФВ, СР50-864ФВ, СР50-931ФВ, СР50-952ФВ, СР50-14ФВ. Номинальный диаметр кабеля по изоляции 7,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-786ФВ Вилка кабельная прямая, резьбовая
Торговая марка АООТ Исеть
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.039 ТУ, ГОСТ 20265-83
Дата изготовленияi 2010-2019
Вид приемки i "1"- ОТК
Масса изделия, гр 30,35
Вид упаковки картонная коробка (20шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки заводская
Транслитерация SR50-786FV Straight cable plug, threaded

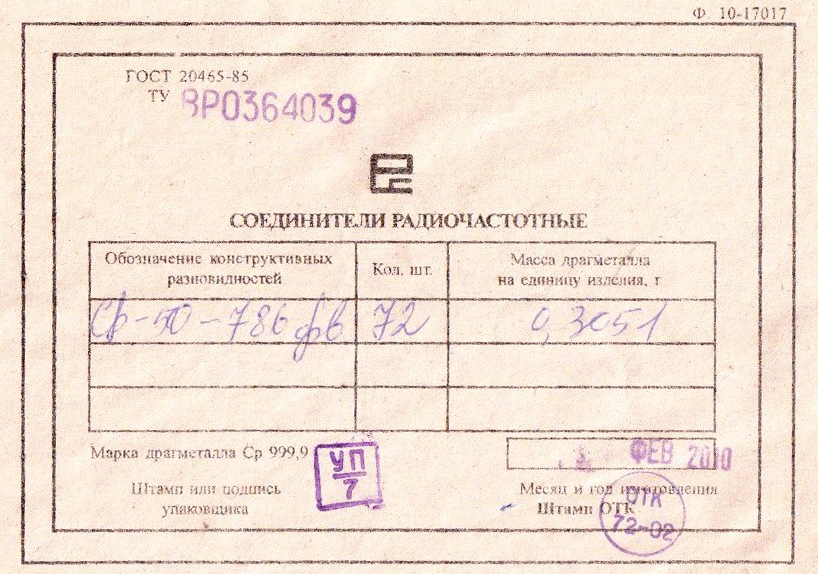

Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-439ФВ; СР50-425ФВ, СР50-427ФВ, СР50-429ФВ, СР50-431ФВ, СР50-433ФВ, СР50-446ФВ, СР50-448ФВ, СР50-469ФВ, СР50-759ФВ, СР50-781ФВ, СР50-783ФВ, СР50-787ФВ, СР50-825ФВ, СР50-827ФВ, СР50-864ФВ, СР50-931ФВ, СР50-952ФВ, СР50-14ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,7 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)

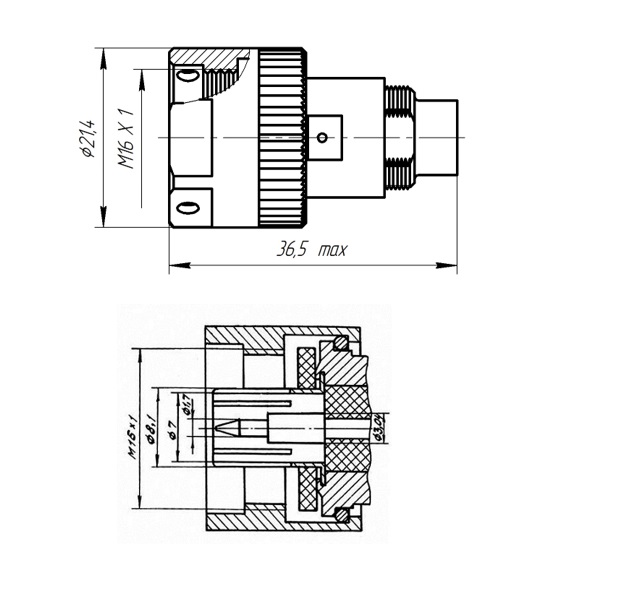

Габаритные размеры L*W*H 21,4х36,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М16х1
Марки присоединяемых кабелей РК50-3,7-31С
Диаметр присоединяемых кабелей 3,7 mm;
Фактическая маркировка СР50-786ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-786ФВ Вилка кабельная прямая, резьбовая   (datasheet)
