СР50-438ФВ Вилка кабельная угловая, резьбовая 201*г(арт. ZK-1944)

АООТ Исеть; ВР0.364.039 ТУ; фторопласт; гайка

СР50-438ФВ Вилка кабельная угловая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 438 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка приборно-кабельная СР50-433ФВ, СР50-446ФВ, СР50-429ФВ, СР50-427ФВ, СР50-425ФВ…; розетка кабельная СР50-452ФВ, СР50-453ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СР50-438ФВ Вилка кабельная угловая, резьбовая 201*г
Торговая марка АООТ Исеть
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.039 ТУ, ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 88
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-438FV Angled cable plug, threaded 201*g
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-433ФВ, СР50-446ФВ, СР50-429ФВ, СР50-427ФВ, СР50-425ФВ…; СР50-452ФВ, СР50-453ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,7 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

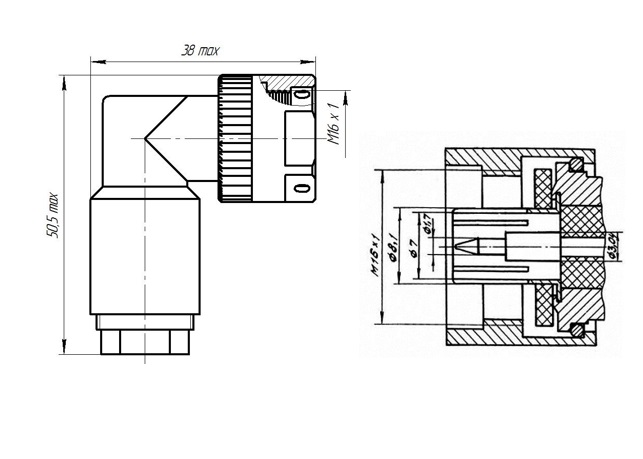

Габаритные размеры L*W*H 38х50,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М16х1
Марки присоединяемых кабелей РК50-7-22, РК50-7-21
Диаметр присоединяемых кабелей 7 mm;
Фактическая маркировка СР50-438

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
