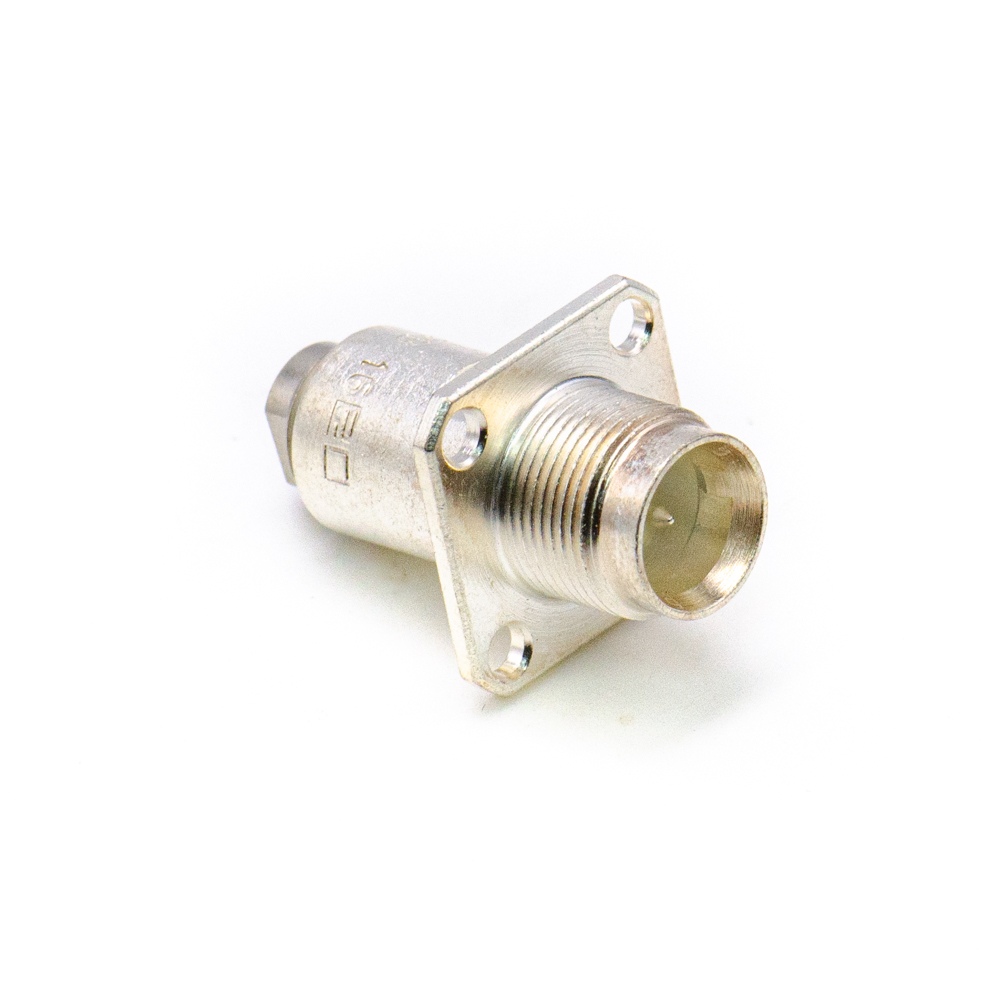

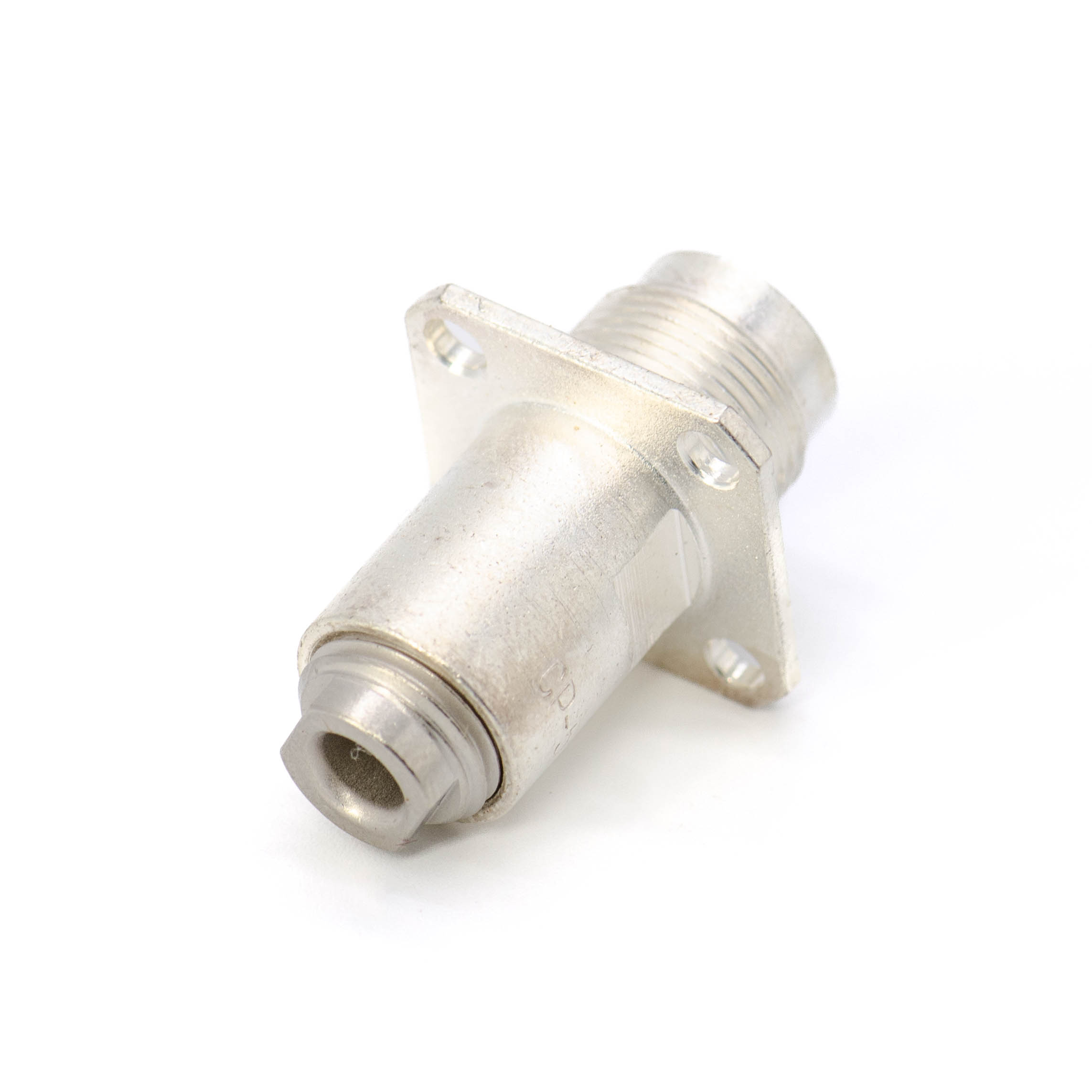

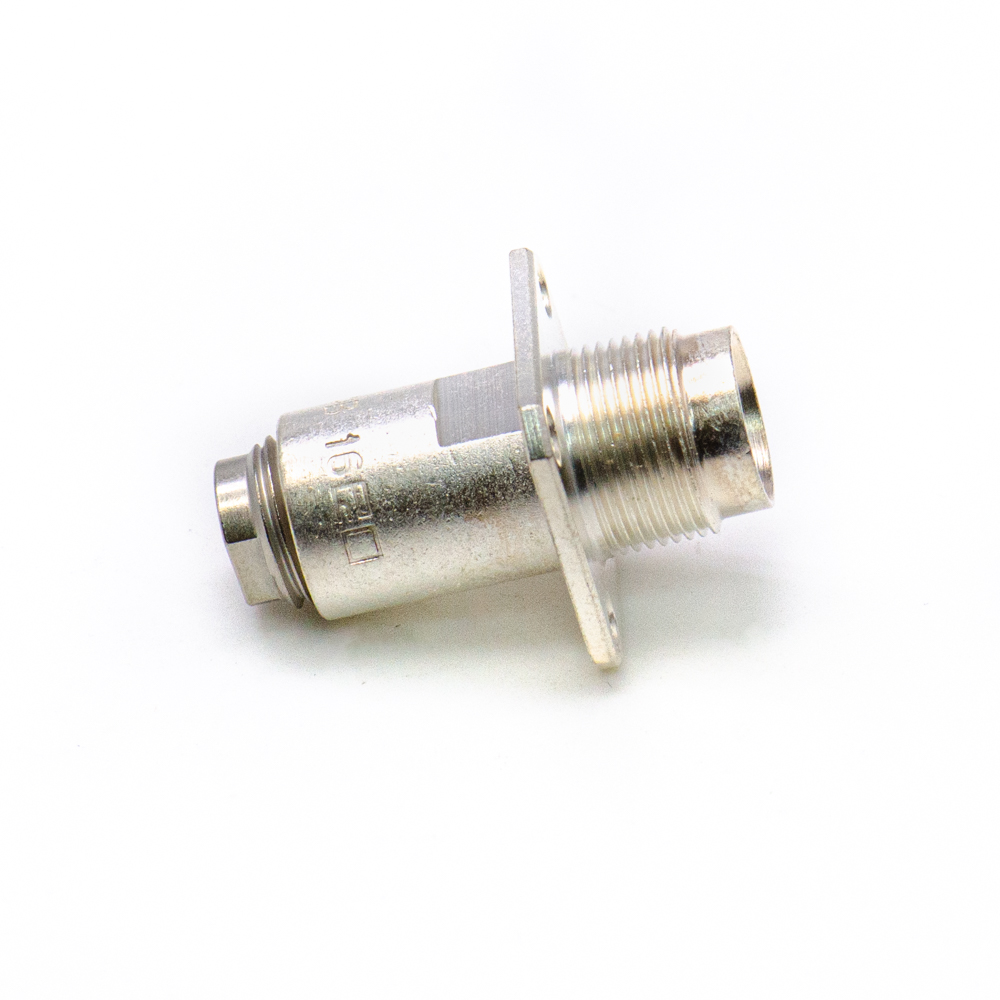

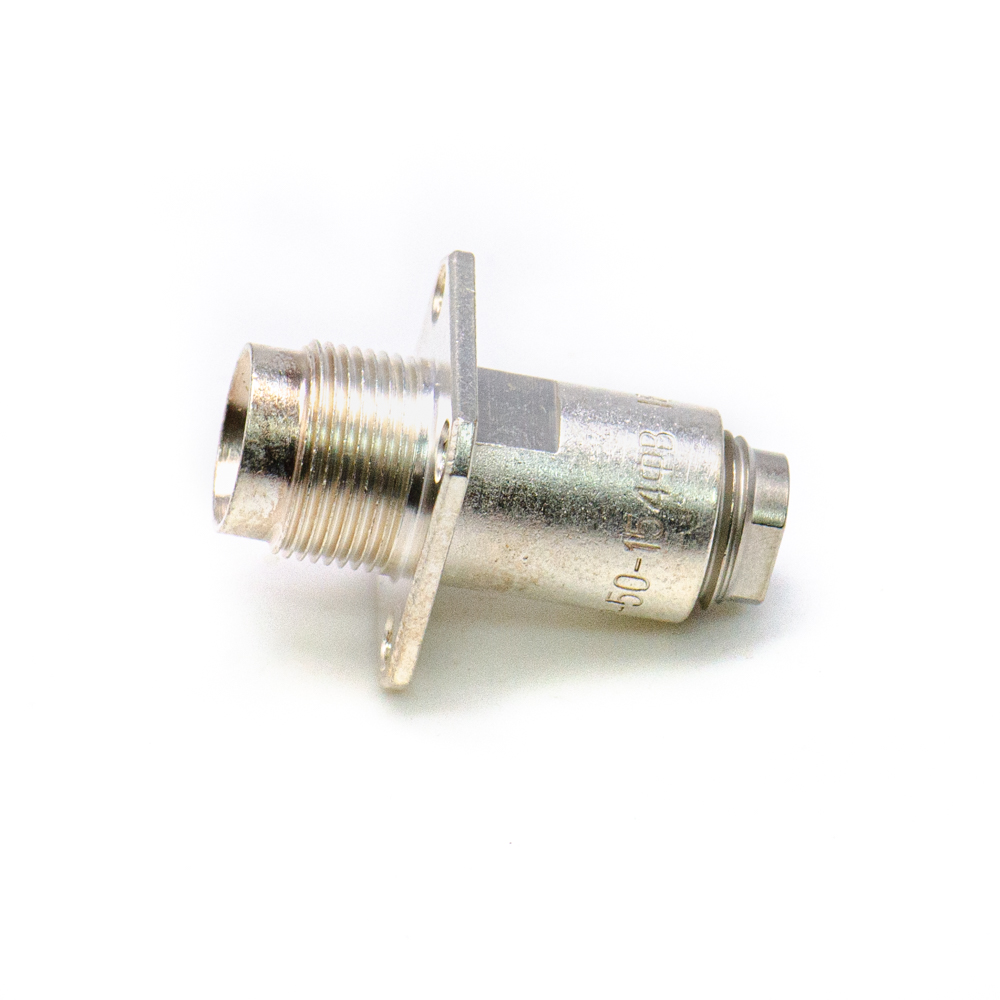

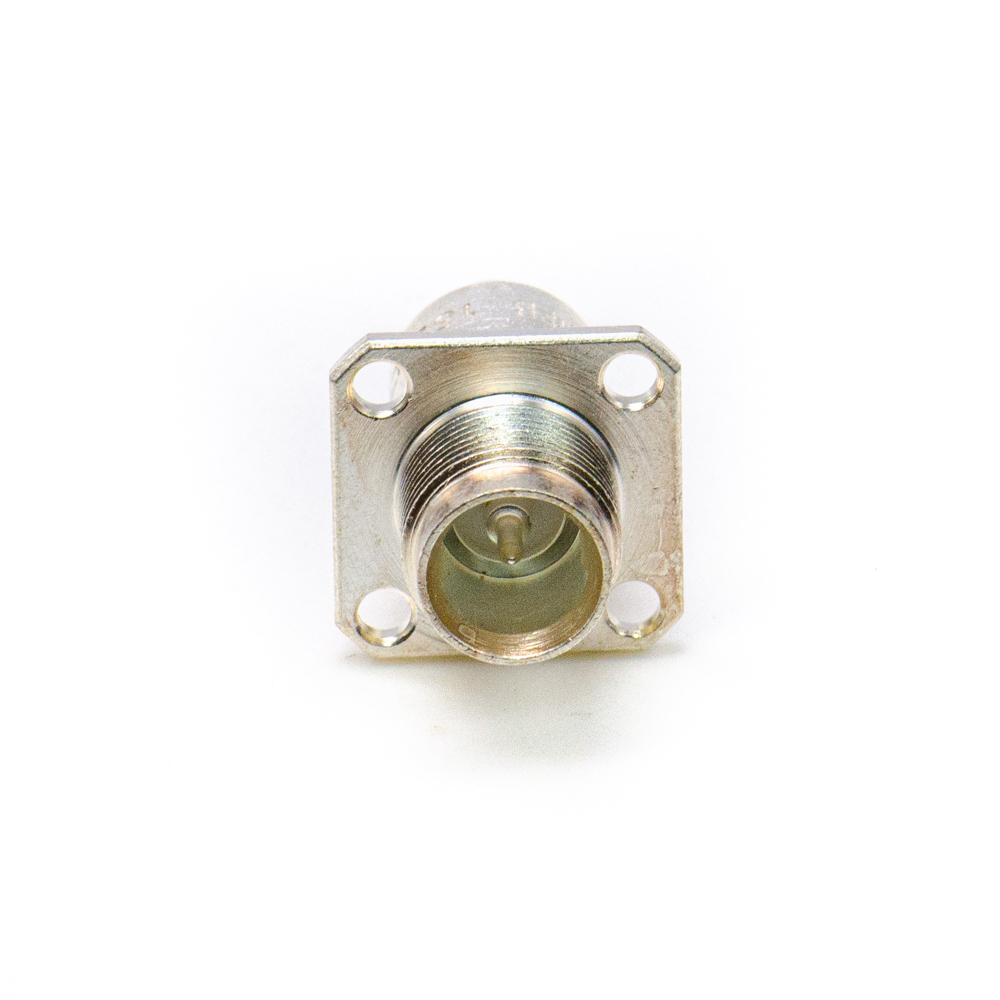

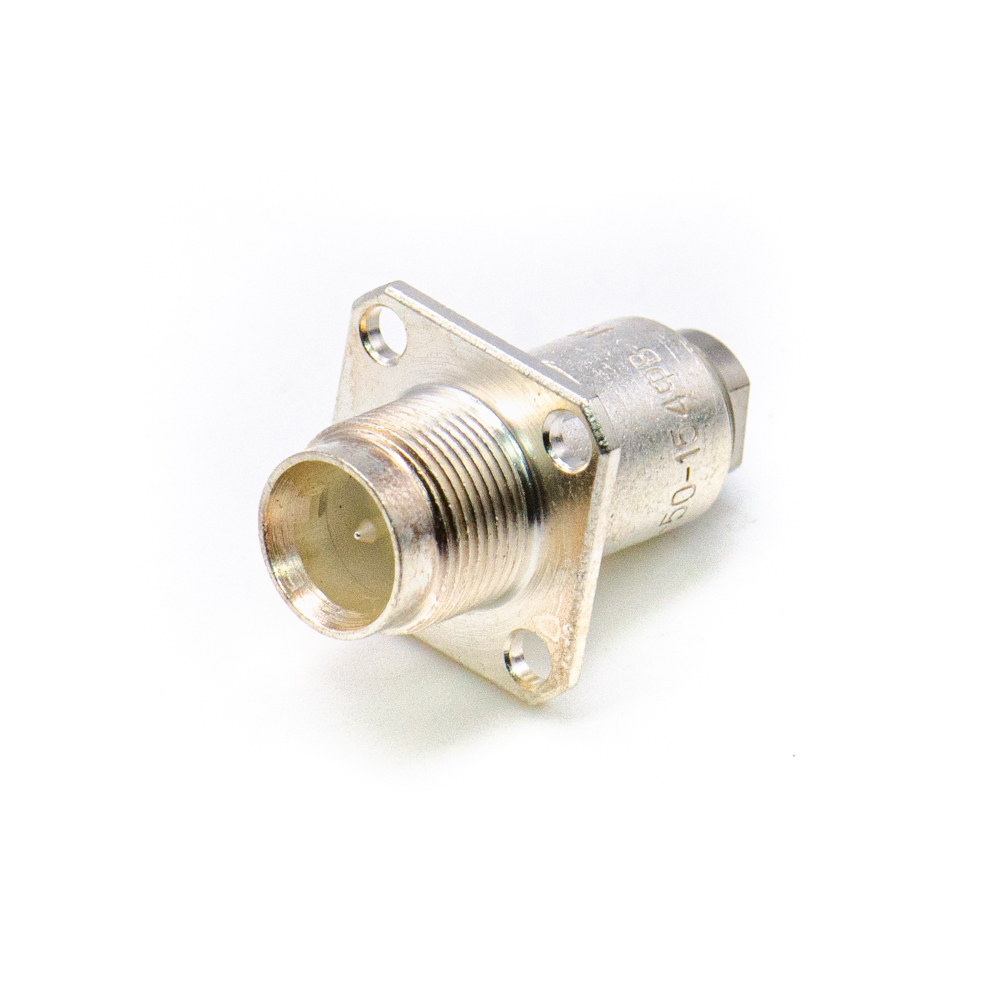

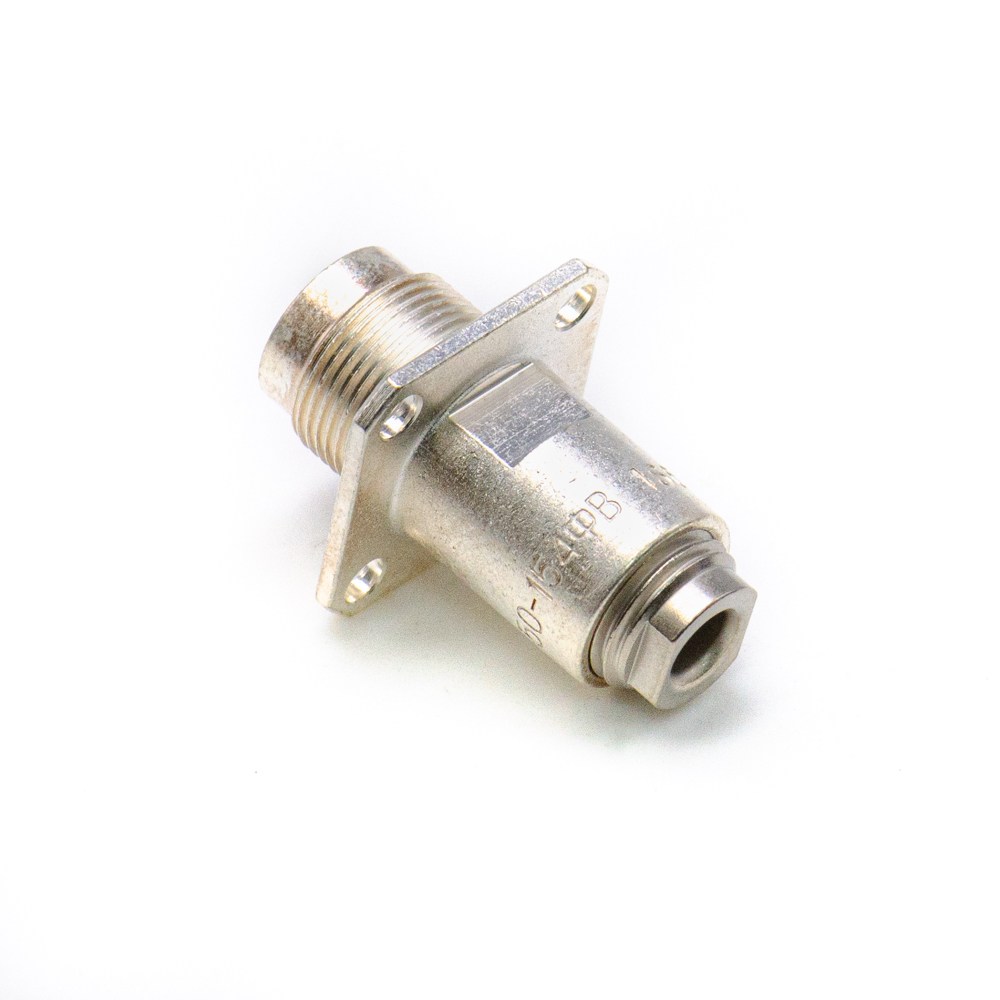

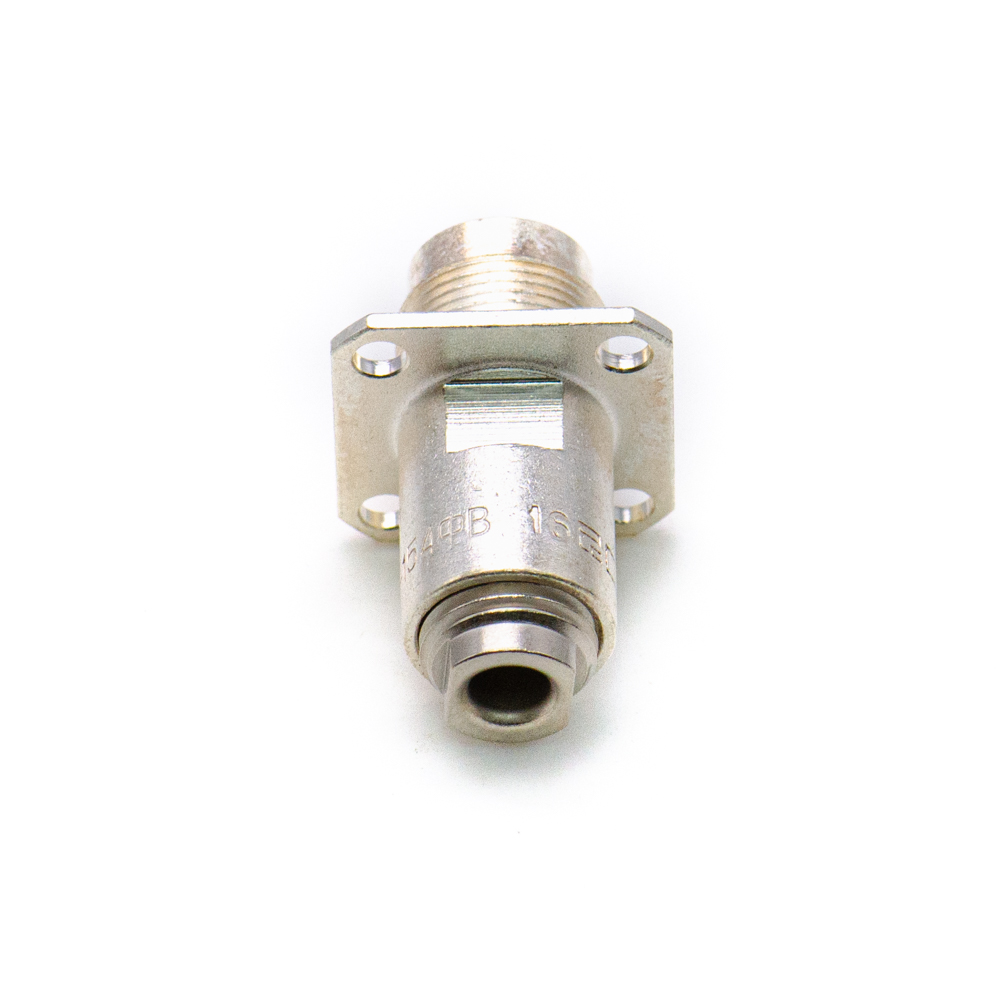

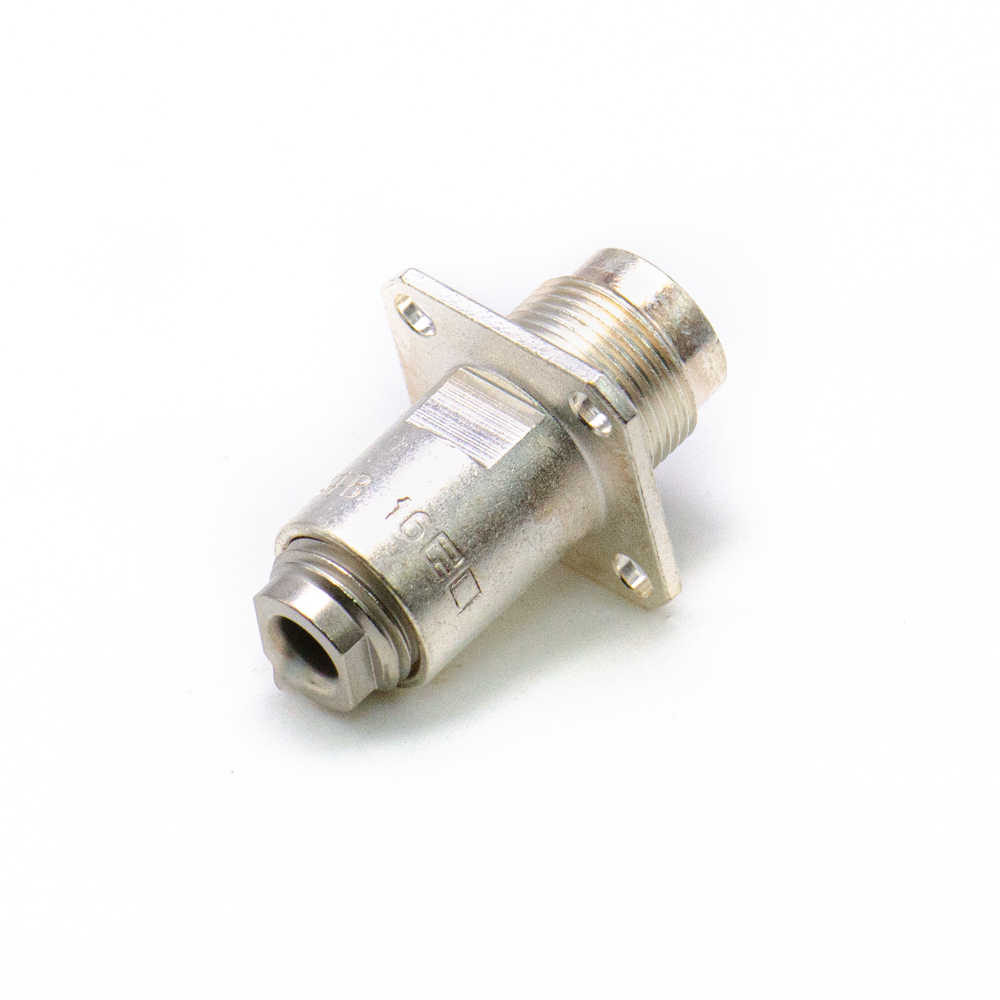

СР50-154ФВ Вилка приборно-кабельная прямая, резьбовая (арт. SN-6717)

Артикул (ID): SN-6717
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2012
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.018 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 243052
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР50-154ФВ Вилка приборно-кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 154 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка кабельная СР50-155ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.018 ТУ, ГОСТ 20265-83
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 20
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-154FV Instrument-cable plug, straight, threaded

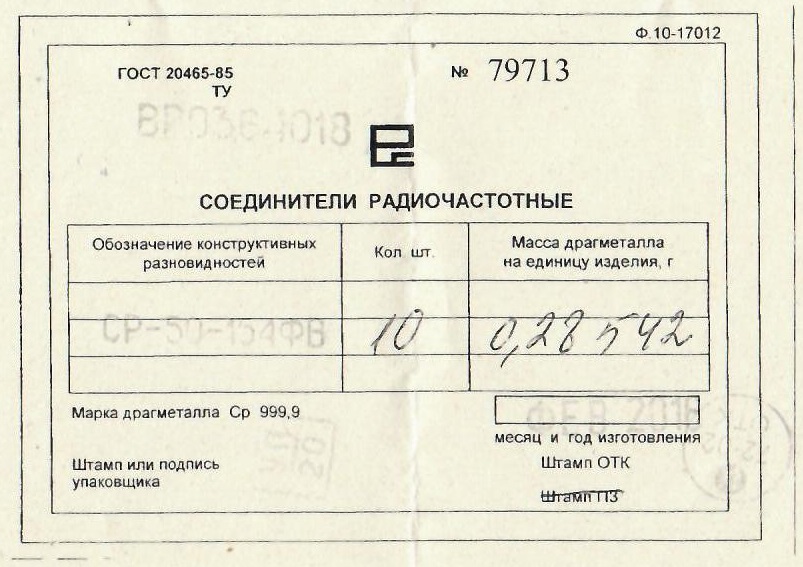

Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-155ФВ
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец

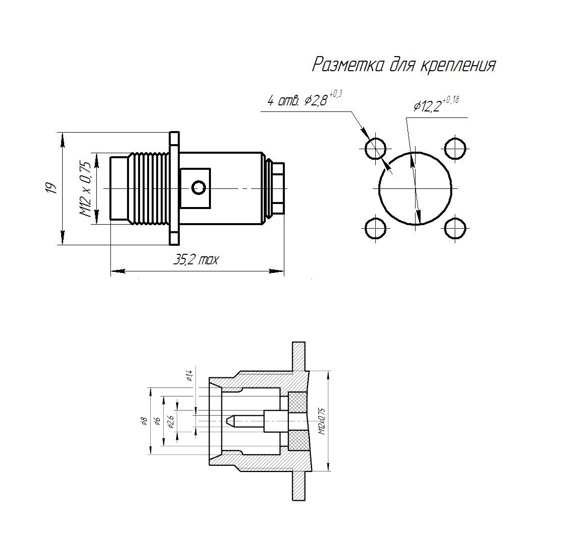

Габаритные размеры L*W*H 19х19х35,2 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М12х0,75
Диаметр установочного отверстия 2,8 mm
Марки присоединяемых кабелей РК50-2-21, РК50-2-11, РК50-2-16, РК50-2-22
Диаметр присоединяемых кабелей 2,0 mm;
Статус изделия В настоящее время разъёмы СР50, СР75 выпускает ПО "Октябрь"
Состояние товара с хранения
Дополнительные характеристики -
Фактическая маркировка СР50-154ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-154ФВ Вилка приборно-кабельная прямая, резьбовая   (datasheet)
