Скидка на  Переключатели перекидные (Тумблеры)
-20%

СР50-81ФВ Вилка кабельная угловая, байонетная(арт. KP-9011)

ИСЕТЬ, Каменск-Уральский; ВР0.364.008 ТУ; фторопласт; гайка
РОССИЯ
Артикул (ID): KP-9011
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.008 ТУ
  • ГОСТ ГОСТ В 20.39.404-81
Подробная документация
Аналоги и альтернативы
ID: 496921
На складе 1 шт
  • Цена от 247 ₽
  • 1 шт 247 ₽
Количество
Быстрый заказ

СР50-81ФВ Вилка кабельная угловая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 81 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); УХЛ 2.1 – климатическое исполнени,  В - всеклиматическое исполнение по ГОСТ В 20.39.404-81. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-81ФВ Вилка кабельная угловая, байонетная
Торговая марка ИСЕТЬ, Каменск-Уральский
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.008ТУ, ГОСТ В 20.39.404-81
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 28,85
Состояние упаковки самоупаковка
Транслитерация SR50-81FV
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

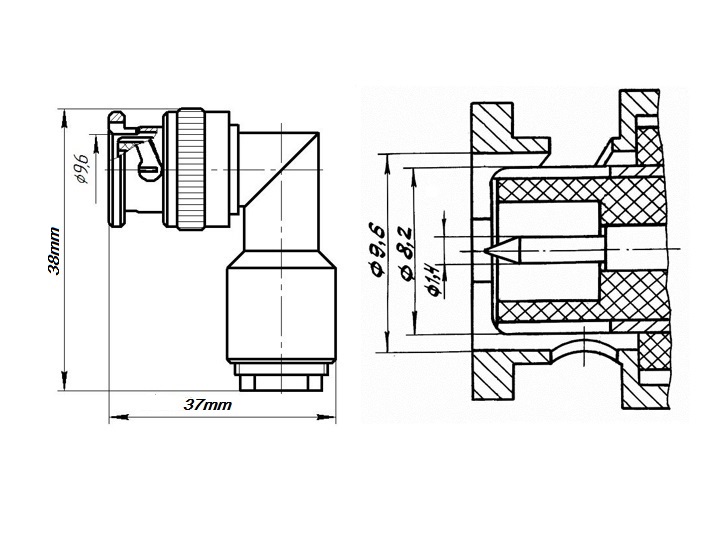

Габаритные размеры L*W*H 38х28х14 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 9,6 mm
Диаметр присоединяемых кабелей 2,0 mm;
Фактическая маркировка СР50-81ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-81ФВ Вилка кабельная угловая, байонетная   (datasheet)

Функциональные аналоги

СР50-81ПВ Вилка кабельная угловая, байонетная, фото
Артикул (ID): TP-9646
СР50-81ПВ Вилка кабельная угловая, байонетная
  • 125 ₽ 1 шт.
СР50-81ПВ Вилка кабельная угловая, байонетная., фото
Артикул (ID): TN-2330
СР50-81ПВ Вилка кабельная угловая, байонетная.
  • 125 ₽ 1 шт.
СР50-33ФВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): OF-396
СР50-33ФВ Вилка кабельная прямая, байонетная

Возможные аналоги

СР50-74ФВ Вилка кабельная прямая, байонетная 2017г, фото
Артикул (ID): SN-6101
СР50-74ФВ Вилка кабельная прямая, байонетная 2017г
  • 1500 ₽ 1 шт.
СР50-74ФВ Вилка кабельная прямая, байонетная, фото
Артикул (ID): SN-6100
СР50-74ФВ Вилка кабельная прямая, байонетная
  • 800 ₽ 1 шт.

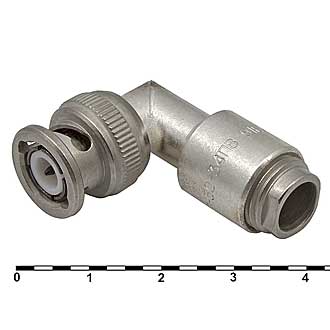

СР50-34ПВ Вилка кабельная угловая, байонетная, фото
