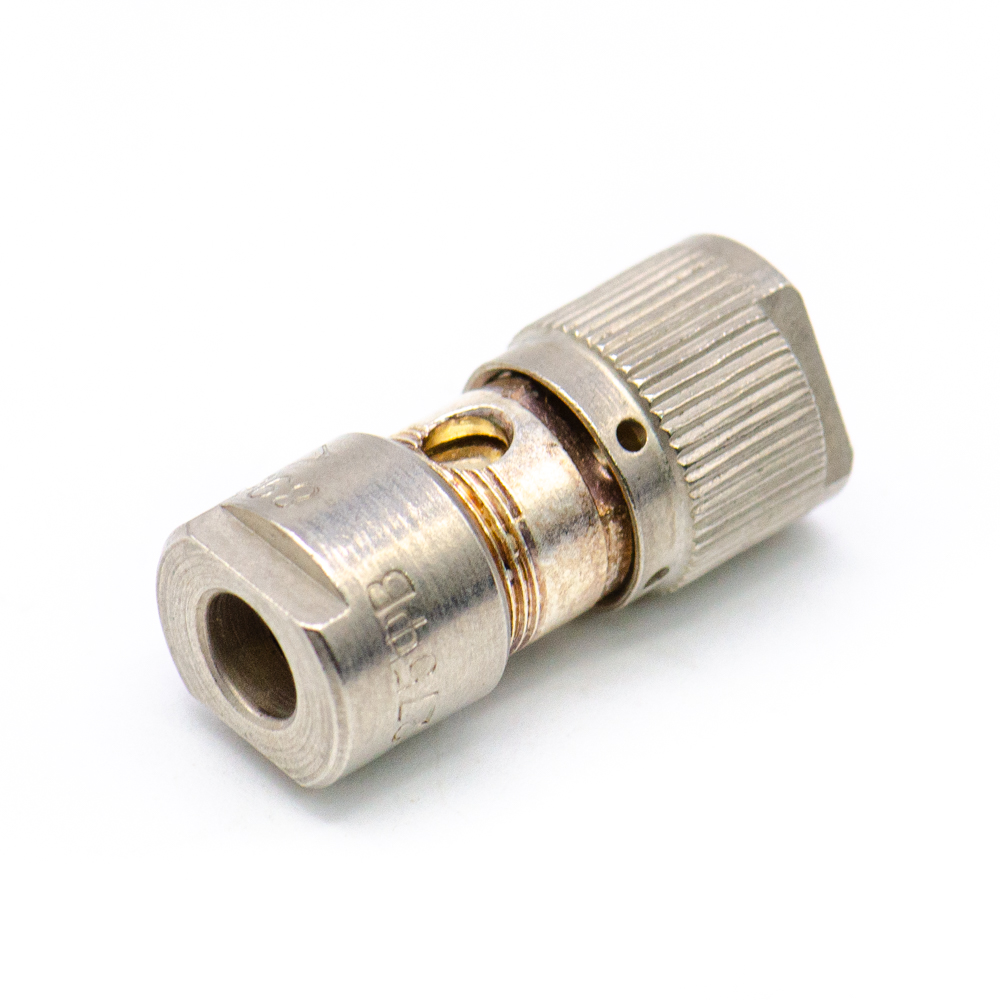

Уценка СР50-275ФВ Розетка кабельная прямая, резьбовая, ВР0.364.015 ТУ (арт. KP-9230)

ИСЕТЬ, Каменск-Уральский; ВР0.364.015 ТУ; фторопласт; гайка
СССР
Артикул (ID): KP-9230
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.015 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 497627
На складе 9 шт
  • Цена от
    Включая НДС
    338.00 ₽
    270.40 ₽
  • Скидка -20%
  • 1 шт 270.40 ₽
    338 ₽
Количество
Быстрый заказ

Причина уценки: отсутствует контакт. СР50-275ФВ Розетка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 275 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка приборно-кабельная СР50-154ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка СР50-275ФВ Розетка кабельная прямая, резьбовая, ВР0.364.015 ТУ
Код ТНВЭД 8536508008
Торговая марка ИСЕТЬ, Каменск-Уральский
Страна изготовления СССР
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi 1959-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 6,65
Состояние упаковки самоупаковка
Транслитерация SR50-275FV Straight cable socket, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-154ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,8 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

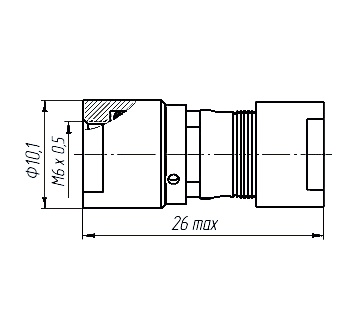

Габаритные размеры L*W*H 10,1х26 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М12х0,75
Марки присоединяемых кабелей РК50-2-11, РК50-2-16
Диаметр присоединяемых кабелей 2,0 mm;
Фактическая маркировка СР50-275ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Уценка СР50-275ФВ Розетка кабельная прямая, резьбовая, ВР0.364.015 ТУ   (datasheet)

Функциональные аналоги

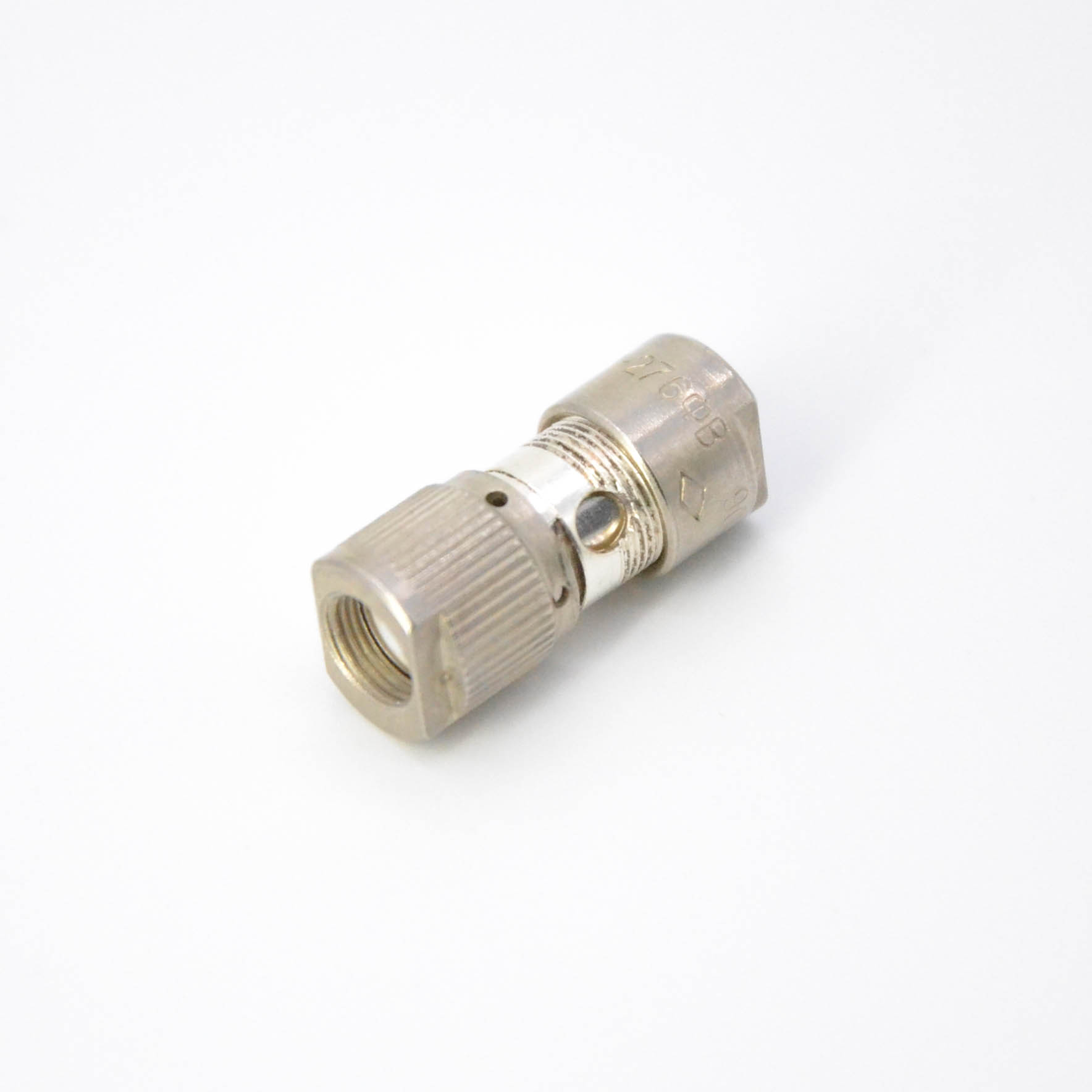

СР50-276ФВ Розетка кабельная прямая, резьбовая, без контакта., фото
Артикул (ID): SK-8251
СР50-276ФВ Розетка кабельная прямая, резьбовая, без контакта.
  • 428 ₽ 1 шт.
  • 392 ₽ от 5 шт.

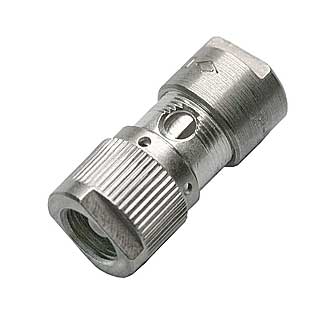

СР50-276ФВ Розетка кабельная прямая, резьбовая., фото
