Скидка на Конденсаторы
-20%

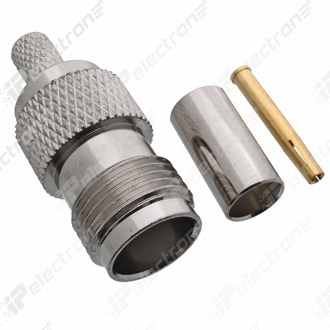

TNC-C58J Миниатюрный ВЧ коннектор, розетка (арт. ZA-400)

Артикул (ID): ZA-400
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 534280
На складе 1825 шт
  • Цена от
    Включая НДС
     57.12 ₽
  • 1 шт 57.12 ₽
Количество
Быстрый заказ

TNC-C58JW Миниатюрный ВЧ коннектор, вилка угловая. Структура условного обозначения: TNC – тип разъема; C - крепление пайкой; 58 –условное обозначение кабеля; J – розетка; W - угловое исполнение разъема. TNC - резьбовой аналог разъемов BNC. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-C58J Миниатюрный ВЧ коннектор, розетка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 9
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Ответная часть разъема TNC-P
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса никель
Цвет корпуса серый
Диаметр установочного отверстия 0,9 mm
Тип центрального контакта гнездо
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 2
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой/прижим
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Номинальное напряжение 500 V
Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-C58J Миниатюрный ВЧ коннектор, розетка   (datasheet)
