Скидка на Резисторы переменные (Потенциометры)
-20%

TNC-BJ Миниатюрный ВЧ коннектор, розетка(арт. ZA-395)

КИТАЙ
Артикул (ID): ZA-395
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 419001
На складе 3105 шт
  • Цена от
    Включая НДС
     51.96 ₽
  • 1 шт 51.96 ₽
Количество
Быстрый заказ

TNC-BJ Миниатюрный ВЧ коннектор - это блочный разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); J – розетка (гнездо). TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-BJ Миниатюрный ВЧ коннектор, розетка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 8
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская
Транслитерация TNC-BJ Miniature RF connector, socket
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Диаметр корпуса 12,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

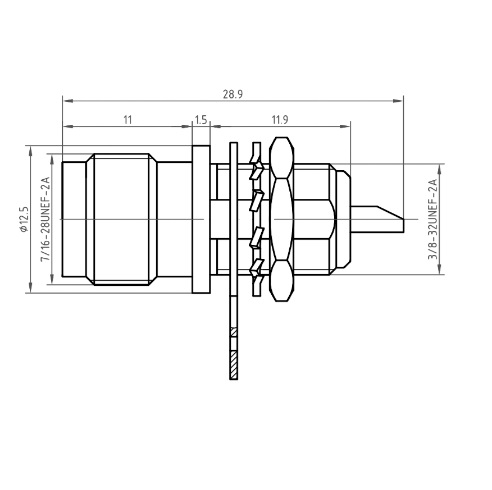

Габаритные размеры L*W*H 12,5х28,9 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +150°C
Ресурс 500 циклов
TNC-BJ Миниатюрный ВЧ коннектор, розетка   (datasheet)
