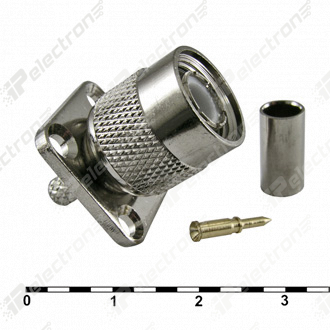

TNC-BJ1-C174 Миниатюрный ВЧ коннектор, розетка (арт. ZK-4433)

КИТАЙ
Артикул (ID): ZK-4433
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
ID: 419907
На складе 210 шт
  • Цена от
    Включая НДС
     24.16 ₽
  • 1 шт. 27.82 ₽
  • от 10 шт. 25.62 ₽
  • от 100 шт. 24.16 ₽
Количество
Быстрый заказ

TNC-BJ1-C174 Миниатюрный ВЧ коннектор - это блочный разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); J – розетка (гнездо). TNC - резьбовой аналог разъемов BNC; 174 – условная маркировка кабеля. Данный тип разъемов используется с радиочастотным кабелем RG-6; RG-59. Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-17
Дата изготовленияi дата не указана
Масса изделия, гр 8
Вид упаковки полиэт. пакет (10шт)
Состояние упаковки заводская
Транслитерация TNC-BJ1-C174 Miniature RF connector, socket
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой
Марки присоединяемых кабелей RG-174
Диаметр присоединяемых кабелей 2,6 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +150°C
Ресурс 500 циклов
