BNCP-FJ Миниатюрный ВЧ коннектор. (арт. ZA-8546)

КИТАЙ
Артикул (ID): ZA-8546
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 483384
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

BNC-PP screw Миниатюрный ВЧ коннектор - это прямой переход (штырь/гнездо), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный), P - вилка(штырь); F – резьбовой высокочастотный разъем, J – розетка(гнездо). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNCP-FJ Миниатюрный ВЧ коннектор.
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 9
Вид упаковки картонная коробка (40шт)
Состояние упаковки заводская
Транслитерация BNCP-FJ Miniature RF connector.
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка/вилка
Типономинал / Типоконструкция переход розетка/вилка
Конструкция корпуса прямая
Диаметр корпуса 14,7 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь/гнездо
Материал центрального контакта латунь
Покрытие центрального контакта Au (золото)
Количество контактов 2
Метод монтажа механический на кабель
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный/резьбовой

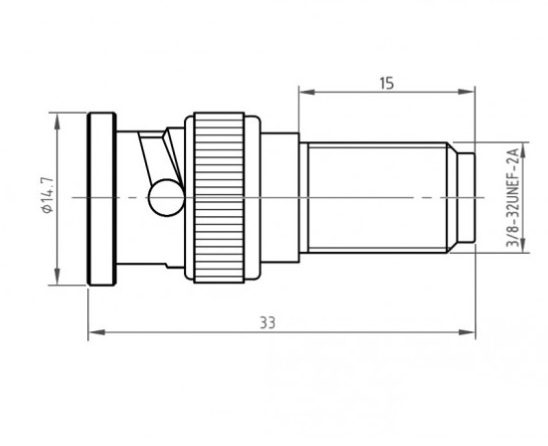

Габаритные размеры L*W*H 14,7х33 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 500 MΩ
Диапазон рабочих частот 0 - 1 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
BNCP-FJ Миниатюрный ВЧ коннектор.   (datasheet)
