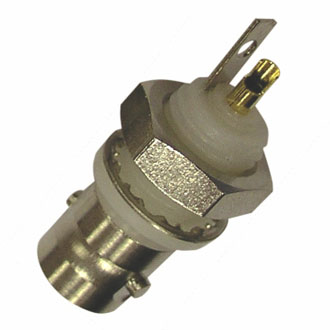

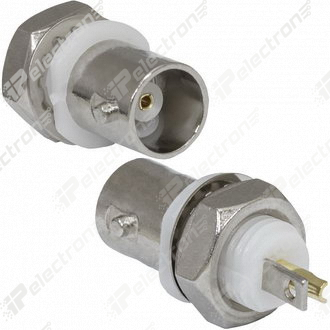

BNCI-BJ Миниатюрный ВЧ коннектор (арт. ZA-278)

КИТАЙ
Артикул (ID): ZA-278
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 226801
На складе 1802 шт
  • Цена от
    Включая НДС
     61.61 ₽
  • 1 шт 61.61 ₽
Количество
Быстрый заказ

BNCI-BJ Миниатюрный ВЧ коннектор - это прямой разъем (штекер) на панель, который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); J – розетка(гнездо). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNCI-BJ Миниатюрный ВЧ коннектор
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 6,1
Состояние упаковки самоупаковка
Транслитерация BNCI-BJ Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка
Ответная часть разъема BNC-P
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Диаметр корпуса 9,6 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Диаметр установочного отверстия 8,6 mm
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора полиэтилен
Цвет изолятора белый
Метод сочленения байонетный

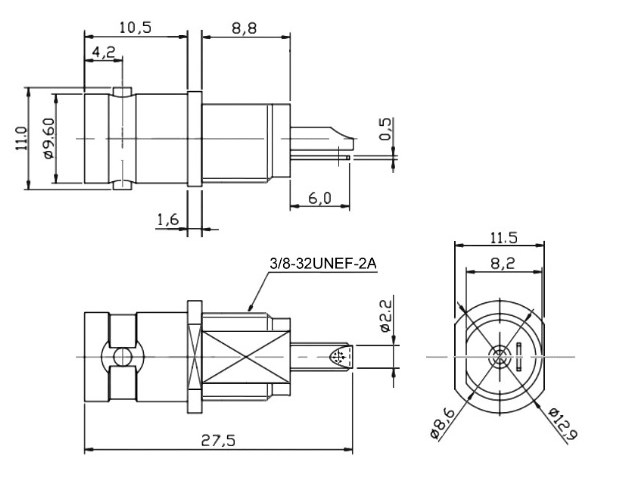

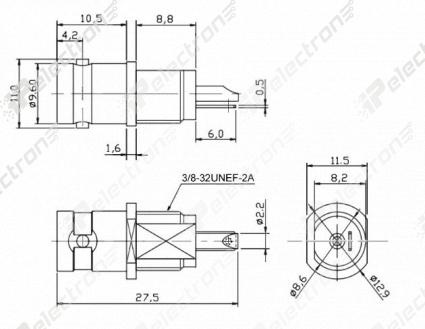

Габаритные размеры L*W*H 27,5x11х11 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение 500 V
Сопротивление контактов не более 3 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Ресурс 500 циклов
BNCI-BJ Миниатюрный ВЧ коннектор   (datasheet)
