BNC-C59P Миниатюрный ВЧ коннектор (арт. ZA-8542)

КИТАЙ
Артикул (ID): ZA-8542
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 234028
На складе 1400 шт
  • Цена от
    Включая НДС
     23.69 ₽
  • 1 шт 23.69 ₽
Количество
Быстрый заказ

BNC-C59P Миниатюрный ВЧ коннектор - это прямой разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); P – вилка (штырь). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-C59P Миниатюрный ВЧ коннектор
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 6,4
Состояние упаковки заводская
Транслитерация BNC-C59P Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема вилка
Ответная часть разъема BNC-J
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

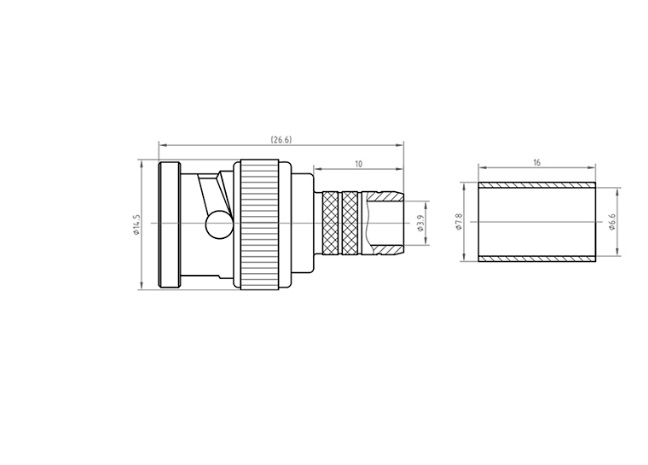

Габаритные размеры L*W*H 26,6х14,5х14,5 mm
Марки присоединяемых кабелей RG-59
Диаметр присоединяемых кабелей 6,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 75 Ω
Сопротивление изоляции 500 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-C59P Миниатюрный ВЧ коннектор   (datasheet)
