BNC-C58P Миниатюрный ВЧ коннектор (арт. ZA-247)

КИТАЙ
Артикул (ID): ZA-247
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 226771
На складе 2576 шт
  • Цена от
    Включая НДС
     31.98 ₽
  • 1 шт. 36.82 ₽
  • от 10 шт. 33.92 ₽
  • от 100 шт. 31.98 ₽
Количество
Быстрый заказ

BNC-C58P Миниатюрный ВЧ коннектор - это прямой разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); P – вилка (штырь). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 6,4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Транслитерация BNC-C58P Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема вилка
Ответная часть разъема BNC-C58J
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

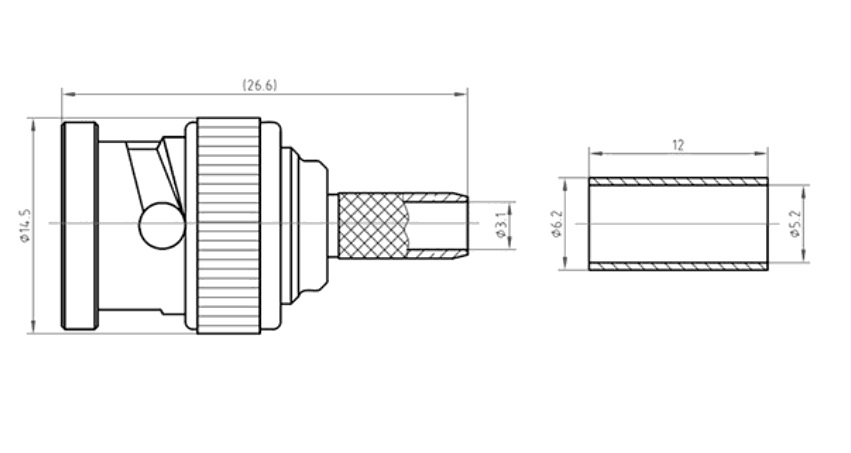

Габаритные размеры L*W*H 14,5х26,6 mm
Марки присоединяемых кабелей RG-58; RG-142; RG-303; RG-400; LMR-195; LMR-200 и др.
Диаметр присоединяемых кабелей 5,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 500 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-C58P Миниатюрный ВЧ коннектор   (datasheet)
