Наименование | СНЦ28-32/27В-1-В Вилка приборная без кожуха, бР0.364.038ТУ |
Торговая марка | Завод «Электросоединитель» |
Страна изготовления | РОССИЯ |
Нормы и требования | бР0.364.038ТУ |
Дата изготовленияi | 1976-1991 |
Вид приемки i | "5"- ВП, ПЗ |
Масса изделия, гр | 39,61 |
Транслитерация | SNTs28-32/27V-1-V Instrument plug without casing, br0.364.038TU |
Наличие паспорта - этикетки | нет |
Состояние упаковки | самоупаковка |
Функциональная группа | соединители |
Функциональный тип | цилиндрический низкочастотный |
Серия разъемов | СНЦ28 |
Типономинал / Типоконструкция | вилка блочная без кожуха |
Условный размер корпуса | 27 |
Вид корпуса | Б - приборный |
Вид патрубка | нет |
Количество контактов | 32 контакта |
Тип контактов | штырь |
Форма контактов | круглые |
Диаметр контактов | 32 - Ø 1 mm |
Материал контактов | латунь |
Покрытие контактов | Ni (никель) |
Контакт извлекаемый | нет |
Метод сочленения | байонетный |
Метод монтажа механический | на панель |
Метод монтажа электрический | пайка |
Установочные размеры | 27 mm расстояние между монтажными отверстиями |
Диаметр установочного отверстия | 3,2 mm |
Материал корпуса | металл |
Цвет корпуса | серый |
Герметичность | да |

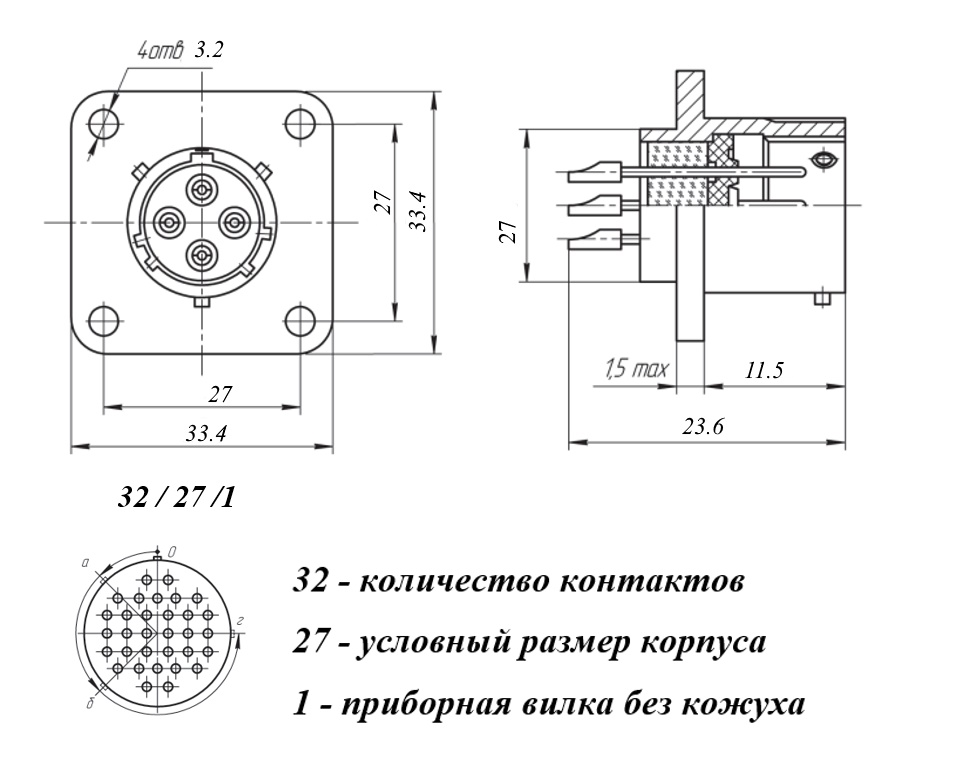

Габаритные размеры L*W*H | 33,4х33,4х23,6 mm |
Длина корпуса | 33,4 mm |
Ширина корпуса | 33,4 mm |
Высота корпуса | 23,6 mm |
Положение изолятора в корпусе | нормальное положение изолятора |
Материал изолятора | стекло |
Цвет изолятора | коричневый |
Поляризация корпуса | многошпоночная |
Наличие ориентации | расположение контактов, паз |
Наличие уплотнительной втулки | нет |
Рабочее положение | любое |
Фактическая маркировка | СНЦ28-32/27В-1-В |
Взаимосочленение | розетки СНЦ23 |
Аналогичные серии | СНЦ29, СНЦ27... |
Другие наименования | соединитель, разъем, соединитель электрический... |
Рабочее напряжение, max | 700 V |
Рабочий ток на контакт, max | 6 A - для контактов Ø 1 mm |
Сопротивление контактов не более | 15 mΩ - для контактов Ø 1 mm |
Синусоидальная вибрация: | : |
- диапазон частот | 1-5000 Hz |
- амплитуда ускорения | 40 g |
Акустические шумы: | : |
- уровень звукового давления | 170 dB |
Сопротивление изоляции | 5000 MΩ |
Механический удар многократное действие: пиковое ударное ускорение | 150 g |
Механический удар многократное действие: длительность действия | 1 - 3 ms |
Механический удар однократное действие: пиковое ударное ускорение | 1500 g |
Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
Ресурс | 5000 сочленений-расчленений |
Минимальная наработка | 1000 час. |
Интервал рабочих температур | от -60 до +155°С |
Климатическое исполнениеi | В - всеклиматическое исполнение |
Относительная влажность | 100% при температуре 35°С |
Атмосферное давление | 1,3х10⁻¹⁰ Pa |
Макс. срок хранения | 15 лет |
