| Наименование | СНЦ23-28/27Р-6-В Розетка кабельная с прямым кожухом, ГЕ0.364.241ТУ |
| Торговая марка |
АО «Завод Элекон»
|
| Страна изготовления | РОССИЯ |
| Нормы и требования | ГЕ0.364.241ТУ |
| Дата изготовленияi | дата не указана |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 58 |
| Транслитерация | SNTs23-28/27R-6-V Cable socket with straight casing, GE0.364.241TU |
| Наличие паспорта - этикетки | нет |
| Состояние упаковки | самоупаковка |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Серия разъемов | СНЦ23 |
| Типономинал / Типоконструкция | розетка кабельная с прямым кожухом |
| Условный размер корпуса | 27 |
| Вид корпуса | К - кабельный |
| Вид патрубка | П - прямой патрубок |
| Количество контактов | 28 контактов |
| Тип контактов | гнездо |
| Форма контактов | круглые |
| Диаметр контактов | 24 - Ø 1 mm; 4 - Ø 1,5 mm |
| Материал контактов | латунь |
| Покрытие контактов | Au (золото) |
| Контакт извлекаемый | да |
| Инструмент для установки/извлечения контактов | ИВИ1,5 Ø 1,5mm (синий/белый); ИВИ1,0 Ø 1mm (красный/белый) |
| Метод сочленения | байонетный |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | обжим |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | зеленый |
| Герметичность | нет |

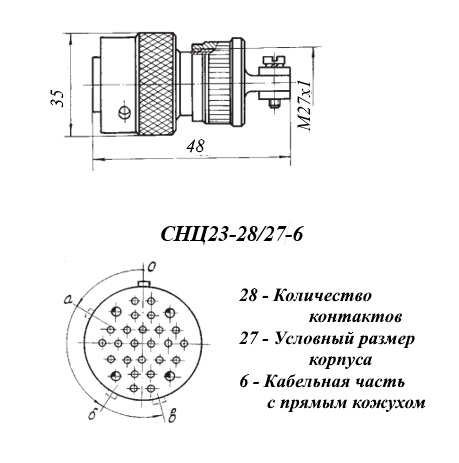

| Габаритные размеры L*W*H | 35х48 mm |
| Диаметр корпуса | 35 mm |
| Высота корпуса | 48 mm |
| Положение изолятора в корпусе | нормальное положение изолятора |
| Материал изолятора | резина |
| Цвет изолятора | розовый |
| Поляризация корпуса | пятишпоночная |
| Наличие ориентации | расположение контактов, паз |
| Наличие уплотнительной втулки | нет |
| Дополнительные характеристики | заглушка транспортировочная, пробка, монтажный инструмент… |
| Рабочее положение | любое |
| Фактическая маркировка | СНЦ23-28/27Р-6-В |
| Взаимосочленение | СНЦ27, СНЦ28, СНЦ29, вилки приборные СНЦ23, вилки СНЦ132, ОНЦ-БГ-1, переходники ОНЦ-БГ-3 |
| Аналогичные серии | СН2М…, НС2…, СНЦ233…, ZH23..., СН2М…, MS3470..., D38999..., KPT06... |
| Другие наименования | соединитель, разъем, соединитель электрический... |
| Рабочее напряжение, max | 700 V |
| Рабочий ток на контакт, max | 5 A - для контактов Ø 1 mm; 9 A - для контактов Ø 1,5 mm |
| Сопротивление контактов не более | 4 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 40 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
| Интервал рабочих температур | от -60 до +155°С |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 100% при температуре 35°С |
| Атмосферное давление | 1,33х10⁻¹⁰ Pa |
| Макс. срок хранения | 25 лет |
