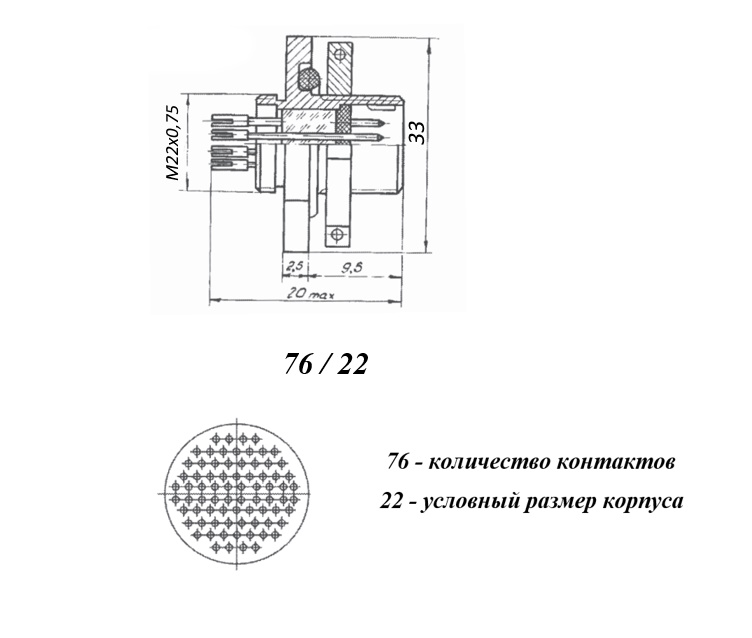

| Наименование | СНЦ14-76-д-В (76/22-В1-д-В) Вилка приборная без кожуха, ГЕ0.364.245ТУ |
| Торговая марка |
No name USSR
|
| Страна изготовления | СССР |
| Нормы и требования | ГЕ0.364.245ТУ |
| Дата изготовленияi | 1976-1991 |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 31 |
| Транслитерация | SNTs14-76-d-V (76/22-V1-d-V) Instrument plug without casing, GE0.364.245TU |
| Наличие паспорта - этикетки | нет |
| Состояние упаковки | самоупаковка |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Серия разъемов | СНЦ14 |
| Типономинал / Типоконструкция | вилка блочная без кожуха |
| Условный размер корпуса | 22 |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Количество контактов | 76 контактов |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 76 - Ø 0,6 mm |
| Материал контактов | латунь |
| Покрытие контактов | Ni (никель) |
| Контакт извлекаемый | нет |
| Метод сочленения | резьбовой |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Диаметр установочного отверстия | 22 mm |
| Материал корпуса | латунь |
| Покрытие корпуса | без покрытия |
| Цвет корпуса | серый |
| Герметичность | да |
| Габаритные размеры L*W*H | 33х20 mm |
| Диаметр корпуса | 33 mm |
| Высота корпуса | 20 mm |
| Положение изолятора в корпусе | угловое положение изолятора - д |
| Материал изолятора | стекло |
| Цвет изолятора | черный |
| Поляризация корпуса | трехшпоночная |
| Наличие ориентации | расположение контактов, паз |
| Наличие уплотнительной втулки | нет |
| Рабочее положение | любое |
| Фактическая маркировка | СНЦ14-76-д-В |
| Аналогичные серии | СНЦ13, СНЦ42 |
| Другие наименования | соединитель, разъем, соединитель электрический... |
| Рабочее напряжение, max | 140 V |
| Рабочий ток на контакт, max | 2 A - для контактов Ø 0,6 mm |
| Рабочий ток на разъем, max | 55 A |
| Сопротивление контактов не более | Ø0,6 - 45 mΩ; |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 40 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Ресурс | 250 сочленений-расчленений |
| Минимальная наработка | 2000 час. |
| Интервал рабочих температур | от -60 до +85°C |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 100% при температуре 35°С |
| Атмосферное давление | 1,3х10⁻¹⁰ Pa |
| Макс. срок хранения | 15 лет |
