СНЦ127-10/14ВП127-1-В Вилка блочная без кожуха, НКЦС.434410.511ТУ(арт. TP-9509)

250 V; 3 A - для контактов Ø 1 mm; -; на панель; пайка; " 5" - ВП, ПЗ; ZH127...; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...

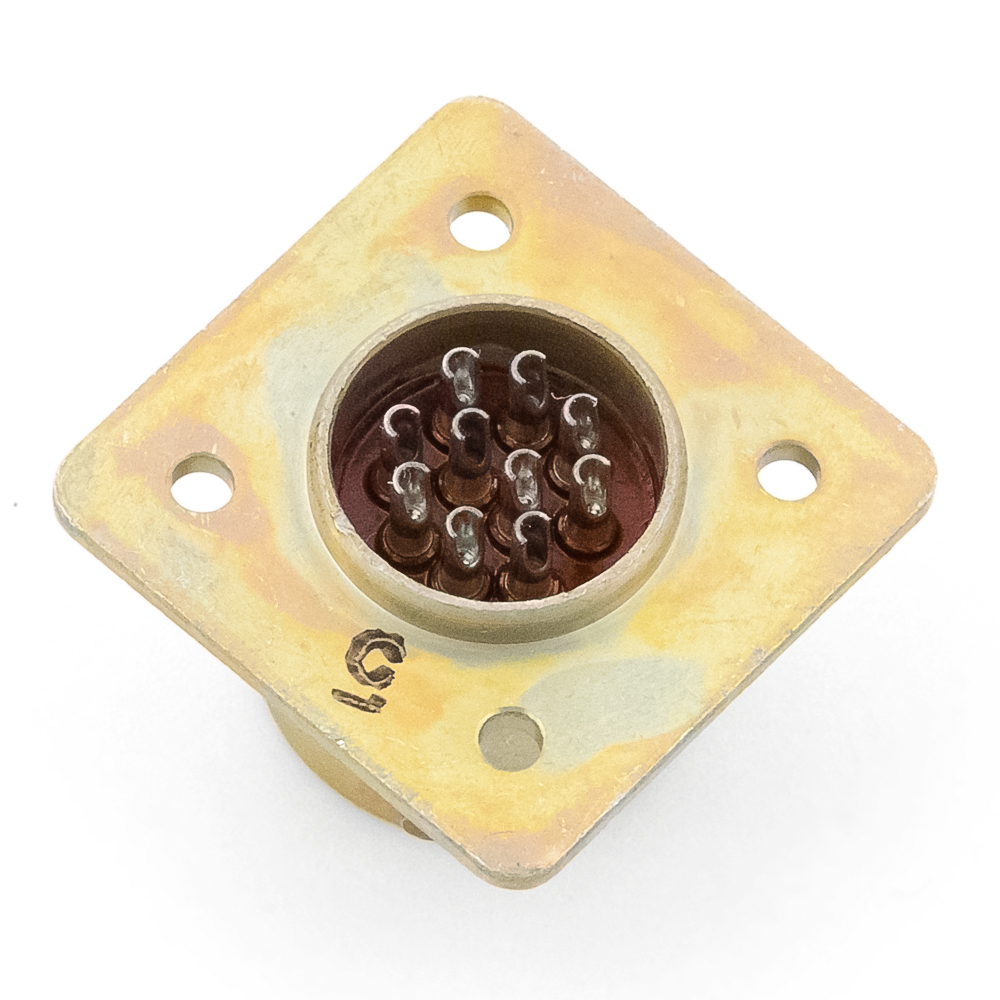

СНЦ127-10/14ВП127-1-В Вилка блочная без кожуха – герметичный цилиндрический низкочастотный субминиатюрный соединитель байонетного сочленения для внутреннего монтажа. Структура условного обозначения: СНЦ127 - тип соединителя; 10 - количество контактов; 14 - условный размер корпуса; В – тип контакта (штыревой/вилка); П – способ монтажа (пайка); 1 – тип хвостовика (хвостовик цилиндрический для объемного монтажа); 2 – покрытие рабочей части контакта (серебро); 7 – конструктивное исполнение (приборная часть без кожуха); 1 – поляризация; В - всеклиматическое исполнение. Разъемы СНЦ127 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) и импульсного токов. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ127-10/14ВП127-1-В Вилка блочная без кожуха, НКЦС.434410.511ТУ
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования НКЦС.434410.511ТУ
Дата изготовленияi 2000-2009
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 23
Транслитерация SNTs127-10/14VP127-1-V Block plug without casing, NKTSS.434410.511TU
Наличие паспорта - этикетки этикетка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ127
Типономинал / Типоконструкция вилка блочная без кожуха
Условный размер корпуса 14
Вид корпуса Б - приборный
Вид патрубка нет
Количество контактов 10 контактов
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 10 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый нет
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка

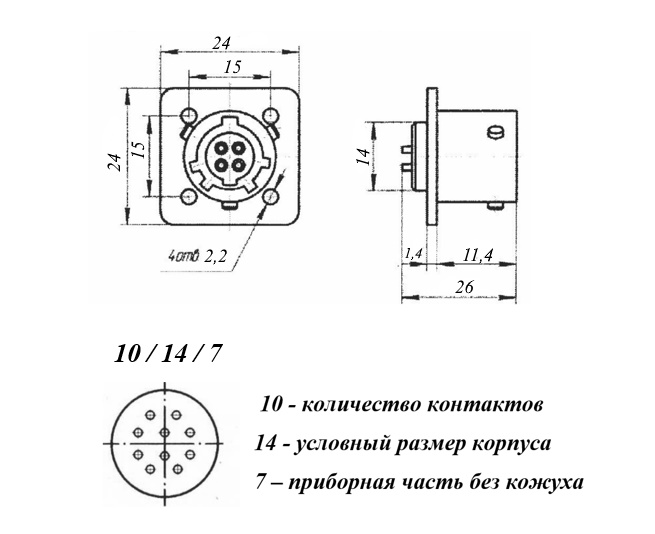

Установочные размеры 15 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,2 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса зеленый
Герметичность да
Габаритные размеры L*W*H 24х24х26 mm
Длина корпуса 24 mm
Ширина корпуса 24 mm
Высота корпуса 26 mm
Материал изолятора карболит
Цвет изолятора коричневый
Поляризация корпуса многошпоночная
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Рабочее положение любое
Фактическая маркировка СНЦ127-10/14ВП127-1-В
Взаимосочленение кабельные розетки СНЦ127
Аналогичные серии ZH127...
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный...

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 3 A - для контактов Ø 1 mm
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 250 сочленений-расчленений
Минимальная наработка 15 000 час.
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 25 лет
