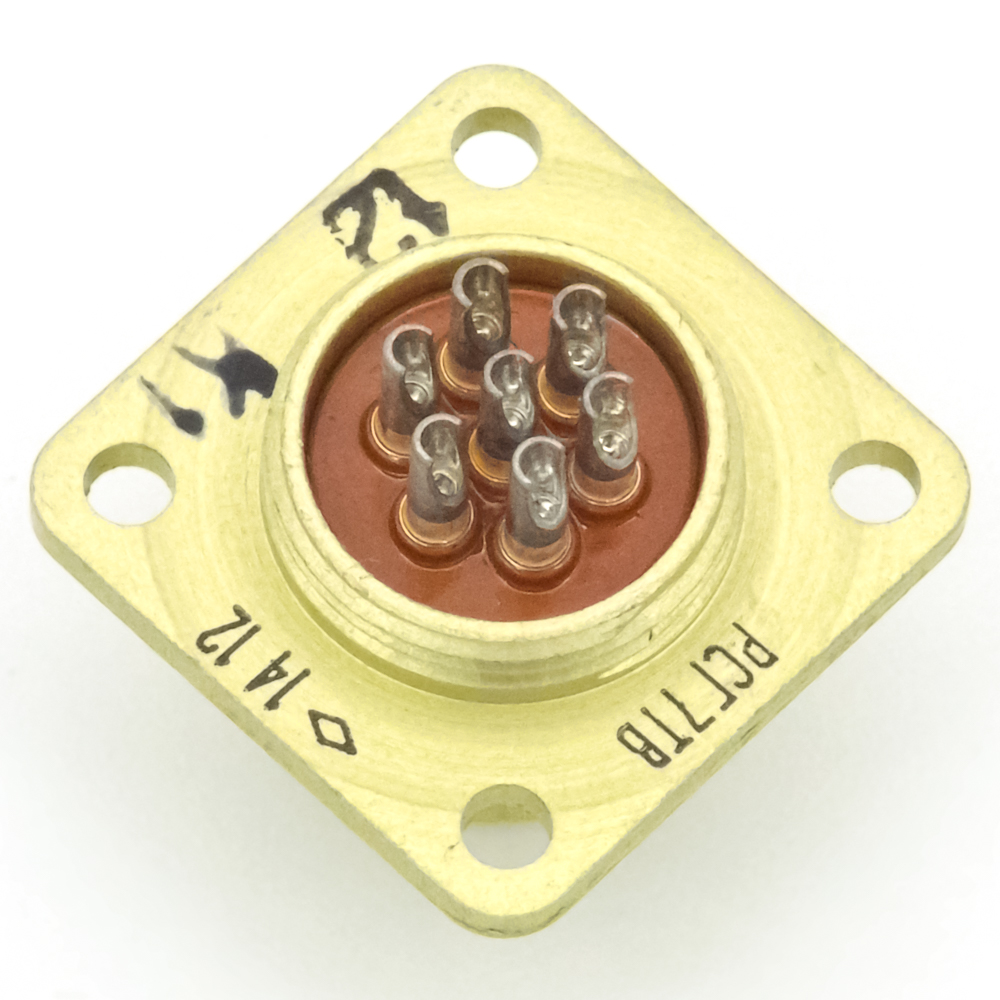

РСГ7ТВ Вилка блочная без кожуха, 2008г (арт. TN-2716)

РОССИЯ
Артикул (ID): TN-2716
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2000-2009
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования АВО.364.047ТУ
Подробная документация
Аналоги и альтернативы
ID: 226470
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Электрический низкочастотный цилиндрический соединитель РСГ7ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя герметичный, 7 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РСГ7ТВ сочленяется с кабельными розетками РС7АТВ и  РС7ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Копир», г. Козьмодемьянск
Страна происхождения РОССИЯ
ТУ АВО.364.047ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 3,4
Дата изготовленияi 2000-2009
Транслитерация RSG7TV
Вид упаковки заводская
Доупаковка запаянные в полиэтилен

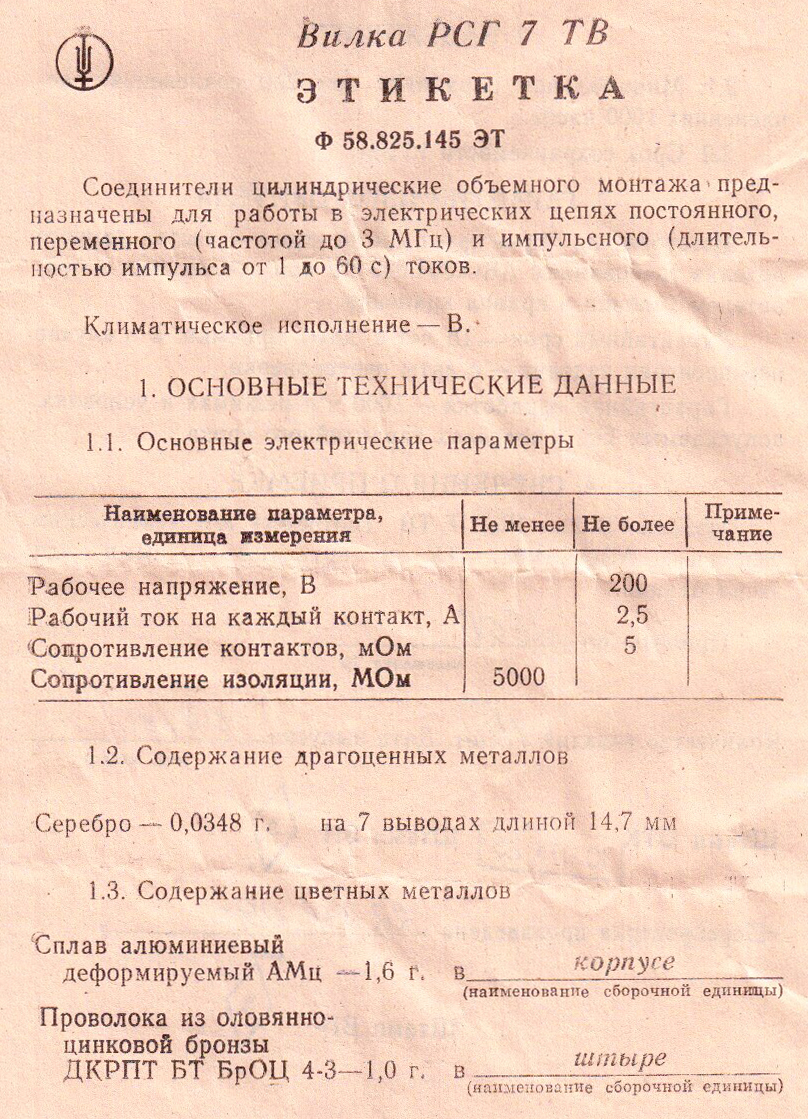

Наличие паспорта - этикетки есть
Нормы и требования АВО.364.047ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РСГ
Условный размер корпуса 12
Количество выводов или контактов 7
Типоразмер корпуса отечественный 12
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка РСГ7ТВ
Цвет изделия светло-зеленый

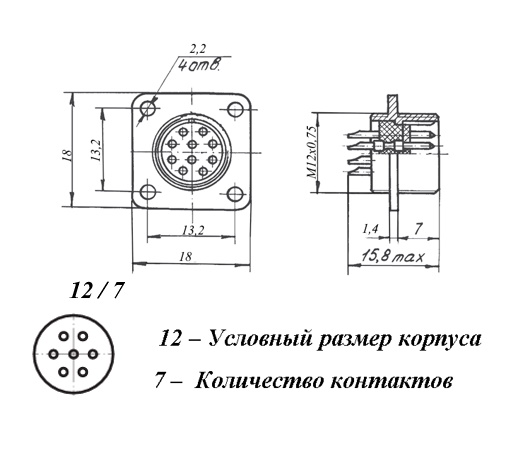

Габаритные размеры L*W*H 18х18х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3,1 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
РСГ7ТВ Вилка блочная без кожуха, 2008г

Полные аналоги

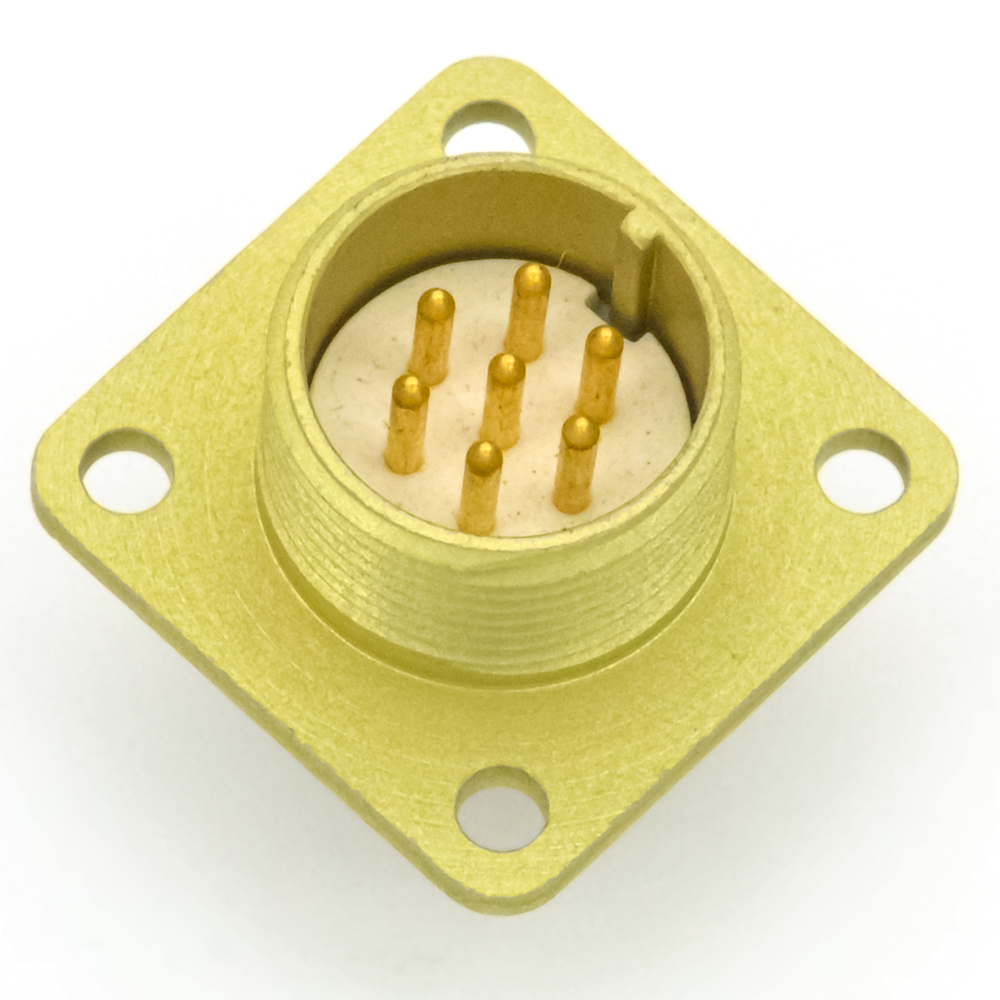

РСГ7АТВ Вилка блочная без кожуха, Au, фото
Артикул (ID): TN-2715
РСГ7АТВ Вилка блочная без кожуха, Au
РС7ТВ Вилка блочная без кожуха., фото
Артикул (ID): OP-978
РС7ТВ Вилка блочная без кожуха.
РС7АТВ Вилка блочная без кожуха, Au, аналог, фото
Артикул (ID): OP-993
РС7АТВ Вилка блочная без кожуха, Au, аналог
