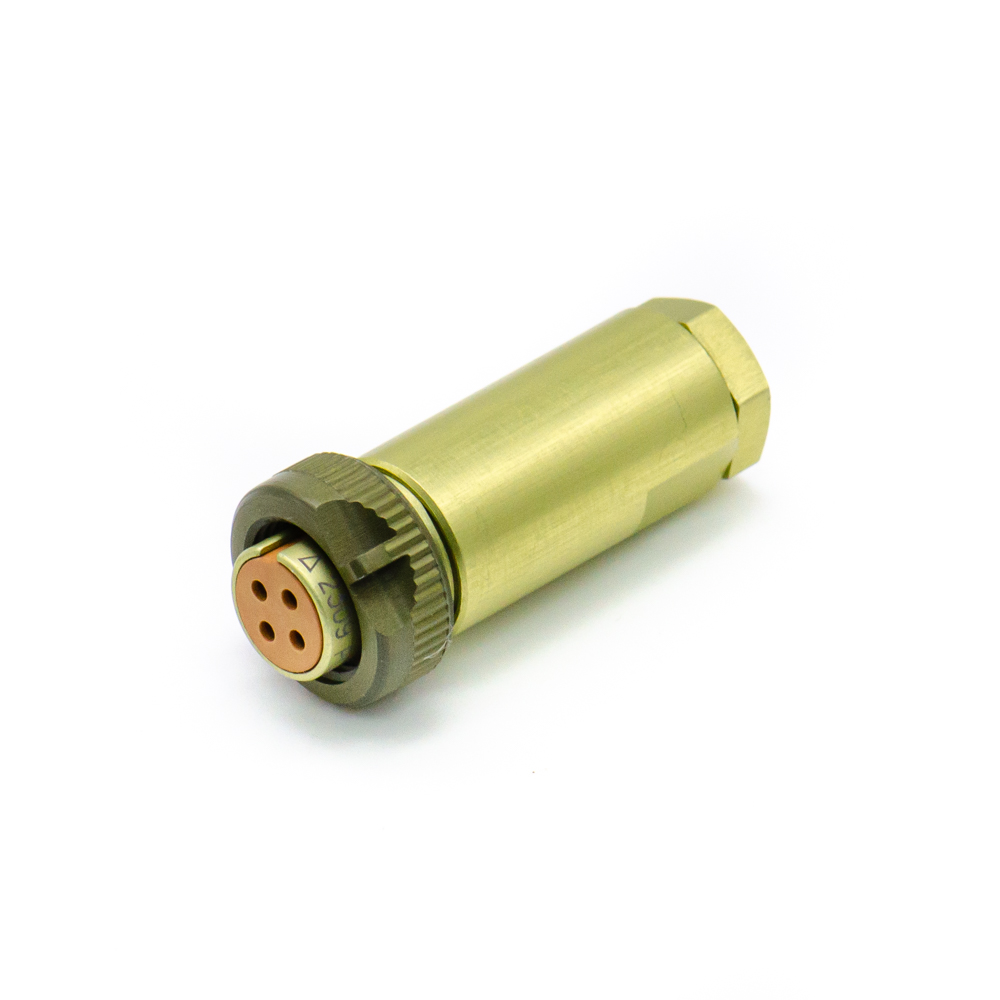

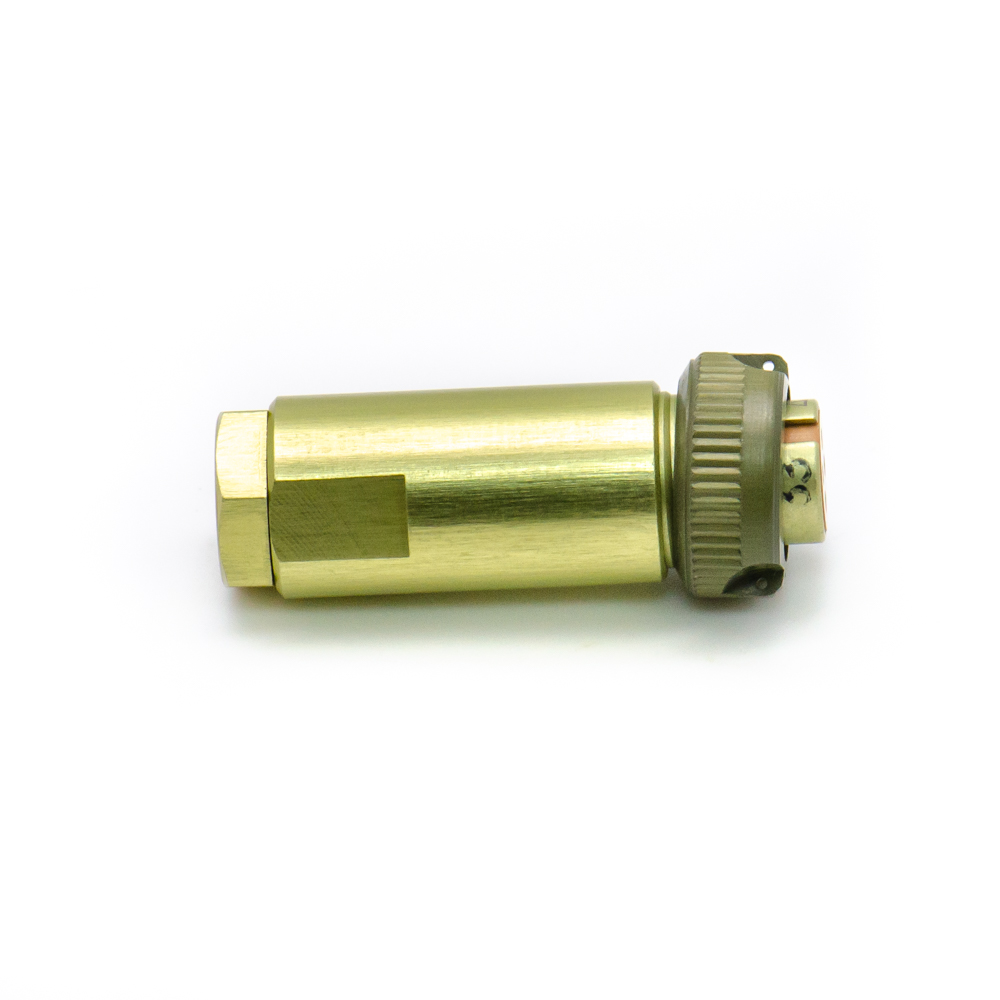

РС4ТВ Розетка кабельная с кожухом, "1" (арт. OP-996)

Электрический низкочастотный цилиндрический разъем РС4ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 4 - количество контактов,  соединение резьбовое, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АШДК.434410.059ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 6,3
Дата выпуска 2023
Транслитерация RS4TV
Вид упаковки самоупаковка
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.059ТУ
Дата изготовленияi 2023

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей РС
Условный размер корпуса 10
Количество выводов или контактов 4
Типоразмер корпуса отечественный 10
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка РС4ТВ
Цвет изделия светло-зеленый

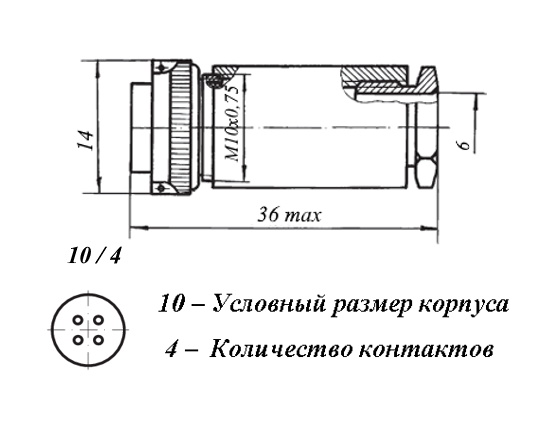

Габаритные размеры L*W*H 14х35 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3,7 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
