РС32ТВ Розетка кабельная без кожуха, "5"

РС32ТВ Розетка кабельная без кожуха, "5" (арт. OP-1000)

к сравнению отложить

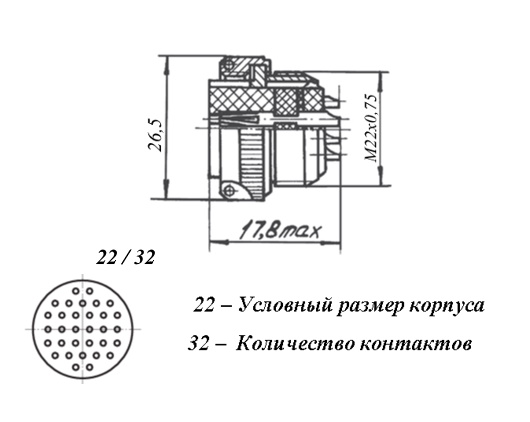

РС32ТВ Розетка кабельная без кожуха, "5" фото

No name Russia

Артикул (ID): OP-1000

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 2020-2021
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ АВО.364.047ТУ

Подробная документация

Аналоги и альтернативы

ID: 280037

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Электрический низкочастотный цилиндрический разъем РС32ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 32 - количество контактов, соединение резьбовое, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name Russia
Страна происхождения
ТУ	АВО.364.047ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	14
Дата выпуска	2020-2021
Транслитерация	RS32TV
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	этикетка
Нормы и требования	АВО.364.047ТУ
Дата изготовленияi	2020

Основные параметры

Функциональная группа	соединители
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	РС
Условный размер корпуса	32
Количество выводов или контактов	32
Типоразмер корпуса отечественный	22
Диаметр контактов	1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	РС32ТВ
Цвет изделия	светло-зеленый, серый
Габаритные размеры LWH	28х17 mm
Материал корпуса	алюминий
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	гнездо

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	200 V
Рабочий ток	1,9 A
Диапазон рабочих частот	1 - 3000 Hz
Линейные нагрузки	147 m/с²
Акустические шумы:	150 dB
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	5000 m/c²

Условия эксплуатации

Минимальная наработка	1500 час.
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +35°С
Атмосферное давление	1,3х10(-4) Pa
Макс. срок хранения	20 лет
Ресурс	500 циклов
Климатическое исполнениеi	ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия	В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
