РС19ТВ ОС Вилка блочная без кожуха (арт. TN-3316)

Электрический низкочастотный цилиндрический соединитель РС19ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 19 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое, тропикоустойчивое исполнение, ОС - отбор особый. Вилка блочная РС19ТВ сочленяется с кабельными розетками РС19АТВ и  РС19ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АВО.364.047ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 7,23
Дата выпуска 1981-1991
Транслитерация RS19TV
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АВО.364.047ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РС
Условный размер корпуса 18
Количество выводов или контактов 19
Типоразмер корпуса отечественный 18
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ОСРС19ТВ
Цвет изделия светло-серый

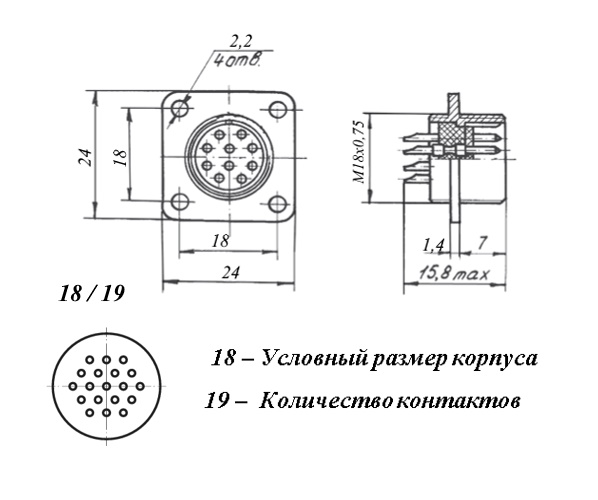

Габаритные размеры L*W*H 24х24х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5
Номинальное напряжение 200 V
Рабочий ток 2,1 A
Диапазон рабочих частот 1
Линейные нагрузки 147
Акустические шумы: 150
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 5 000

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
