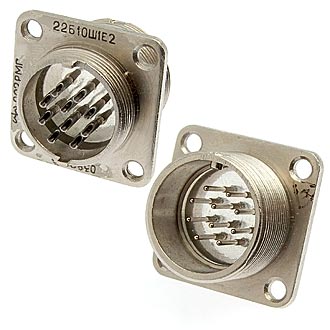

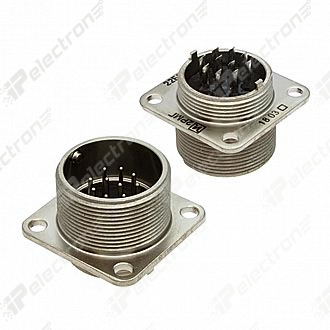

| Наименование | 2РМГ22Б10Ш1Е2 Вилка блочная, бР0.364.103ТУ. |
| Торговая марка | Завод «Электросоединитель» |
| Страна происхождения |
|
|---|---|
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 33 |
| Дата изготовленияi | 2000-2009 |
| Транслитерация | 2RMG22B10SH1E2 Block fork, bR0.364.103TU. |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | бР0.364.103ТУ |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | вилка блочная |

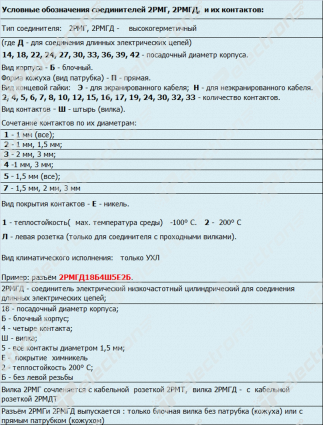

| Серия разъемов | 2РМГ |
| Условный размер корпуса | 22 |
| Количество контактов | 10 контактов |
| Материал контактов | латунь |
| Покрытие контактов | химникель |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Сочетание контактов | 1 - 10 контактов Ø 1 mm |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 10 - Ø 1 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | да |
| Теплостойкость | 2 (200 °С) |

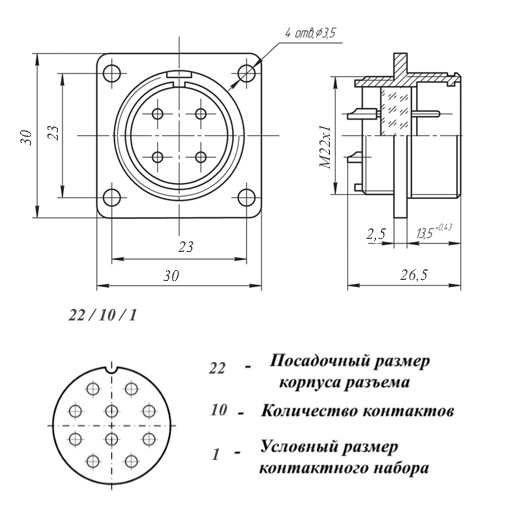

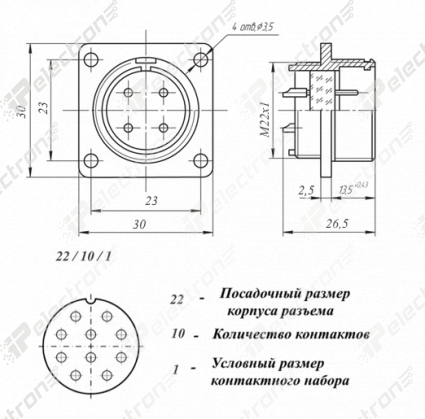

| Установочные размеры | 23 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 3,5 mm |
| Метод сочленения | резьбовой |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Материал изолятора | прессматериал КМК-218Л (стекло) |
| Цвет изолятора | черный |
| Шаг резьбы накидной гайки | M24х1 mm |
| Толщина фланца | 2,5 mm |
| Габаритные размеры L*W*H | 30х30х26,5 mm |
| Длина корпуса | 30 mm |
| Ширина корпуса | 30 mm |
| Высота корпуса | 26,5 mm |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Покрытие корпуса | без покрытия |
| Цвет корпуса | металлик |
| Наличие ориентации | расположение контактов, паз |
| Фактическая маркировка | 2РМГ22Б10Ш1Е2 |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | кабельные розетки 2РМТ |
| Другие наименования | вилка блочная, соединитель, разъем соединительный, соединитель электрический... |
| Аналогичные серии | 2RMG…, 2РМТ… |
| Рабочее напряжение, max | 560 V |
| Рабочий ток на контакт, max | 5 A - для контактов Ø 1 mm |
| Рабочий ток на разъем, max | 42 A |
| Сопротивление контактов не более | 15 mΩ - для контактов Ø 1 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 5-5000 Hz |
| - амплитуда ускорения | 50 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| - линейное ускорение | 200 g |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 100 g |
| Механический удар многократное действие: длительность действия | 1 - 5 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +200°C |
| Климатическое исполнениеi | УХЛ 2.1 |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 25 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
