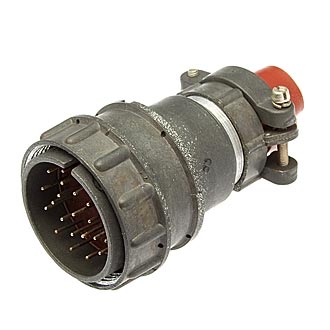

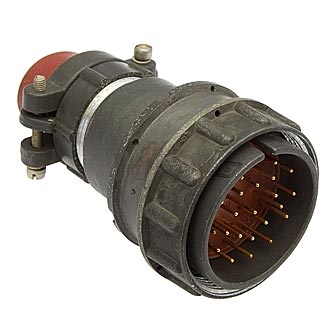

2РМТ36КПН22Ш1А1В Вилка кабельная карболит, ГЕ0.364.126ТУ (арт. ZX-1038)

No name Russia; 700 V; Н - гайка для неэкранированного кабеля; объемный; " 5" - ВП, ПЗ; 6 A - для контактов Ø 1 mm; 110 A; вилка кабельная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

2РМТ36КПН22Ш1А1В Вилка кабельная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ36КПН22Ш1А1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 36 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 22 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - 22 контакта диаметром 1 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные розетки 2РМТ36Б22Г1А1В, 2РМ36БПН22Г1А1В, 2РМТ36БПЭ22Г1А1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ36КПН22Ш1А1В Вилка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 83
Дата изготовленияi дата не указана
Транслитерация 2RMT36KPN22SH1A1V Cable plug, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМТ
Условный размер корпуса 36
Диаметр контактов 22 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ36КПН22Ш1А1В

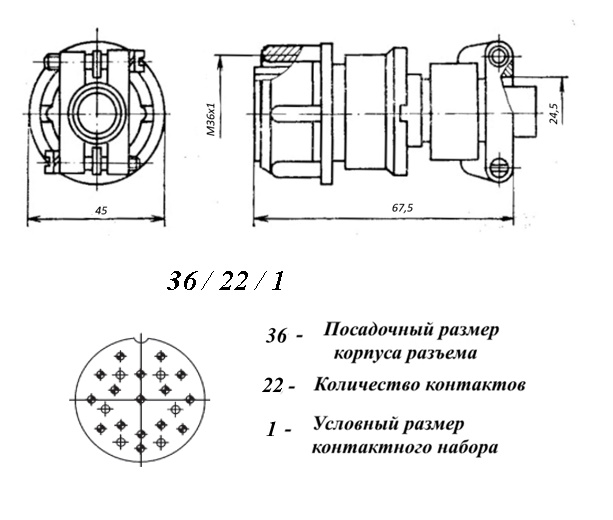

Габаритные размеры L*W*H 45х67,5 mm
Материал корпуса алюминиевый сплав А-22
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 22 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Au (золото)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 22 контакта Ø 1 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M36х1,5 mm
Диаметр корпуса 45 mm
Высота корпуса 67,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 2300 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 6 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 110 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
