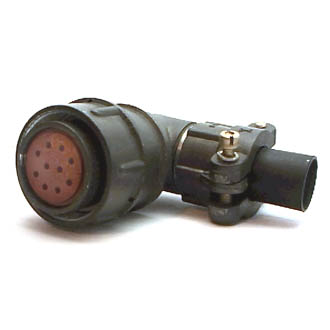

2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. TN-7042)

АО «Завод Элекон»; 560 V; Н - гайка для неэкранированного кабеля; объемный; " 5" - ВП, ПЗ; 7 A - для контактов Ø 1 mm; 58 A; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
РОССИЯ
Артикул (ID): TN-7042
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.126ТУ
Подробная документация
Аналоги и альтернативы
ID: 262563
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2РМТ22КУН10Г1В1В Розетка кабельная, угловой патрубок, карболит. Разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ22КУН10Г1В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Г - розетка; 1 - сочетание контактов (все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные вилки 2РМТ22Б10Ш1В1В, 2РМ22БПН10Ш1В1В, 2РМТ22БПЭ10Ш1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 46,2
Дата изготовленияi 1992-1999
Транслитерация 2RMT22KUN10G1V1V Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМТ
Условный размер корпуса 22
Диаметр контактов 10 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ22КУН10Г1В1В

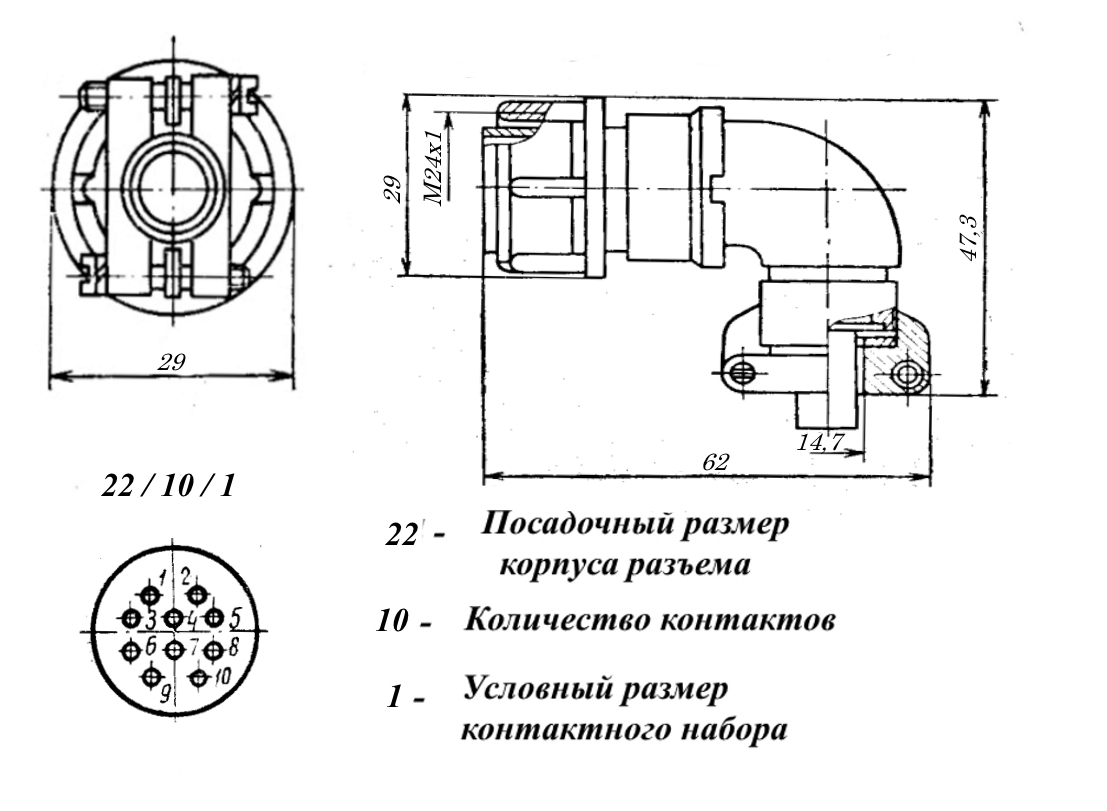

Габаритные размеры L*W*H 29х62х47,3 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 10 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 10 контактов Ø 1 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Диаметр корпуса 29 mm
Высота корпуса 47,3 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 58 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ   (datasheet)
2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ   (datasheet)

Полные аналоги

2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ 2023г, фото
Артикул (ID): KT-3239
2РМТ22КУН10Г1В1В Розетка кабельная карболит, ГЕ0.364.126ТУ 2023г
2РМТ22КУН10Г1В1В ЛТАВА, фото
2РМТ22КУН10Г1В1В ЛТАВА

Функциональные аналоги

2РМ22КУН10Г1В1 Розетка кабельная карболит, ГЕ0.364.126ТУ, перекрут, фото
Артикул (ID): TN-1603
2РМ22КУН10Г1В1 Розетка кабельная карболит, ГЕ0.364.126ТУ, перекрут
  • 1350 ₽ 1 шт.
2РМТ22КУН10Г1А1В ЛТАВА, фото
2РМТ22КУН10Г1А1В ЛТАВА
ОНЦ-РГ-09-10/22-Р14 ЭЛЕКОН, фото
ОНЦ-РГ-09-10/22-Р14 ЭЛЕКОН
2РМТ22КУН10Г1В1В ЭЛЕКОН, фото
2РМТ22КУН10Г1В1В ЭЛЕКОН
