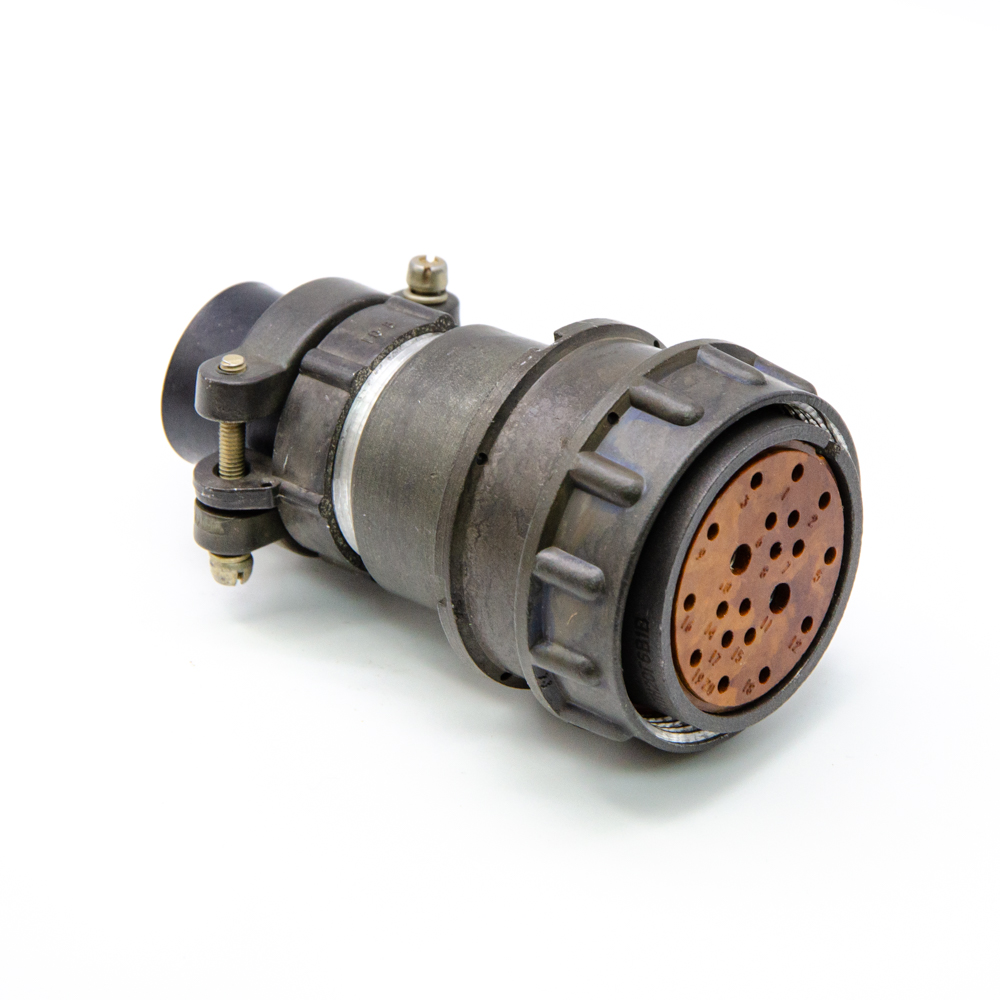

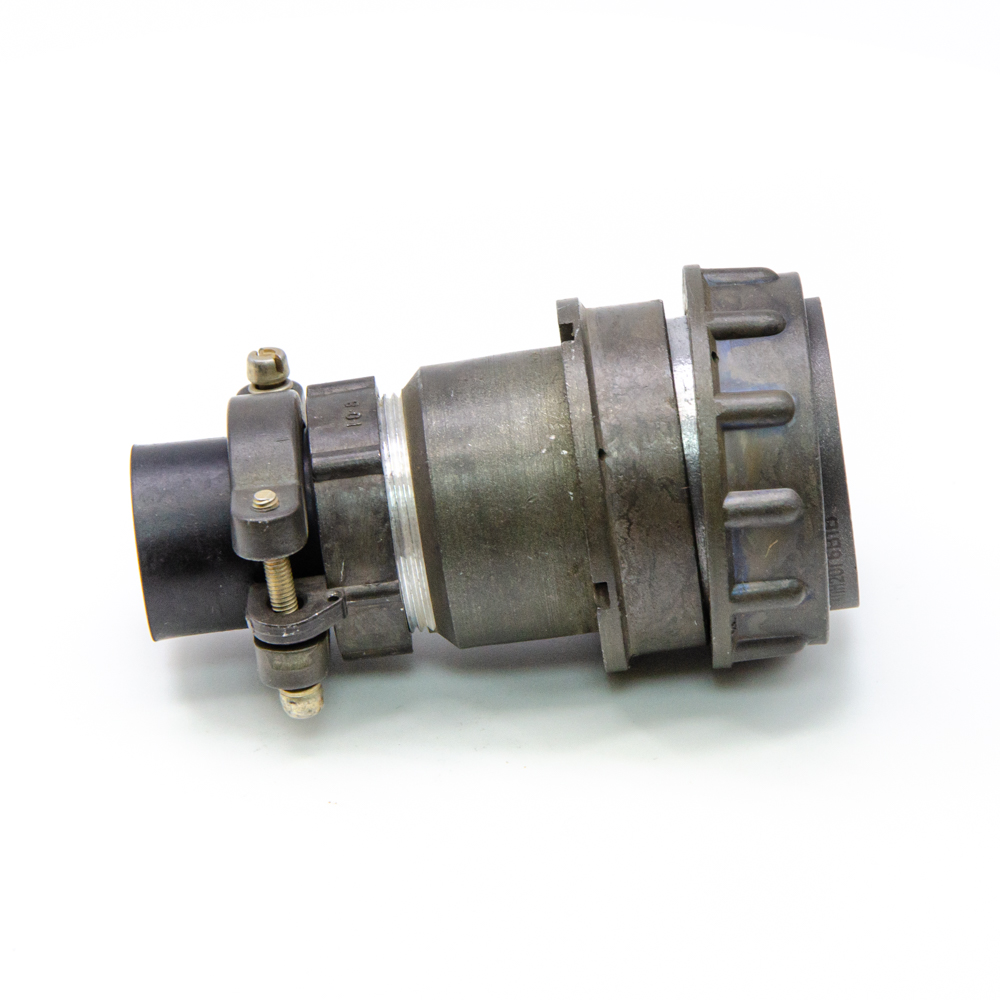

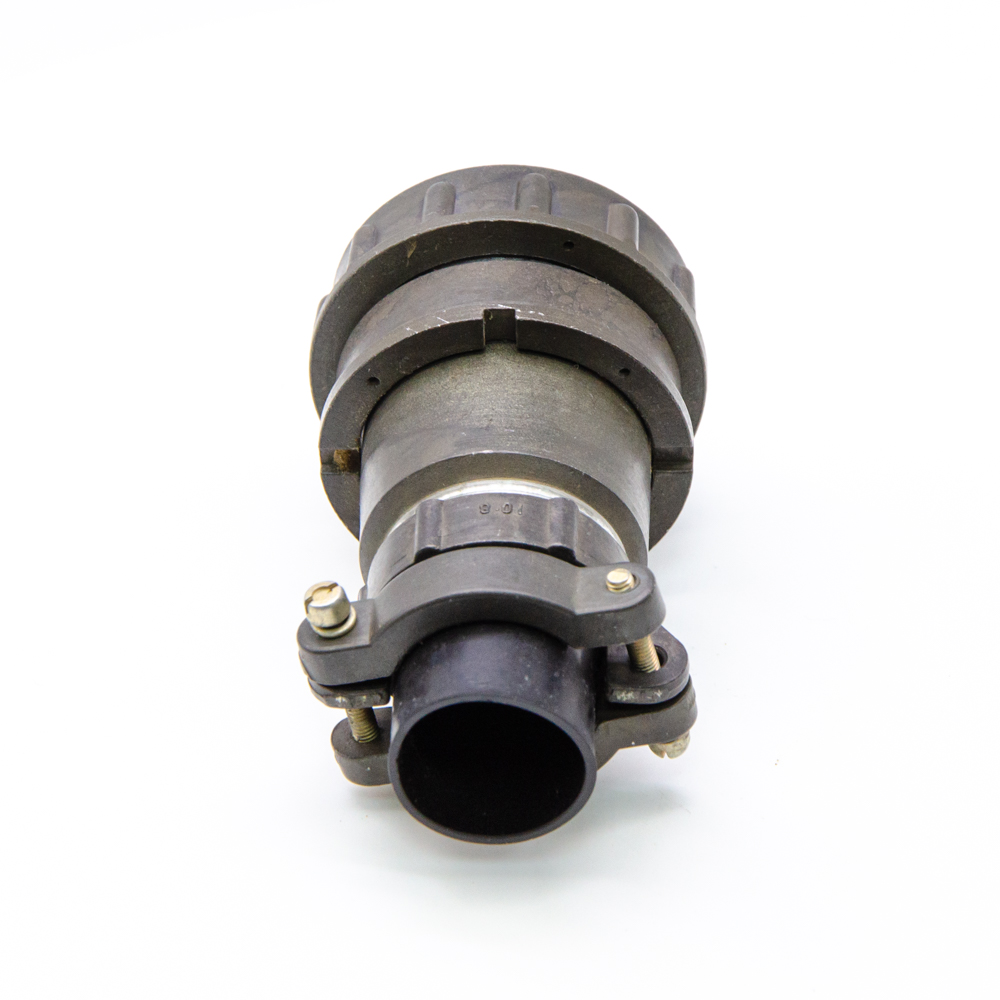

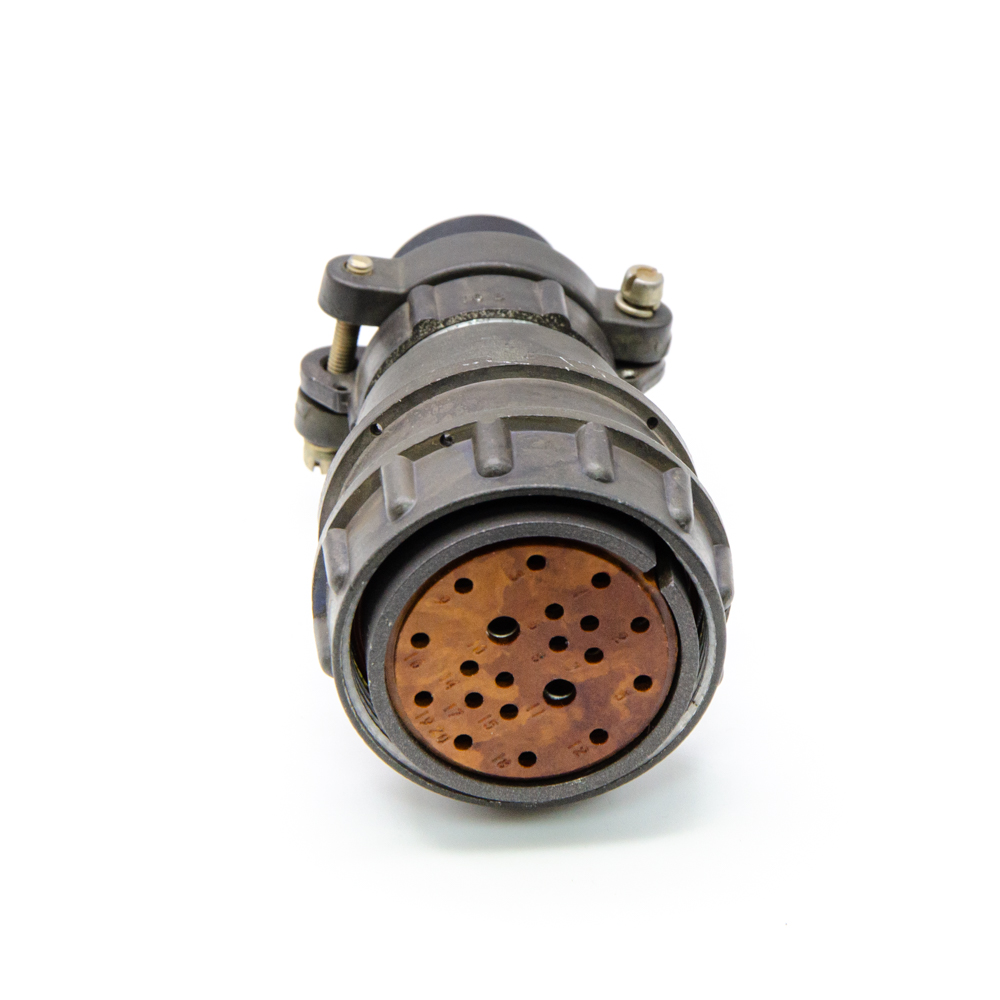

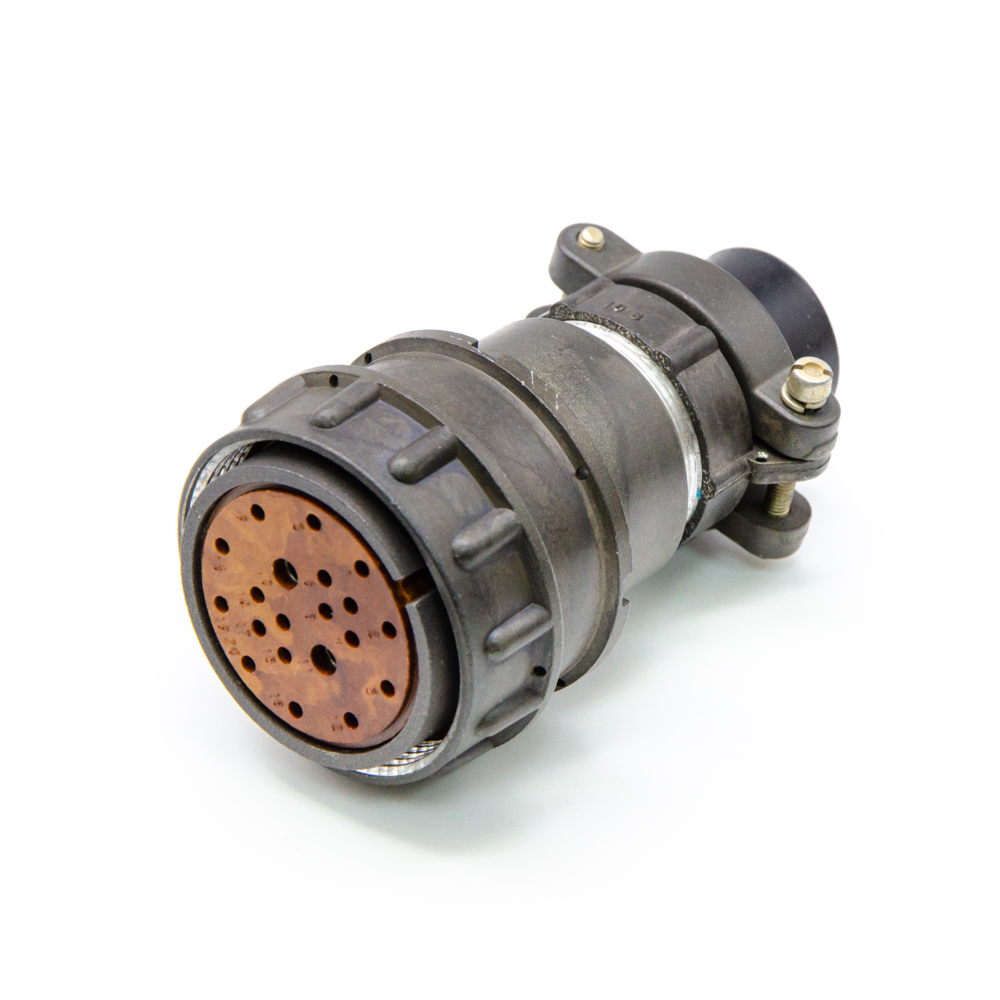

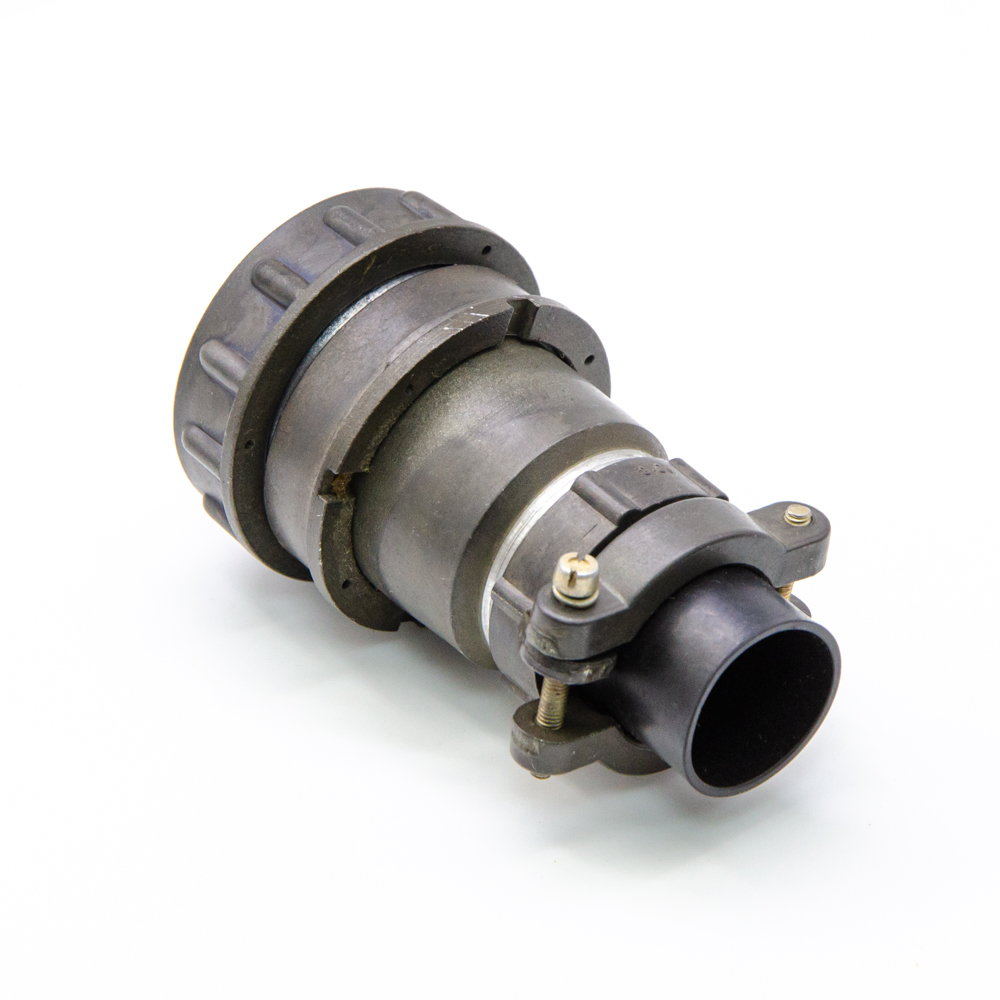

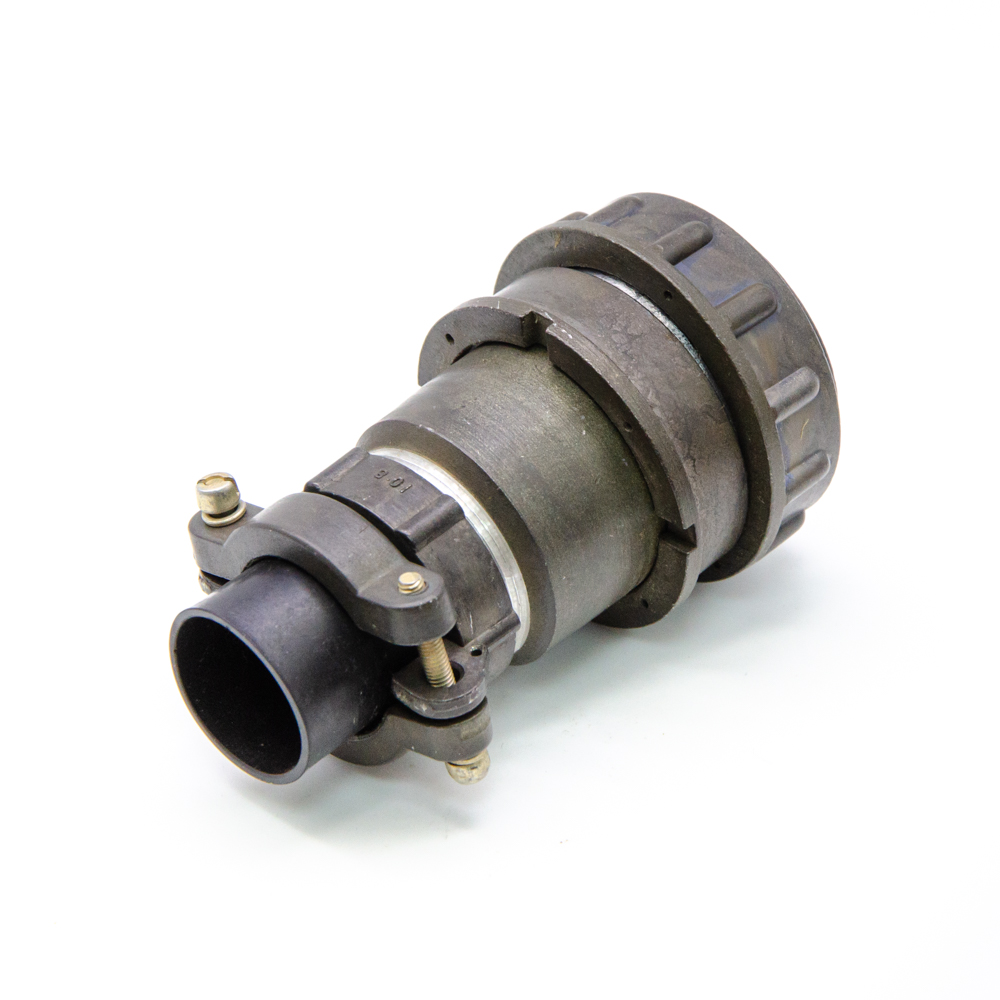

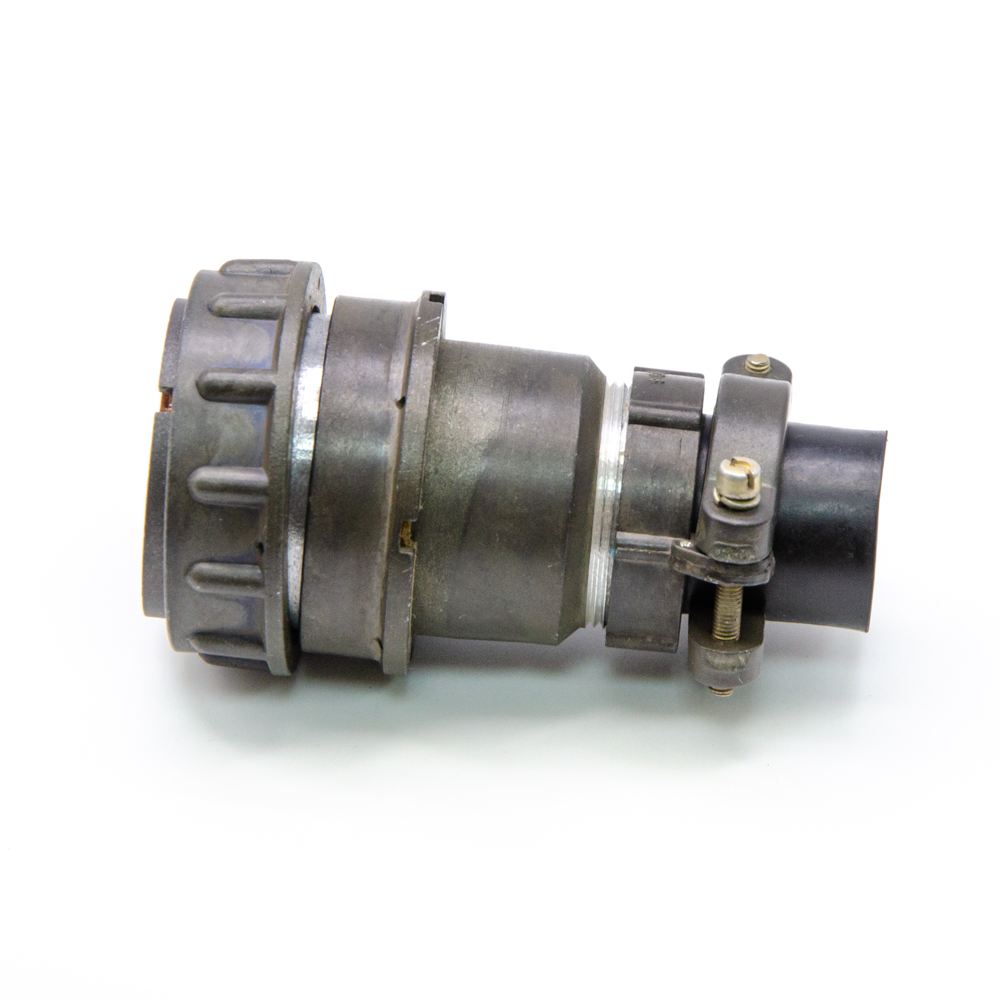

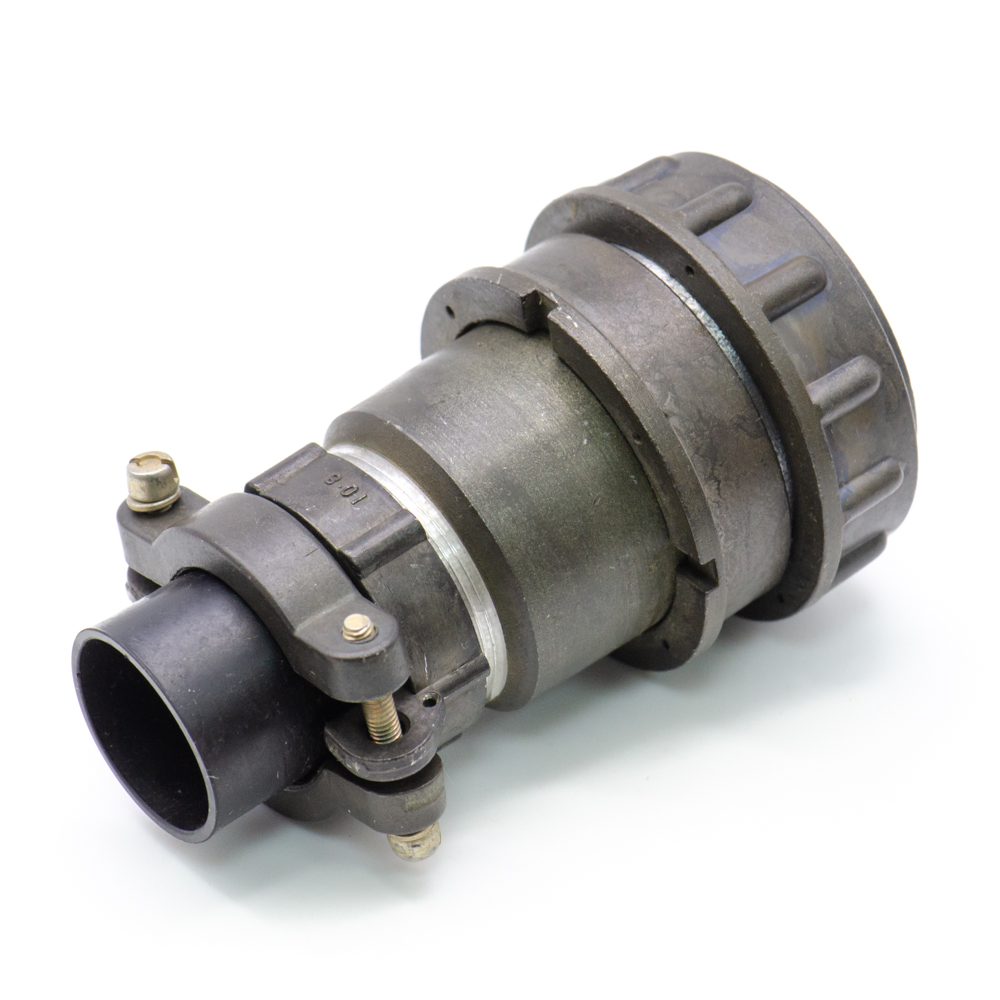

2РМДТ36КПН20Г6В1В Розетка кабельная карболит, ГЕ0.364.126ТУ (арт. SK-7902)

АО «Завод Элекон»; " 5" - ВП, ПЗ

2РМДТ36КПН20Г6В1В Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ36КПН20Г6В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 36 - посадочный диаметр корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 20 - количество контактов; Г - розетка; 6 - сочетание контактов (6 - 18 контактов диаметром 1,5 мм; 2 контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМДТ36Б20Ш6В1В, 2РМДТ36БПН20Ш6В1В, 2РМДТ36БПЭ20Ш6В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ36КПН20Г6В1В Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 90,6
Дата изготовленияi 2025
Транслитерация 2RMDT36KPN20G6V1V Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 36
Диаметр контактов 18 - Ø 1,5 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ36КПН20Г6В1В

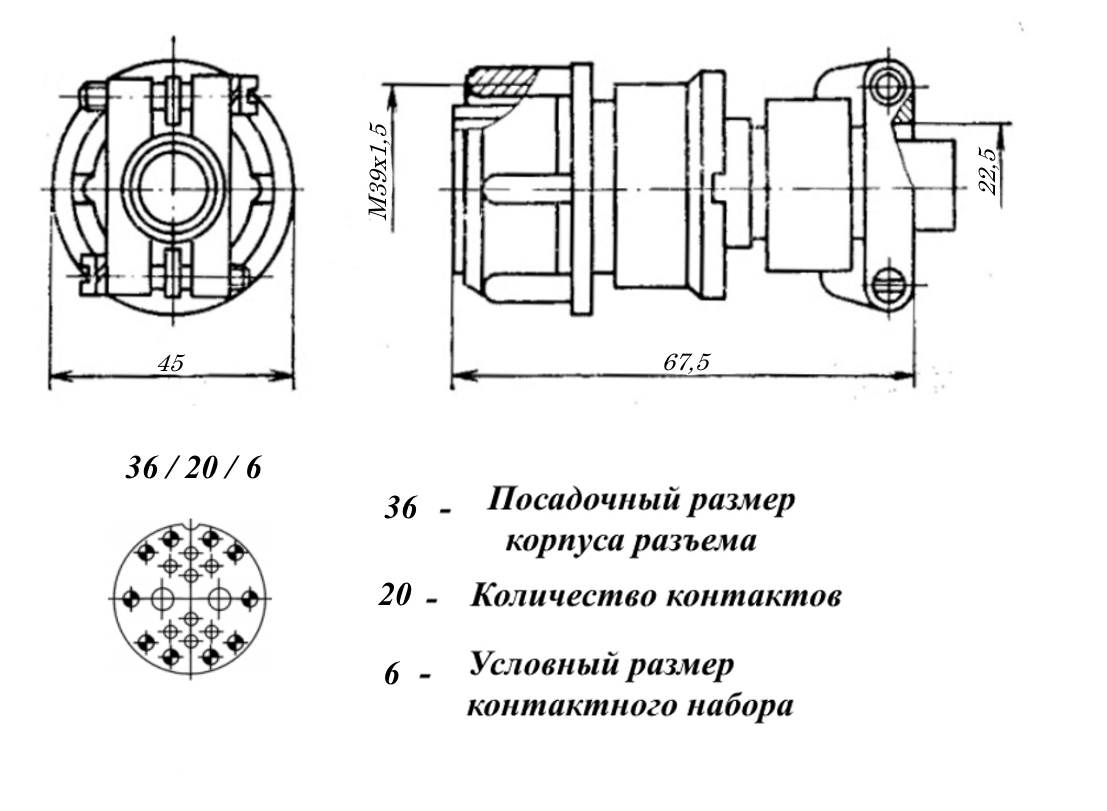

Габаритные размеры L*W*H 45х67,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 20 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 6 - 18 контакта Ø 1,5 mm; 2 контактов Ø 3 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M39х1,5 mm
Диаметр корпуса 45 mm
Высота корпуса 67,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 36 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 147 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМДТ36КПН20Г6В1В ЛТАВА, фото
2РМДТ36КПН20Г6В1В ЛТАВА

Функциональные аналоги

2РМДТ36КПН20Г6А1В ЛТАВА, фото
2РМДТ36КПН20Г6А1В ЛТАВА
2РМДТ36КПН20Г6А1В ЭЛЕКОН, фото
2РМДТ36КПН20Г6А1В ЭЛЕКОН
