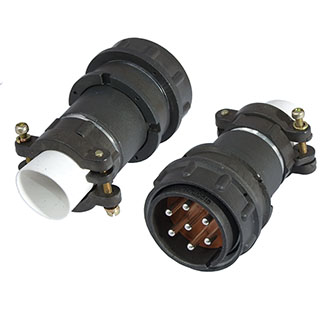

2РМДТ33КПН7Ш9В1В Вилка кабельная (арт. TN-1703)

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ33КПН4Ш9В1В предназначен для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения. Изготовлен для внутреннего монтажа. Расшифровка: 2РМДТ - тип соединителя. 33 - условный размер корпуса, К - кабельный вид корпуса, П - прямой кожух (патрубок), н - для неэкранированного кабеля, 4 - количество контактов, Ш - вилка, 9 - все контакты диаметром 3мм, В - покрытие контактов - серебро, 1 - теплостойкость 100° С, В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 75
Дата выпуска не указана
Транслитерация 2RMDT33KPN7SH9V1V Plug
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 33
Количество выводов или контактов 7
Условный номер контактного набора 9 - все контакты Ø 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ33КПН7Ш9В1В
Цвет изделия серый

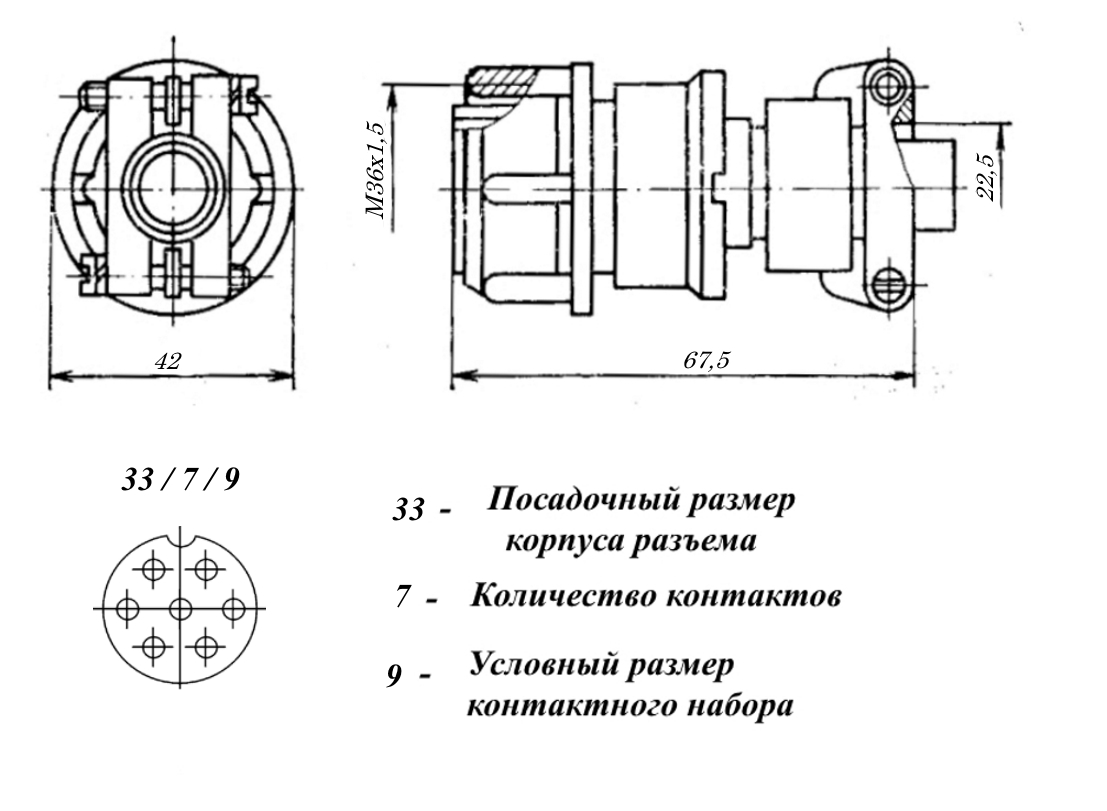

Габаритные размеры L*W*H 65х41 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 8 mΩ
Номинальное напряжение 560 V
Рабочий ток 32 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Примечание 1990-1991
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
