2РМДТ33Б7Г9В1В Розетка блочная карболит, ГЕ0.364.126ТУ.

Скидка на Керамика техническая

-20%

2РМДТ33Б7Г9В1В Розетка блочная карболит, ГЕ0.364.126ТУ.(арт. TN-4396)

АО «Завод Элекон»; " 5" - ВП, ПЗ

к сравнению отложить

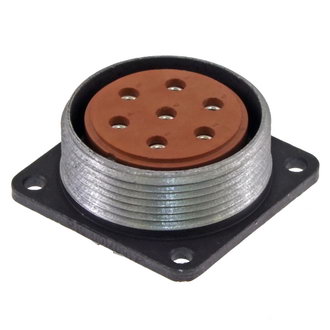

2РМДТ33Б7Г9В1В Розетка блочная карболит, ГЕ0.364.126ТУ. фото

АО «Завод Элекон»

Артикул (ID): TN-4396

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 283395

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

2РМДТ33Б7Г9В1В Розетка блочная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ33БПЭ7Г9В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 33 - посадочный диаметр корпуса; Б - вид корпуса (блочный); 7 - количество контактов; Г - розетка; 9 - сочетание контактов (9 - все контакты диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМДТ33К7Ш9В1В, 2РМДТ33КПН7Ш9В1В, 2РМДТ33КПЭ7Ш9В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РМДТ33Б7Г9В1В Розетка блочная карболит, ГЕ0.364.126ТУ.
Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕ0.364.126ТУ
Масса изделия, гр	82
Состояние упаковки	самоупаковка
Доупаковка	промасленная бумага
Наличие паспорта - этикетки	нет
Транслитерация	2RMDT33B7G9V1V Block socket karbolit, GE0.364.126TU
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	розетка блочная
Условный размер корпуса	33
Рабочее положение	любое
Метод сочленения	резьбовой
Герметичность	нет
Диаметр контактов	7 - Ø 3 mm

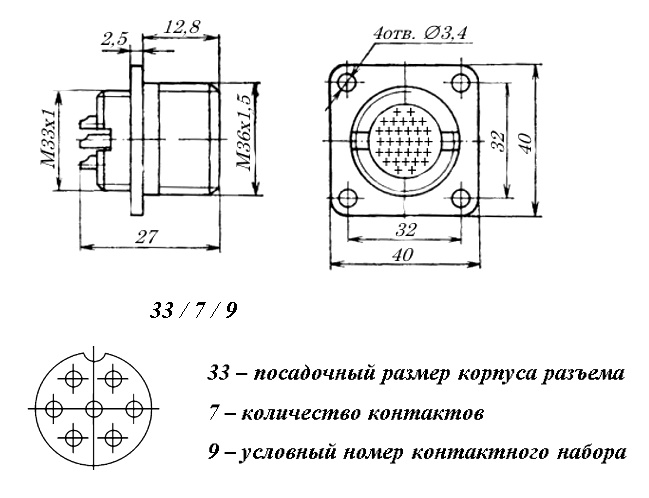

Габаритные размеры LWH	40х40х25 mm
Длина корпуса	40 mm
Ширина корпуса	40 mm
Высота корпуса	27 mm
Материал корпуса	алюминиевый сплав А-22
Покрытие корпуса	оксидирование
Материал изолятора	карболит
Фактическая маркировка	2РМДТ33Б7Г9В1В
Ресурс	500 сочленений-расчленений
Тип кожуха или патрубка	нет
Тип контактов	гнездо

Технические характеристики

Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	0,8 mΩ - для контактов Ø 3 mm
Механический удар однократное действие: пиковое ударное ускорение	500 g
Механический удар многократное действие: пиковое ударное ускорение	100 g
Синусоидальная вибрация:	:
- диапазон частот	1-5000 Hz
- амплитуда ускорения	50 g
Акустические шумы:	:
- уровень звукового давления	170 dB
- линейное ускорение	200 g

Условия эксплуатации

Климатическое исполнениеi	В2.1
Интервал рабочих температур	от -60 до +100°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Относительная влажность	98% при температуре +40°С
Макс. срок хранения	15 лет
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
