2РМДТ30КПН8Г7В1В Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. OF-389)

No name USSR; " 5" - ВП, ПЗ

2РМДТ30КПН8Г7В1В Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ30КПН8Г7В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 30 - посадочный диаметр корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 8 - количество контактов; Г - розетка; 7 - сочетание контактов (7 - 4 контакта диаметром 1,5 мм; 2 контакта диаметром 2 мм; 2 контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМДТ30Б8Ш7В1В, 2РМДТ30БПН8Ш7В1В, 2РМДТ30БПЭ8Ш7В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ30КПН8Г7В1В Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка No name USSR
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 56
Дата изготовленияi 1976-1991
Транслитерация 2RMDT30KPN8G7V1V Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

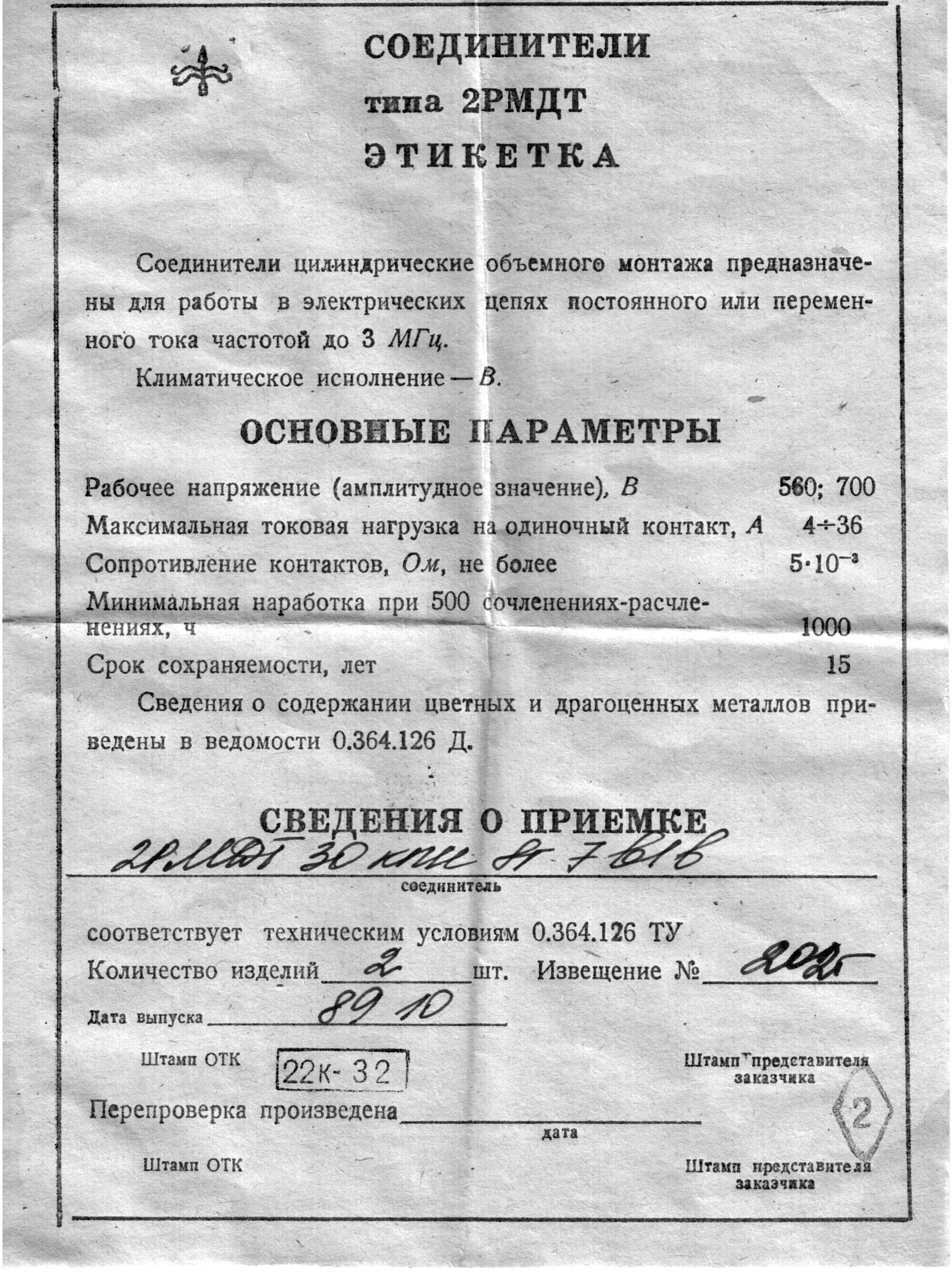

Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 30
Диаметр контактов 4 - Ø 1,5 mm; 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ30КПН8Г7В1В

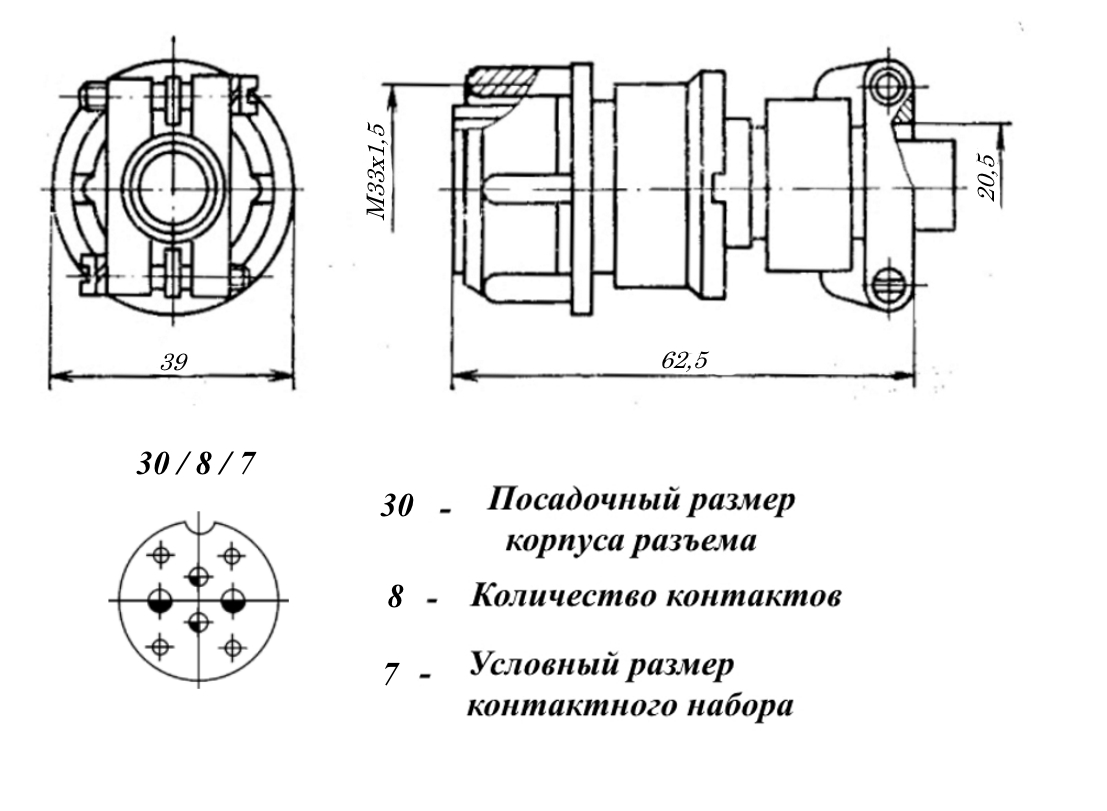

Габаритные размеры L*W*H 39х62,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 8 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 7 - 4 контакта Ø 1,5 mm; 2 контактов Ø 2 mm; 2 контактов Ø 3 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M33х1,5 mm
Диаметр корпуса 39 mm
Высота корпуса 62,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 13 A - для контактов Ø 1,5 mm; 18 A - для контактов Ø 2 mm; 36 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 120 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМДТ30КПН8Г7В1В ЛТАВА, фото
2РМДТ30КПН8Г7В1В ЛТАВА
2РМДТ30КПН8Г7В1В ЭЛЕКОН, фото
2РМДТ30КПН8Г7В1В ЭЛЕКОН

Функциональные аналоги

2РМДТ30КПН8Г7А1В ЛТАВА, фото
2РМДТ30КПН8Г7А1В ЛТАВА
2РМДТ30КПН8Г7А1В ЭЛЕКОН, фото
2РМДТ30КПН8Г7А1В ЭЛЕКОН
