2РМД30Б8Ш7В1В Вилка блочная (арт. TW-8646)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TW-8646

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

ID: 278460

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМД30Б8Ш7В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 30 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 8 - количество контактов; Ш - вилка; 7 - сочетание контактов (7 - контакты диаметром 1,5 мм, 2 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С.,В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМД(Т)30К8Г7В1, 2РМД30кпн(э)8Г7В1, 2РМДТ30кпн(э)8Г7В1, 2РМД30кун(э)8Г7В1, 2РМДТ30кун(э)8Г7В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Описание

Отзывы

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	26,5
Дата выпуска	1991
Транслитерация	2RMD30B8SH7V1V
Вид упаковки	самоупаковка
Доупаковка	промасленная бумага
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМД
Условный размер корпуса	30
Количество выводов или контактов	8
Условный номер контактного набора	7 - контакты Ø 1,5 mm, 2 mm и 3 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМД30Б8Ш7В1В
Цвет изделия	серый

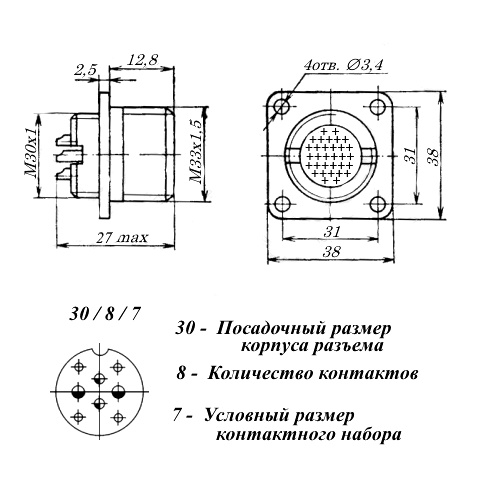

Габаритные размеры LWH	38х38х26 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение	560
Рабочий ток	13 A - для контактов Ø 1,5 mm; 18 A - для контактов Ø 2 mm; 36 A - для контактов Ø 3 mm
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	В настоящее время разъёмы 2РМД выпускает ОАО "Элекон", г. Казань
