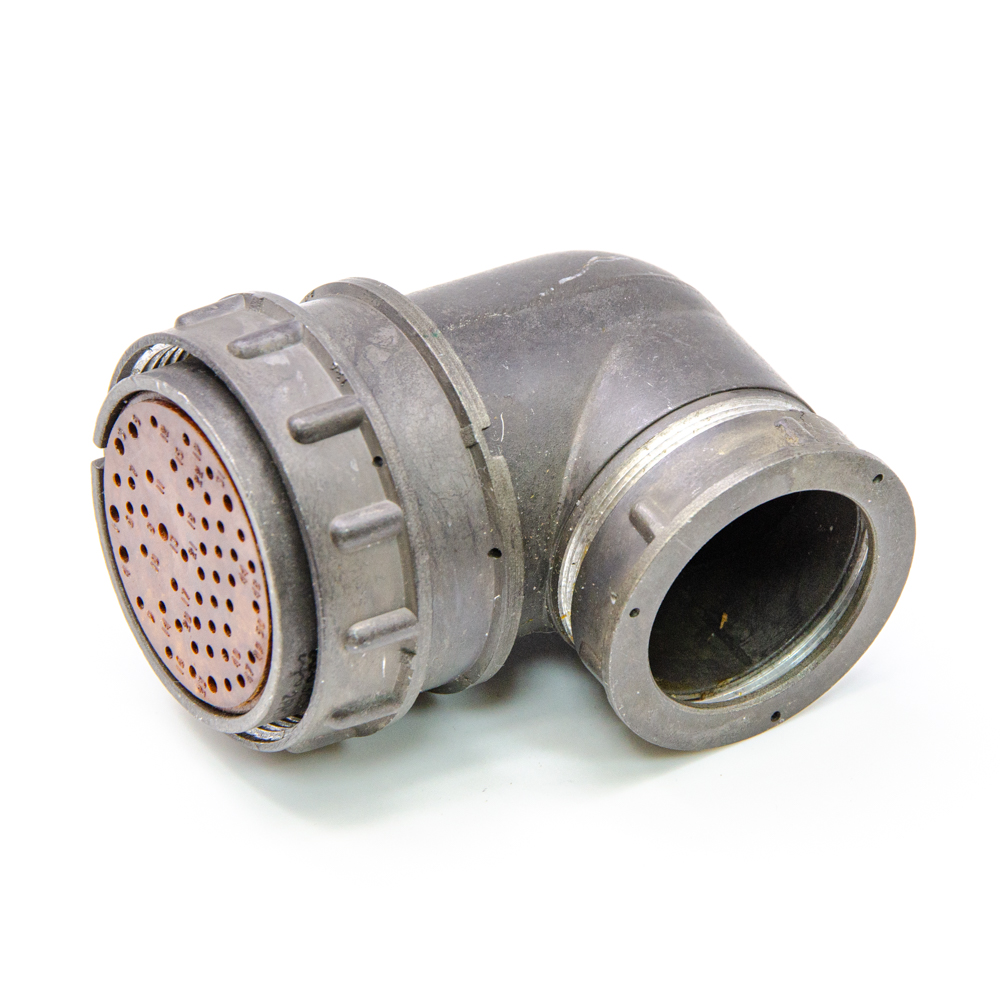

2РМ42КУЭ50Г2В1 Розетка кабельная карболит, ГЕ0.364.126ТУ(арт. OF-745)

Каменск-Уральский завод «Исеть», г. Каменск-Уральский; 700 V; Э - гайка для экранированного кабеля; объемный; " 5" - ВП, ПЗ; 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm; 190 A; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

2РМ42КУЭ50Г2В1 Розетка кабельная карболит - разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ42КУЭ50Г2В1: 2РМ - негерметичный тип соединителя; 42 – условный размер корпуса; К - вид корпуса (кабельный); У - угловой вид патрубка; Э - гайка для экранированного кабеля; 50 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - 43 контакта диаметром 1 мм; 7 контактов диаметром 1,5 мм); В - покрытие контактов – серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные вилки 2РМ(Т)42Б50Ш2В1, 2РМ(Т)42БПН50Ш2В1, 2РМ(Т)42БПЭ50Ш2В1, 2РМ(Т)42БУН50Ш2В1, 2РМ(Т)42БУЭ50Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ42КУЭ50Г2В1 Розетка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 112
Дата изготовленияi 1976-1991
Транслитерация 2RM42KUE50G2V1 Cable socket karbolit, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РМ
Условный размер корпуса 42
Диаметр контактов 43 - Ø 1 mm; 7 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ42КУЭ50Г2В1

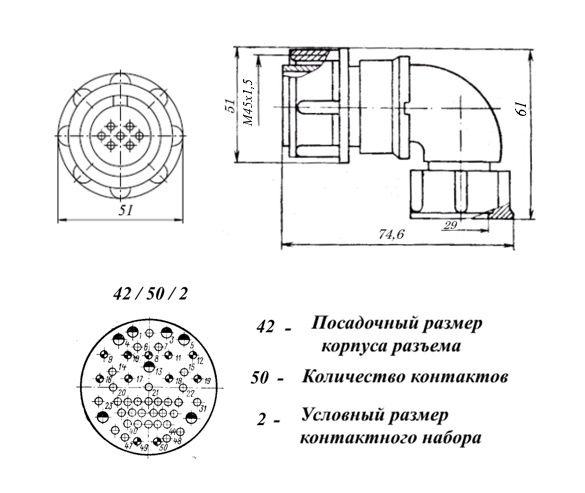

Габаритные размеры L*W*H 51х74,6х61 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 50 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 2 - 43 контакта Ø 1 mm; 7 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M45х1,5 mm
Диаметр корпуса 51 mm
Длина корпуса 74,6 mm
Высота корпуса 61 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 1,5 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 190 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

Функциональные аналоги

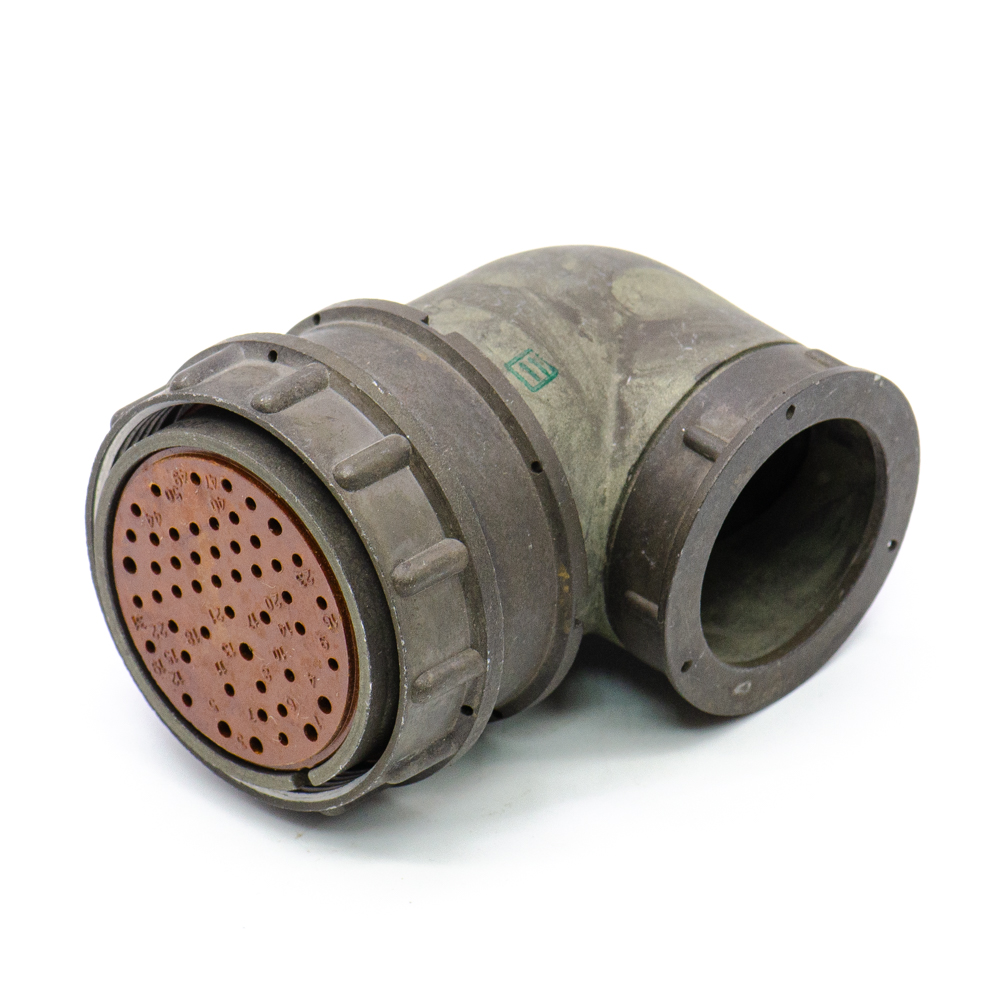

ОНЦ-РГ-09-50/42-Р15 Элекон, фото
ОНЦ-РГ-09-50/42-Р15 Элекон
2РМТ42КУЭ50Г2А1В ЛТАВА, фото
2РМТ42КУЭ50Г2А1В ЛТАВА
2РМТ42КУЭ50Г2А1В ЭЛЕКОН, фото
2РМТ42КУЭ50Г2А1В ЭЛЕКОН

Возможные аналоги

2РМ42КУЭ50Г2А1 ЛТАВА, фото
2РМ42КУЭ50Г2А1 ЛТАВА
2РМ42КУЭ50Г2А1 ЭЛЕКОН, фото
2РМ42КУЭ50Г2А1 ЭЛЕКОН
