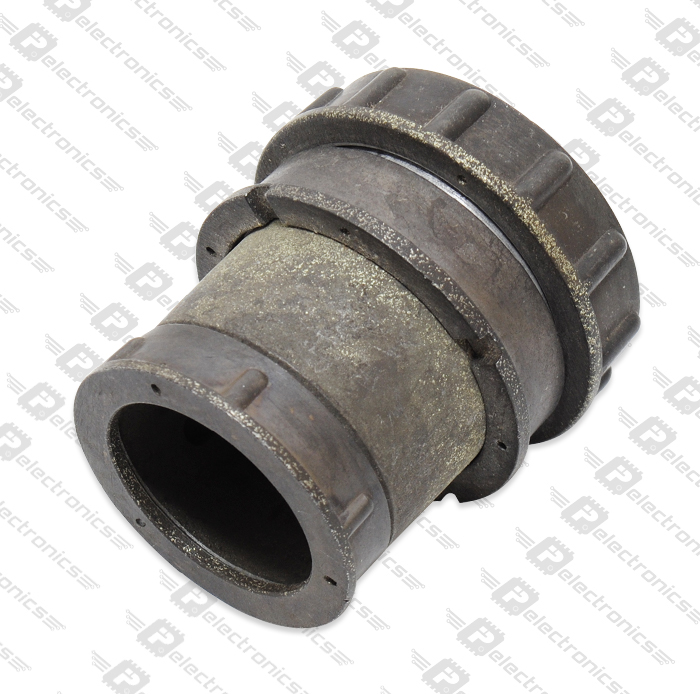

2РМ42КПЭ30Г2В1 Розетка кабельная (арт. TN-560)

к сравнению отложить

АО «Завод Элекон»

Артикул (ID): TN-560

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

ID: 279239

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМ42КПЭ30Г2В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 42 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 30 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМ(Т)42Б30Ш2В1, 2РМ42бпн(э)30Ш2В1, 2РМТ42бпн(э)30Ш2В1, 2РМ42бун(э)30Ш2В1, 2РМТ42бун(э)30Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	97,34
Дата изготовленияi	1976-1991
Транслитерация	2RM42KPE30G2V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	42
Количество выводов или контактов	30
Условный номер контактного набора	2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ42КПЭ30Г2В1
Цвет изделия	серый

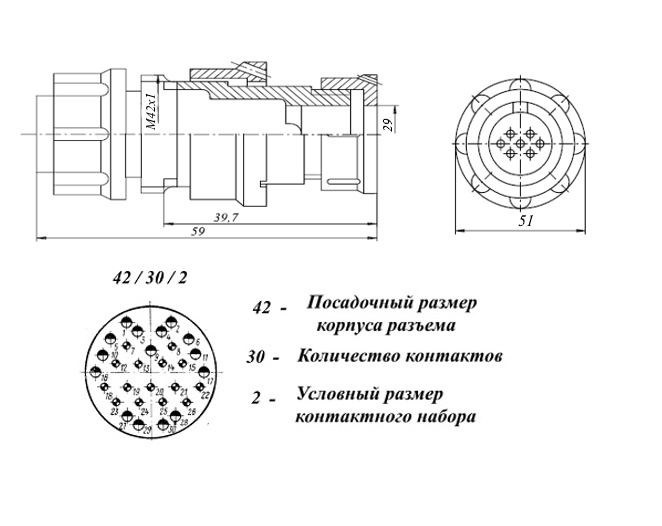

Габаритные размеры LWH	58х51 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для экранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение	700 V для контактов Ø 1 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток	4,5 A для контактов Ø 1 mm; 9 A для контактов Ø 1,5 mm
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение	1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение	5000 m/c²

Условия эксплуатации

Климатическое исполнениеi	УХЛ 2.1
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
