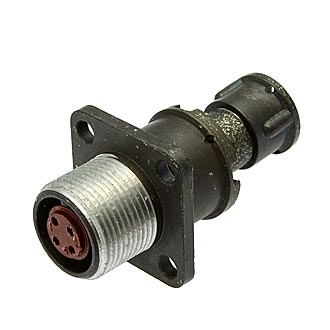

2РМ14КПН4Г1В1 Розетка кабельная, "5" (арт. TN-1026)

Разъём низкочастотный цилиндрический малогабаритный 2РМ14КПН4Г1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 14 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка патрубка для неэкранированного кабеля; 4 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМ(Т)14Б4Ш1В1, 2РМ14бпн(э)4Ш1В1, 2РМТ14бпн(э)4Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22,2
Дата изготовленияi 1976-1991
Транслитерация 2rm14kpn4g1v1-rozetka-kabelnaya,-5
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 14
Количество выводов или контактов 4
Условный номер контактного набора 1 - все контакты Ø 1 mm
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ14КПН4Г1В1
Цвет изделия серый

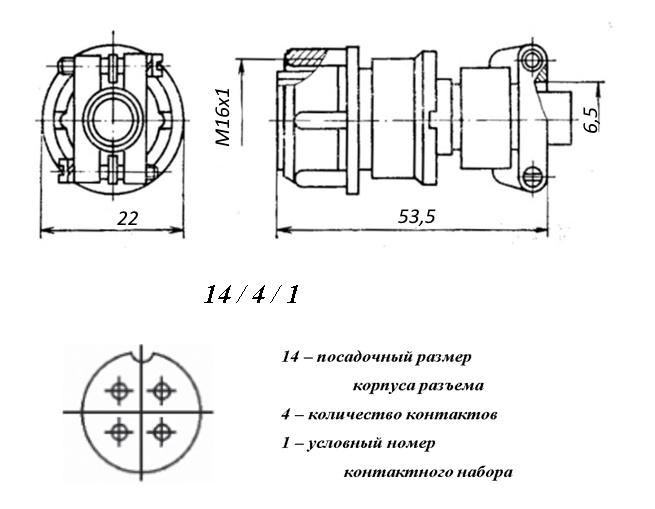

Габаритные размеры L*W*H 67,4х21,4 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 8 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1000 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
