2РМ14БПЭ4Г1А1 Розетка блочная карболит, ГЕ0.364.126ТУ(арт. ZO-7076)

No name Russia; " 5" - ВП, ПЗ

2РМ14БПЭ4Г1А1 Розетка блочная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМ14БПЭ4Г1А1: 2РМ - негерметичный тип соединителя; 14 – условный размер корпуса; Б - вид корпуса (блочный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); А - покрытие контактов - золото; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)14К4Ш1А1, 2РМ(Т)14КПН4Ш1А1, 2РМ(Т)14КПЭ4Ш1А1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ14БПЭ4Г1А1 Розетка блочная карболит, ГЕ0.364.126ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 23
Дата изготовленияi дата не указана
Транслитерация 2RM14BPE4G1A1 Block socket, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМ
Условный размер корпуса 14
Диаметр контактов 4 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ14БПЭ4Г1А1
Габаритные размеры L*W*H 24х24х48
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Au (золото)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 4 контакта Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 17 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M16х1 mm
Ширина корпуса 24 mm
Длина корпуса 24 mm
Высота корпуса 48 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 27 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

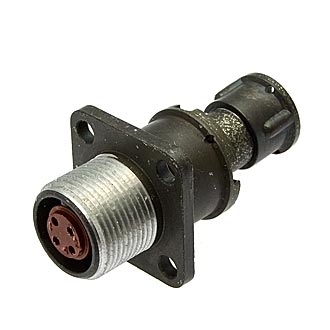

2РМ14БПЭ4Г1А1 ЭЛЕКОН, фото
2РМ14БПЭ4Г1А1 ЭЛЕКОН
2РМ14БПЭ4Г1А1 ЛТАВА, фото
2РМ14БПЭ4Г1А1 ЛТАВА
