СШР55П30ЭГ1 Розетка блочная карболит, АСЛР.434410.019ТУ(арт. TP-992)

АО «Завод Элекон»; " 5" - ВП, ПЗ
РОССИЯ
Артикул (ID): TP-992
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2021
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования АСЛР.434410.019ТУ
Подробная документация
ID: 334347
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

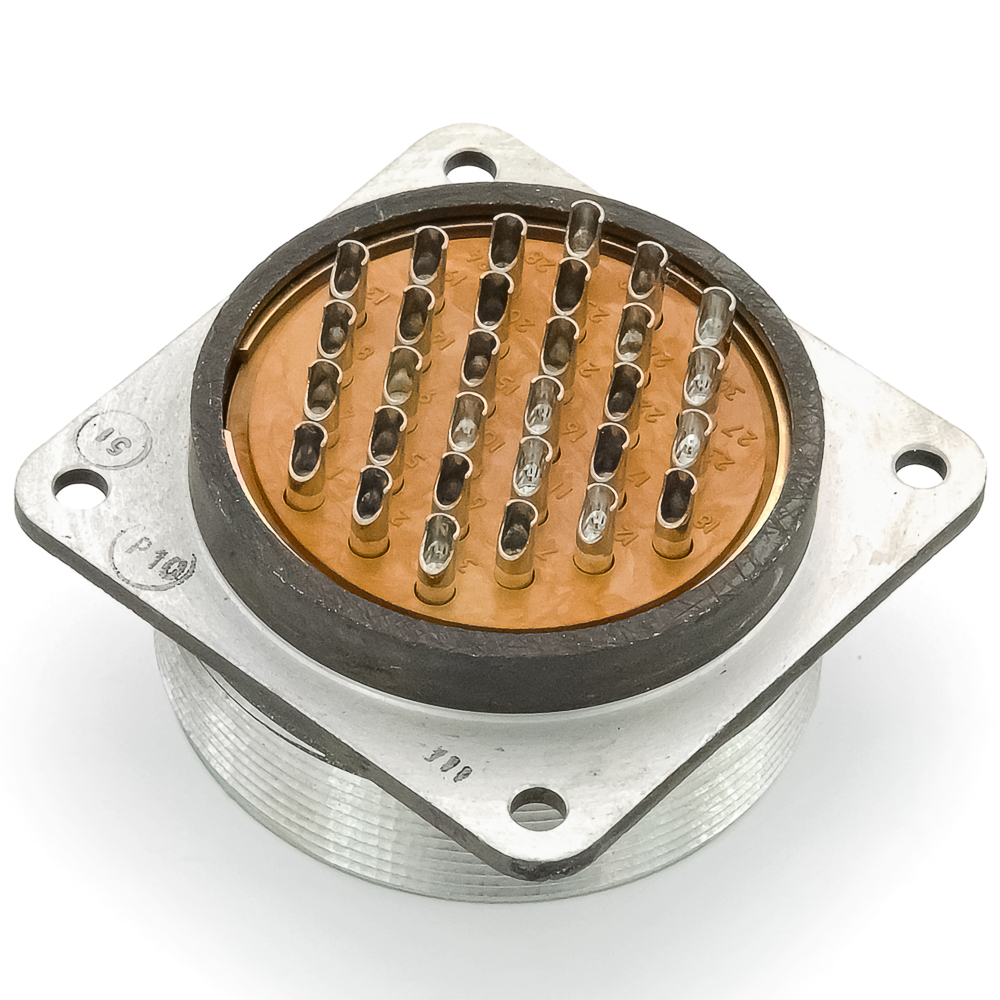

СШР55П30ЭГ1 Розетка блочная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: СШР - тип соединителя; 55 - условный размер корпуса; П – приборная часть без патрубка; 30 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 1 - сочетание контактов (1 - 30 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки СШР55П30ЭГ1, СШР55У30ЭГ1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СШР55П30ЭГ1 Розетка блочная карболит, АСЛР.434410.019ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 188,8
Дата изготовленияi 2021
Транслитерация SShR55P30EG1 Block socket carbolite, ASLR.434410.019TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования АСЛР.434410.019ТУ
Код ТНВЭД 8536508008

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов СШР
Условный размер корпуса 55
Количество контактов 30 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 30 контактов Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 30 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

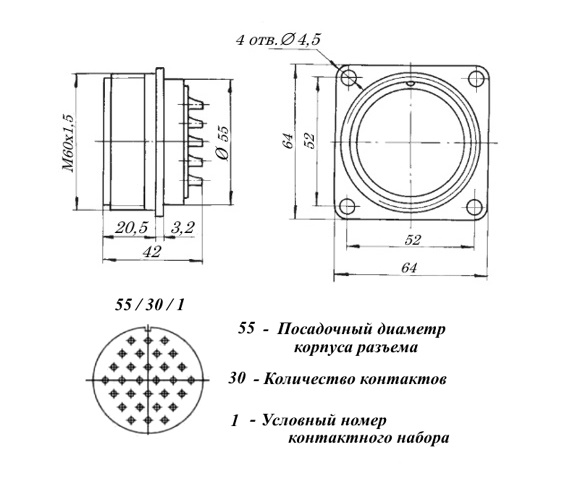

Установочные размеры 52 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M60х1,5 mm
Габаритные размеры L*W*H 64х64х42 mm
Длина корпуса 64 mm
Ширина корпуса 64 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация SShR55P30EG1 Block socket carbolite, ASLR.434410.019TU
Фактическая маркировка СШР55П30ЭГ1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки СШРГ
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 17,5 A - для контактов Ø 2,5 mm
Рабочий ток на разъем, max 400 A
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 5-2000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
СШР55П30ЭГ1 Розетка блочная карболит, АСЛР.434410.019ТУ   (datasheet)
