СПМ-ЭЦ4КВ36/5-18УЭ-У Вилка кабельная (Аналог ШР36У5ЭГ11-К), СЦДЕ.638450.001ТУ(арт. SS-14)

ООО " СПЕЦМАШЭЛЕКТРО" ; " 1" - ОТК
РОССИЯ
Артикул (ID): SS-14
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2025
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования СЦДЕ.638450.001ТУ
Аналоги и альтернативы
ID: 528736
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СПМ-ЭЦ4КВ36/5-18УЭ-У Вилка кабельная (Аналог ШР36У5ЭГ11-К) - разъем электрический цилиндрический резьбового сочленения для внутреннего монтажа. Структура условного обозначения: СПМ-ЭЦ – название: электрический цилиндрический; 4 – тип соединителя: негерметичный; К – вид корпуса: кабельный; В – вид соединителя: вилка (штырь); 36 – условный размер корпуса; 5 – количество контактов; 18 сочетание контактов (5 контакта диаметром 3,5 мм); У – вид патрубка: угловой; Э – вид гайки патрубка: для экранированного; покрытие контактов – серебро; У - климатическое исполнение: УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СПМ-ЭЦ4КВ36/5-18УЭ-У Вилка кабельная (Аналог ШР36У5ЭГ11-К), СЦДЕ.638450.001ТУ
Торговая марка ООО "СПЕЦМАШЭЛЕКТРО"
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 55
Дата изготовленияi 2025
Транслитерация SPM-EC4KV36/5-18UE-U Cable plug (Analog ShR36U5EG11-K), SCDE.638450.001TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования СЦДЕ.638450.001ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов СПМ-ЭЦ (аналог ШР)
Условный размер корпуса 36
Количество контактов 5 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 18 - 5 контактов Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 5 - Ø 3,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M39х1,5 mm
Габаритные размеры L*W*H 81х45,5х74 mm
Диаметр корпуса 45,5 mm
Длина корпуса 81 mm
Высота корпуса 74 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация SPM-EC4KV36/5-18UE-U Cable plug (Analog ShR36U5EG11-K), SCDE.638450.001TU
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А, ШР...
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 50 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 150 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до 70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре 35°С
Атмосферное давление от 1,3х10⁻⁴ Pa до 1,2х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.

Возможные аналоги

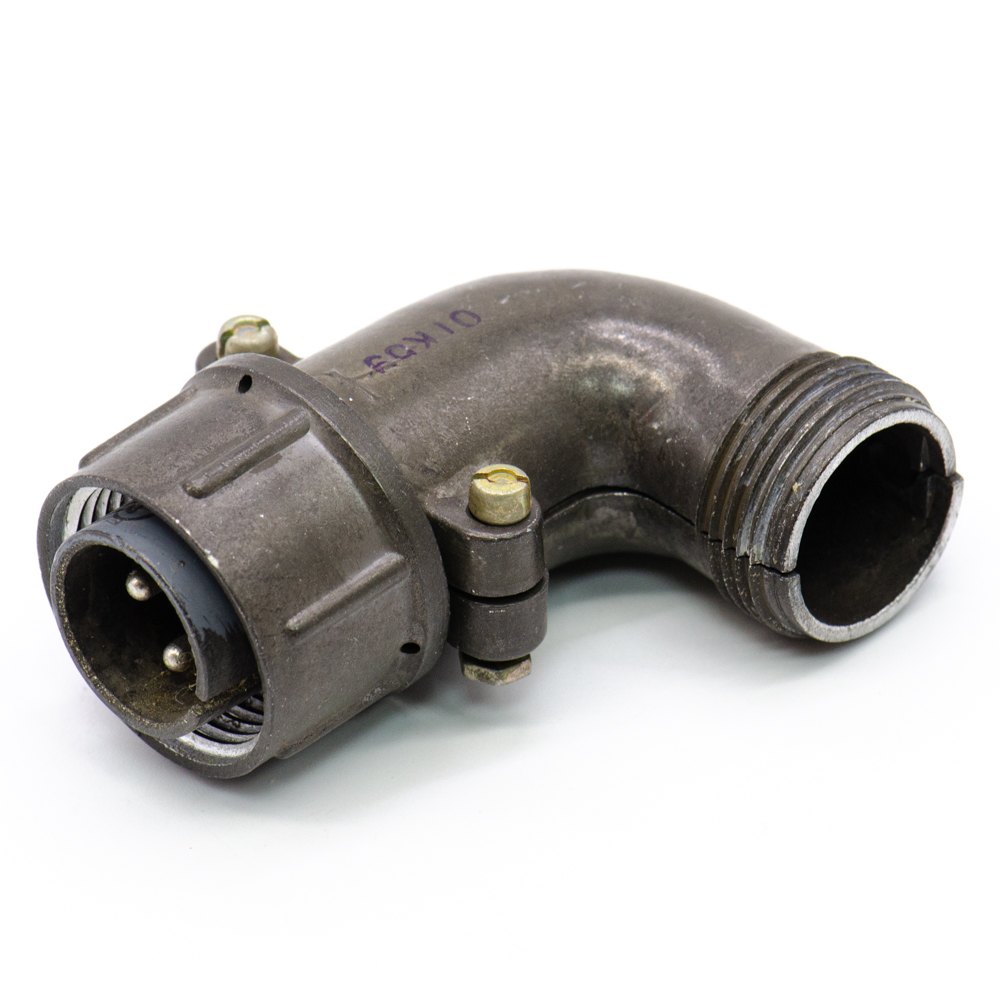

Уценка ШР20У3НГ7Н Вилка кабельная, бР0.364.028 ТУ, фото
Артикул (ID): TN-3081
Уценка ШР20У3НГ7Н Вилка кабельная, бР0.364.028 ТУ
  • 550 ₽ 1 шт.

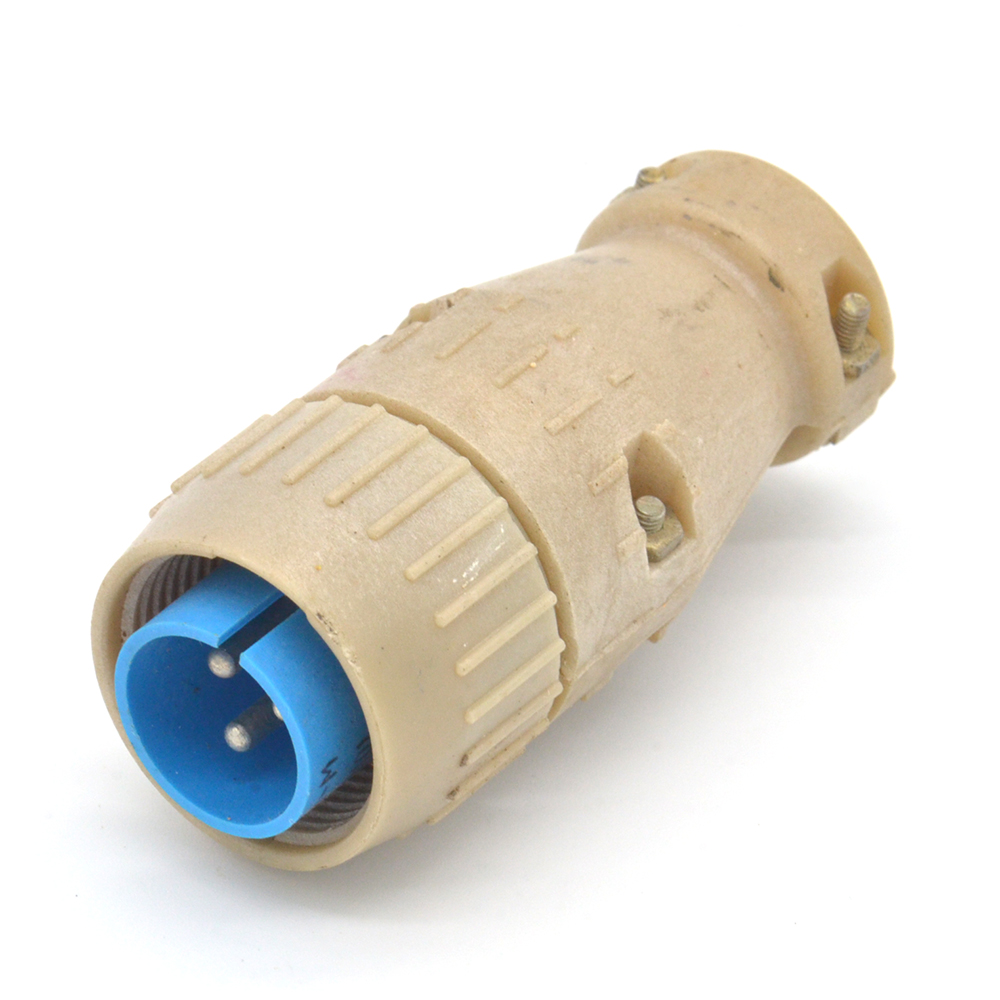

ШР20П3НГ7Н-М Вилка кабельная пластмасса, бР0.364.028 ТУ, фото
Артикул (ID): OP-658
ШР20П3НГ7Н-М Вилка кабельная пластмасса, бР0.364.028 ТУ
  • 1350 ₽ 1 шт.
