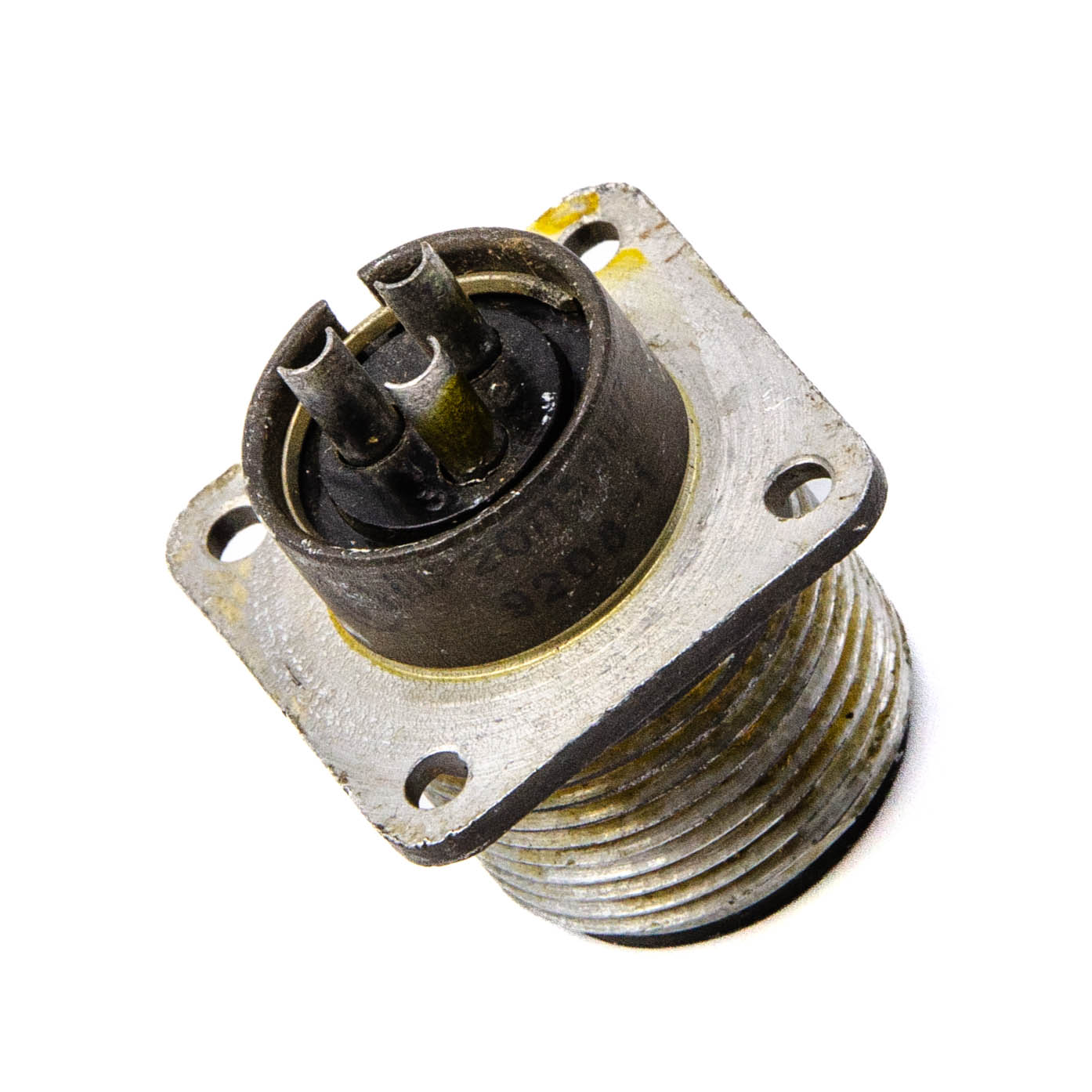

ШР20П3ЭШ7 Вилка блочная, "1" (арт. TN-2494)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name USSR

Артикул (ID): TN-2494

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1992
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ГЕ0.364.107 ТУ

Подробная документация

Аналоги и альтернативы

ID: 254494

На складе 1 шт

Цена от
Включая НДС
650 ₽
1 шт. 650 ₽

Количество

Быстрый заказ

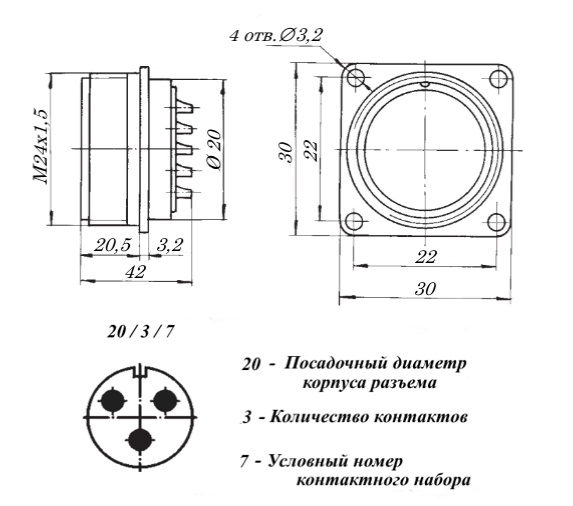

Разъём ШР20П3ЭШ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное) ; Ш - вилка (штырь); 7 - сочетание контактов - 3 контакта диаметром 2,5 мм. Вставка блочная ШР20П3ЭГ7 сочленяется с кабельными колодками ШР20П(У)3Э(Н)Ш7. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕ0.364.107 ТУ
Вид приемки i	"1"- ОТК
Дата выпуска	1992
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Дата изготовленияi	1992-2017
Нормы и требования	ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Условный номер контактного набора	7 - 3 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П3ЭШ7
Габаритные размеры LWH	30х30х38 mm
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	нет

Технические характеристики

Номинальное напряжение	850
Рабочий ток	35
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	300
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
