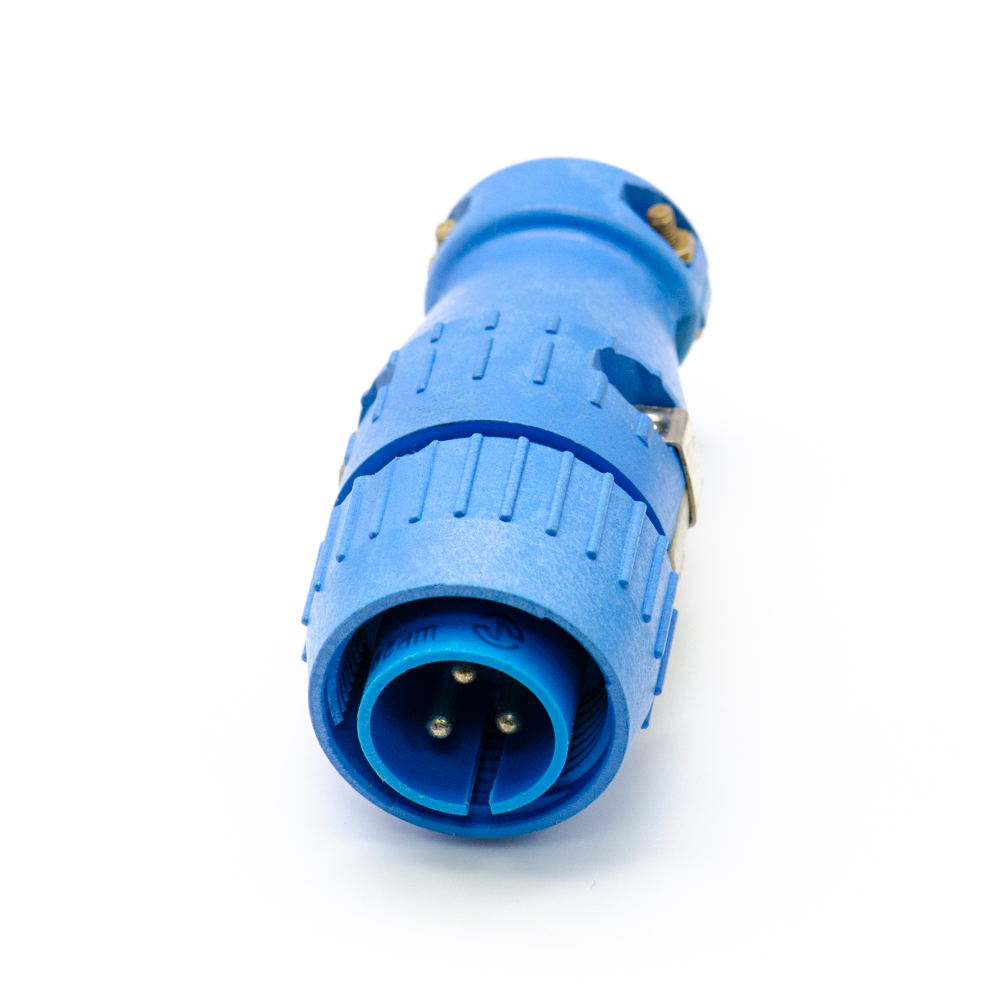

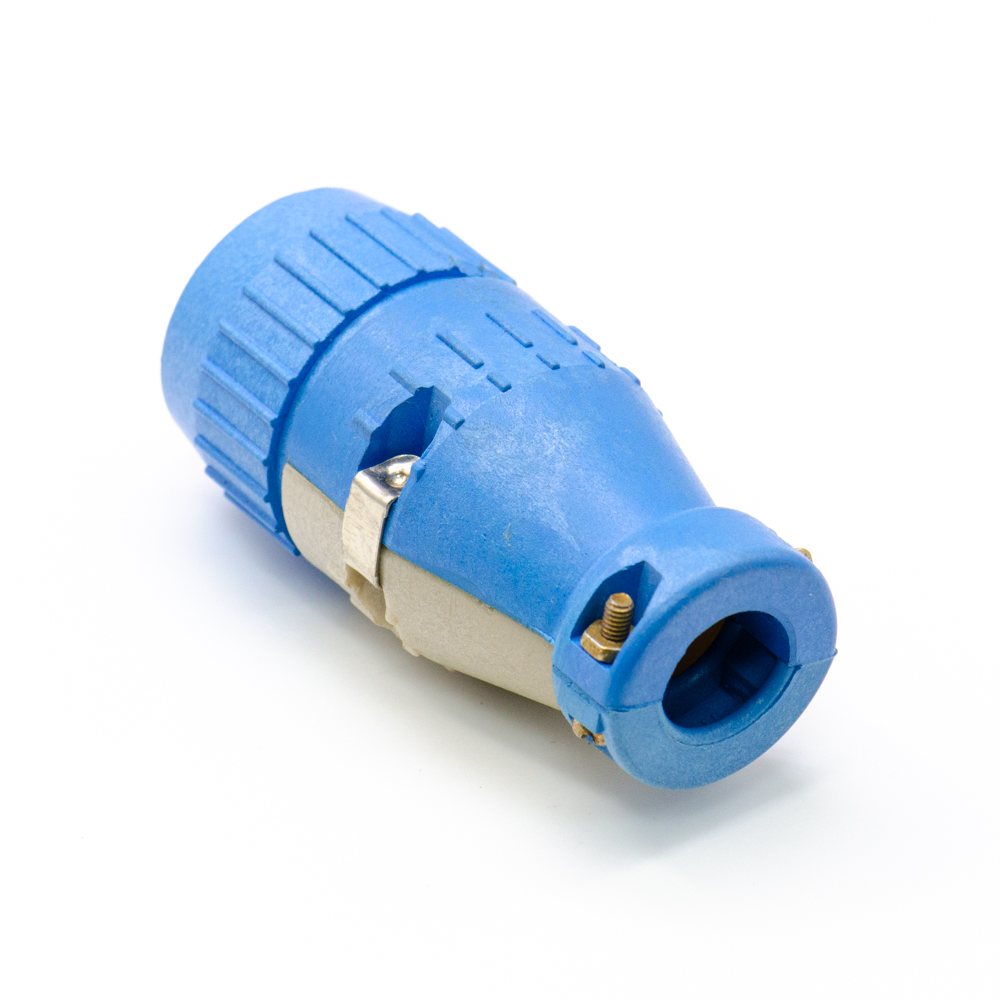

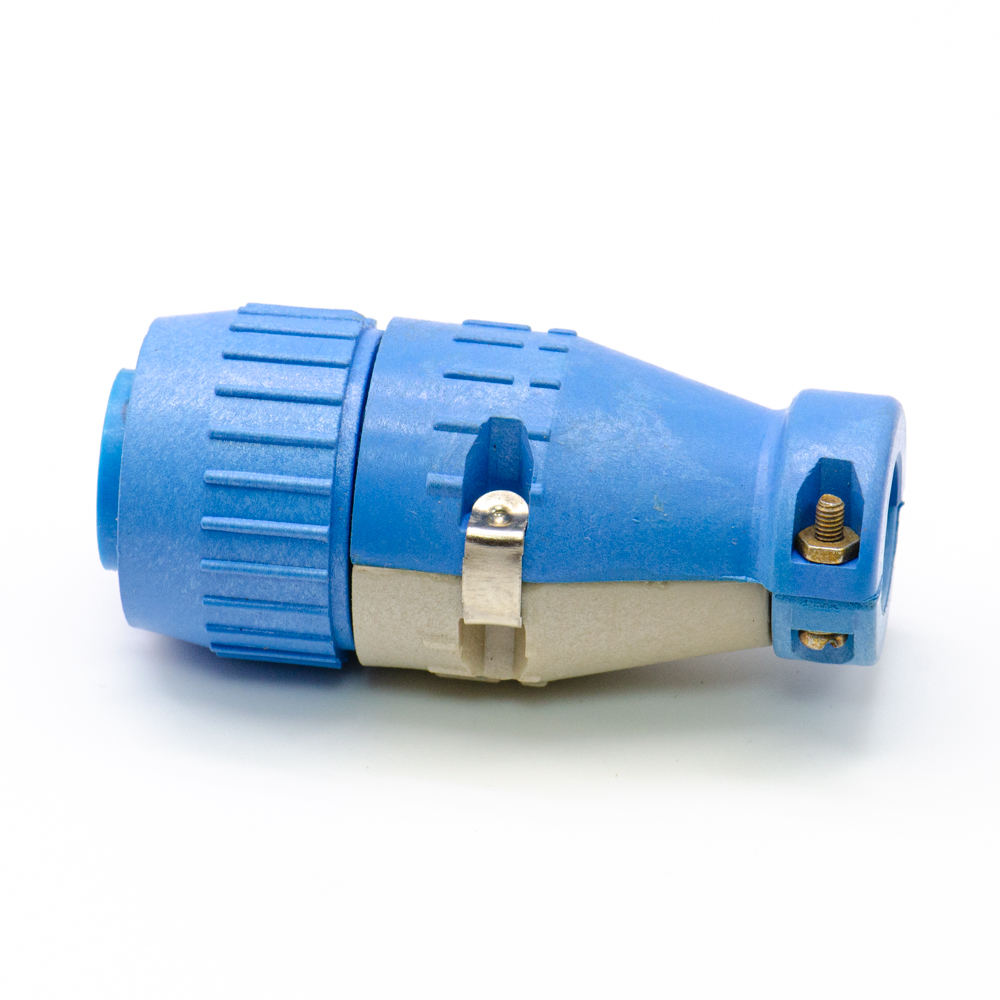

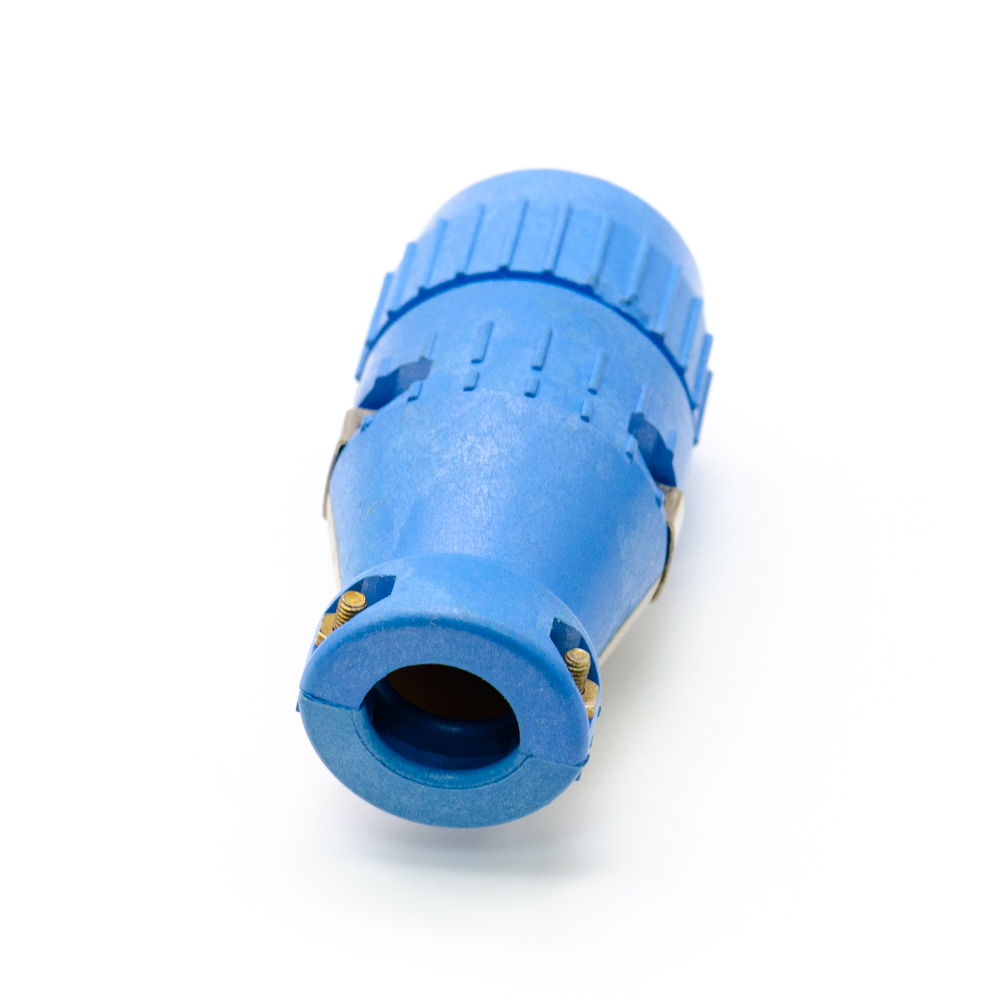

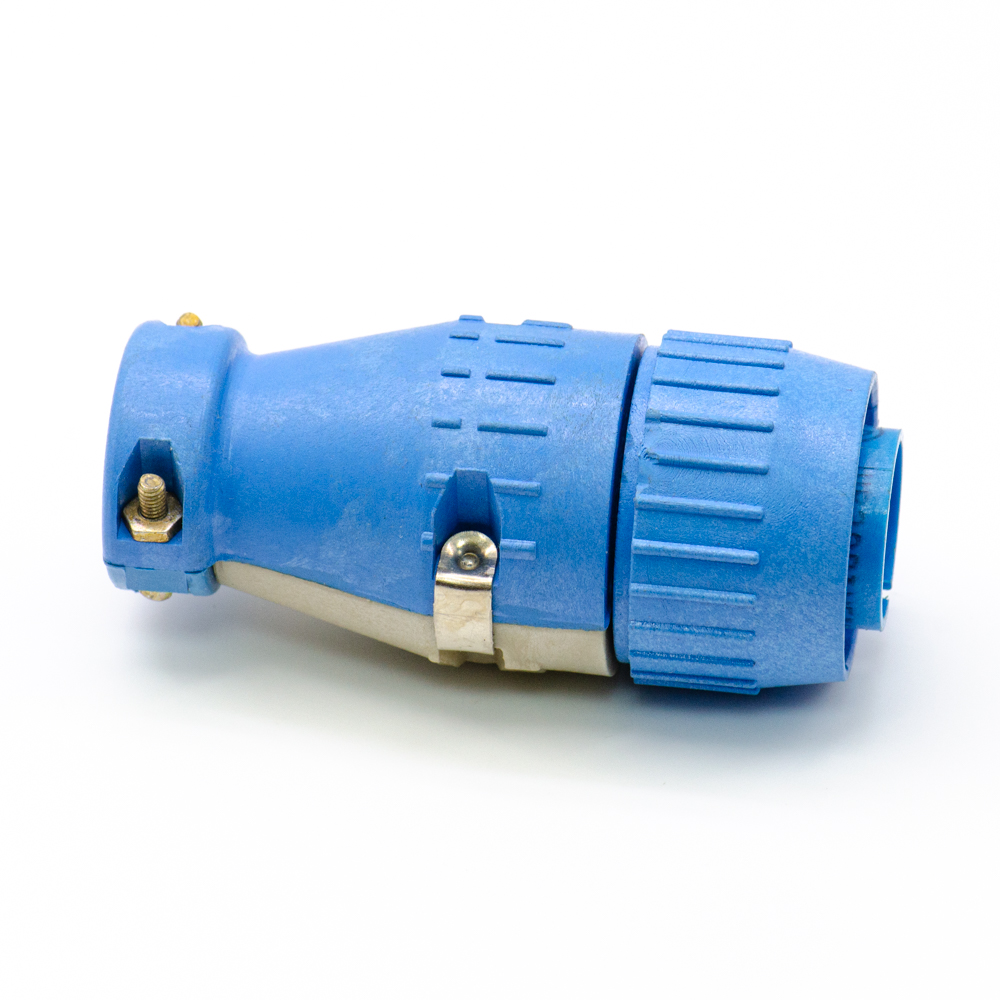

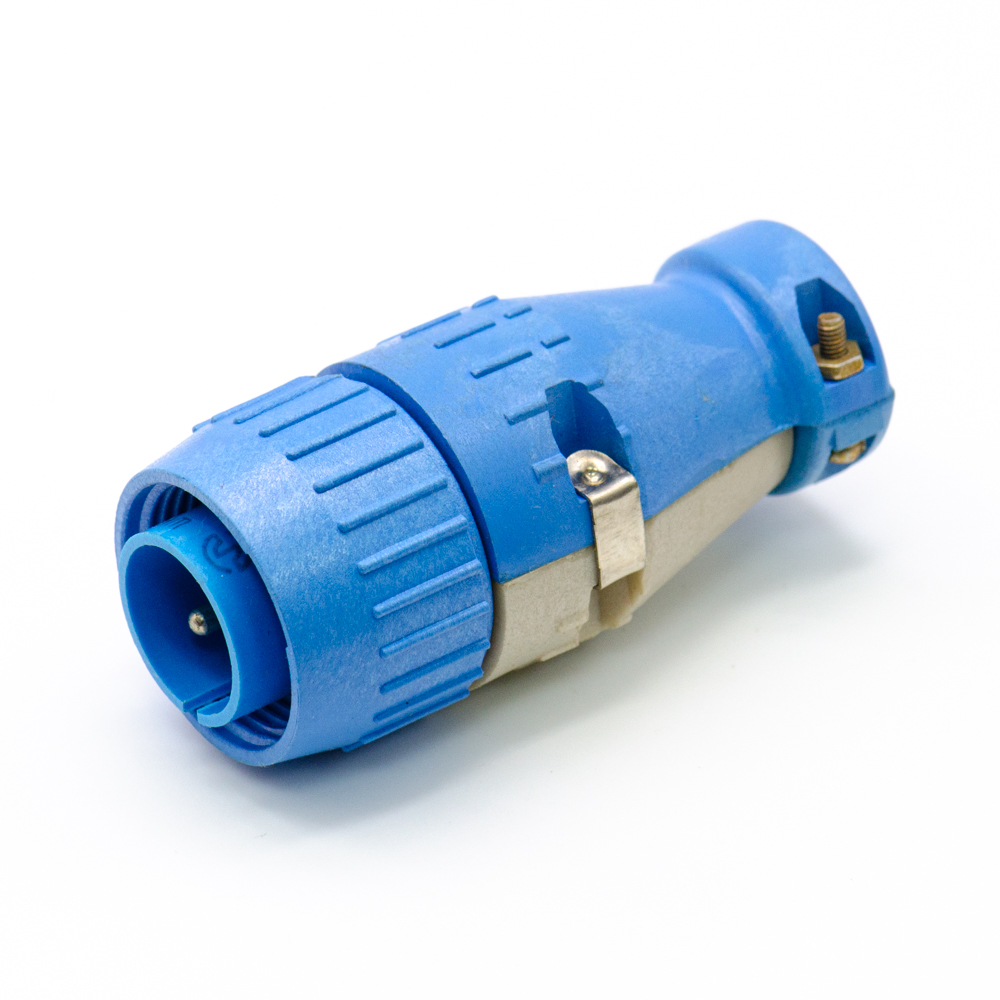

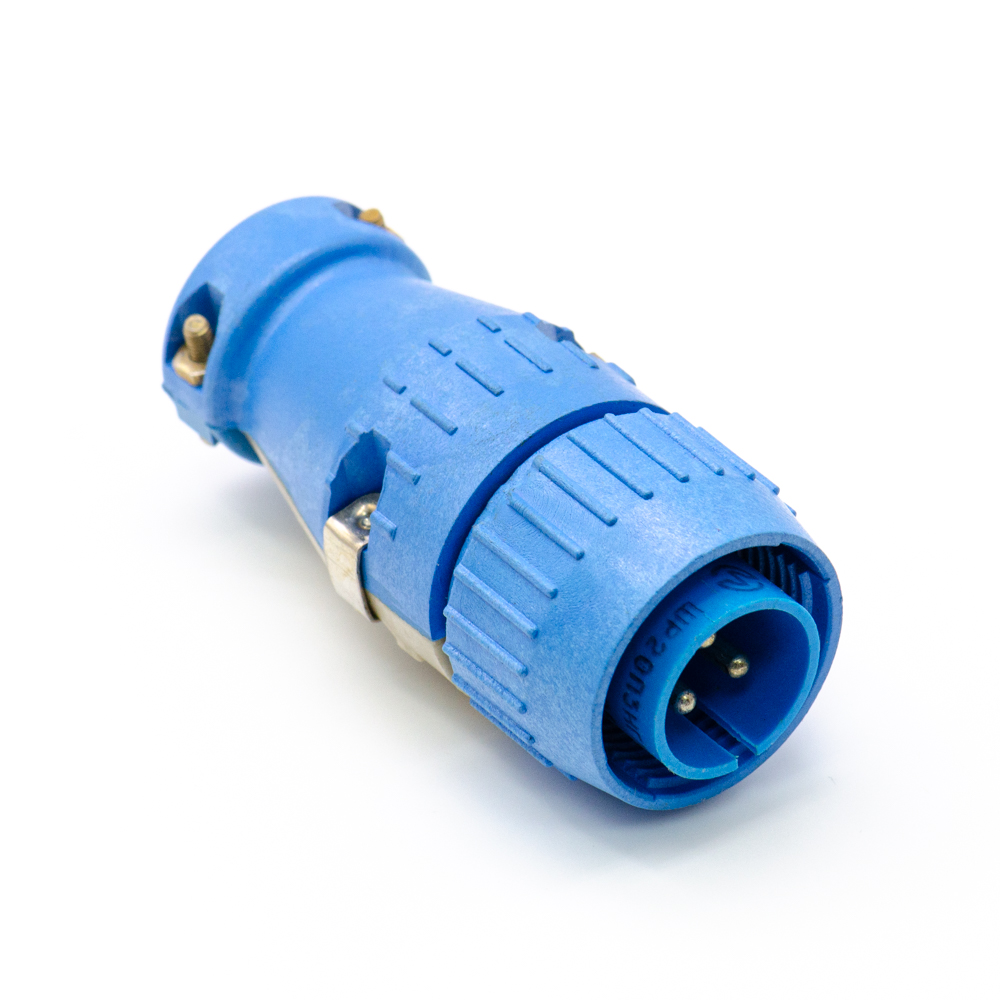

ШР20П3НГ7Н-М Вилка кабельная пластмасса, бР0.364.028 ТУ(арт. OP-658)

ОАО «Каскад», г. Черкесск; " 1" - ОТК

ШР20П3НГ7Н-М Вилка кабельная пластмасса - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 3 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – вилка (штырь); 7 - сочетание контактов (7 - 3 контакта диаметром 2,5 мм); Н - покрытие контактов – никель; М – пластмассовый корпус. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР20П3ЭГ7Н-М, ШР20ПК3НГ7Н-М, ШР20ПК3ЭГ7Н-М, ШР20СК3НГ7Н-М, ШР20СК3ЭГ7Н-М. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20П3НГ7Н-М Вилка кабельная пластмасса, бР0.364.028 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 34
Дата изготовленияi 1976-1991
Транслитерация ShR20P3NG7N-M Plastic cable plug, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 7 - 3 контакта Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 3 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора синий

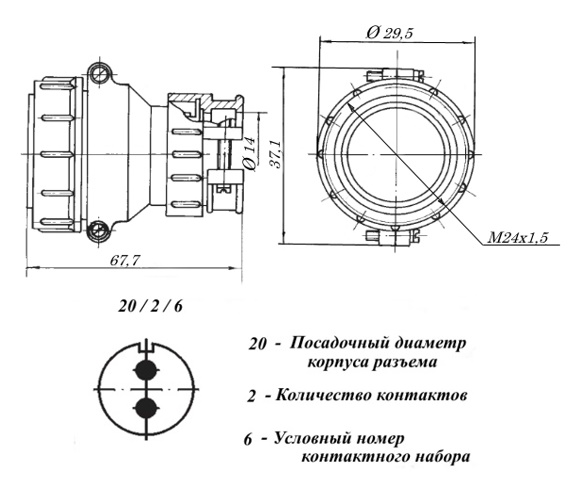

Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 67,х29,5х37,1 mm
Диаметр корпуса 29,5 mm
Длина корпуса 67,7 mm
Высота корпуса 37,1 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса бежевый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20P3NG7N-M Plastic cable plug, bR0.364.028 TU
Фактическая маркировка ШР20П3НГ7Н-М
Рабочее положение любое
Наличие паспорта - этикетки нет
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
