ШР55ПК6ЭШ6Н Вилка блочная

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР55ПК6ЭШ6Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 6 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - вилка (штырь); 6 - сочетание контактов - 3 контакта диаметром 2,5 мм и  3 контакта диаметром 9 мм; Н - покрытие контактов - никель. Вставка блочная ШР55ПК6ЭШ6Н сочленяется с кабельными колодками ШР55П(У)6Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55ПК6ЭШ6Н Вилка блочная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
ТУГЕО.364.107ТУ
Вид приемки "5"
Масса изделия, гр258
Дата выпуска01.01.1986
ТранслитерацияSHR55PK6ESH6N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов6
Условный номер контактного набора6 - 3 контакта Ø 2,5 mm; 3 контакта Ø 9 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР55ПК6ЭШ6Н
Цвет изделиятемно-серый

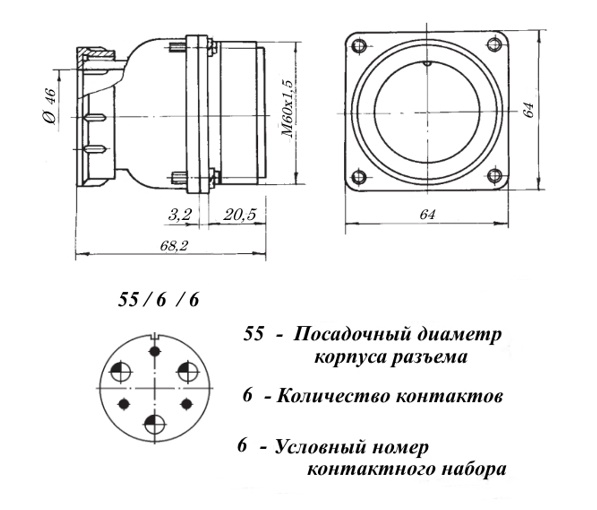

Габаритные размеры L*W*H 65х65х68 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ - для контактов Ø 2,5 mm; 0,15 mΩ - для контактов 9 mm
Номинальное напряжение850 V
Рабочий ток35 A - для контактов Ø 2,5 mm; 200 A - для контактов Ø 9 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
