СШР55П30ЭШ1 ОС Розетка кабельная (арт. TN-228)

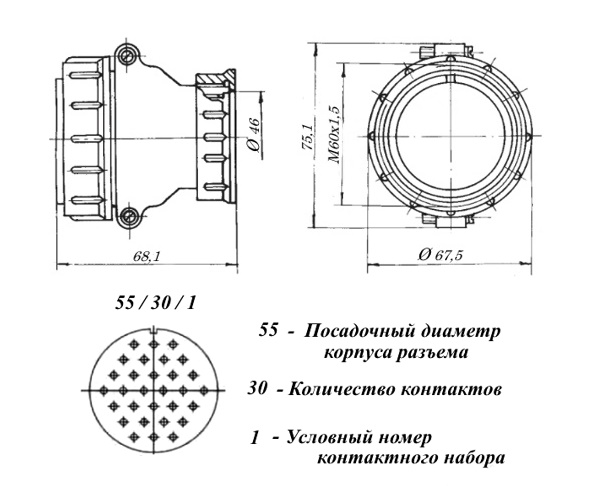

СШР55П30ЭШ1 - Вилка с прямым кожухом - предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Расшифровка: СШР - тип соединителя, 55 - условный размер корпуса, П - прямой патрубок, 30 - количество контактов, Э - для экранированного кабеля. Ш - розетка для кабельной части, 1 - обозначение сочетания контактов.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СШР55П30ЭШ1 ОС Розетка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 1989
Вид приемки "9"
ТУ ГЕО.364.107 ТУ
Масса изделия, гр 246
Вид упаковки самоупаковка
Транслитерация SSHR55P30ESH1

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка кабельная
Метод монтажа объёмный
Метод сочленения резьбовой
Тип контакта круглый
Количество выводов или контактов 30
Покрытие выводов или контактов Ag (серебро)
Габаритные размеры L*W*H 74х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Фактическая маркировка ОССШР55П30ЭШ1
Цвет изделия темно-серый
Ресурс 500 циклов
Тип кожуха или патрубка прямой для экранированного кабеля

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 20 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1 mΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²

Условия эксплуатации

Климатическое исполнение УХЛ
Интервал рабочих температур от -60 до +70°C
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 25 лет
Минимальная наработка при температуре max +80°С 1000 час
Срок отгрузки со склада Уточнить у менеджера
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
