| Торговая марка |
ПО "Коннектор", Харьков
|
| Страна происхождения |
|
|---|---|
| ТУ | бРО.364.028 ТУ |
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 306 |
| Дата выпуска | 1984 |
| Транслитерация | SHR55P23NSH1N |
| Вид упаковки | самоупаковка |
| Доупаковка | промасленная бумага |
| Кратность упаковки | 9 |
| Дата изготовленияi | 1976-1991 |
| Нормы и требования | бРО.364.028 ТУ |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический |

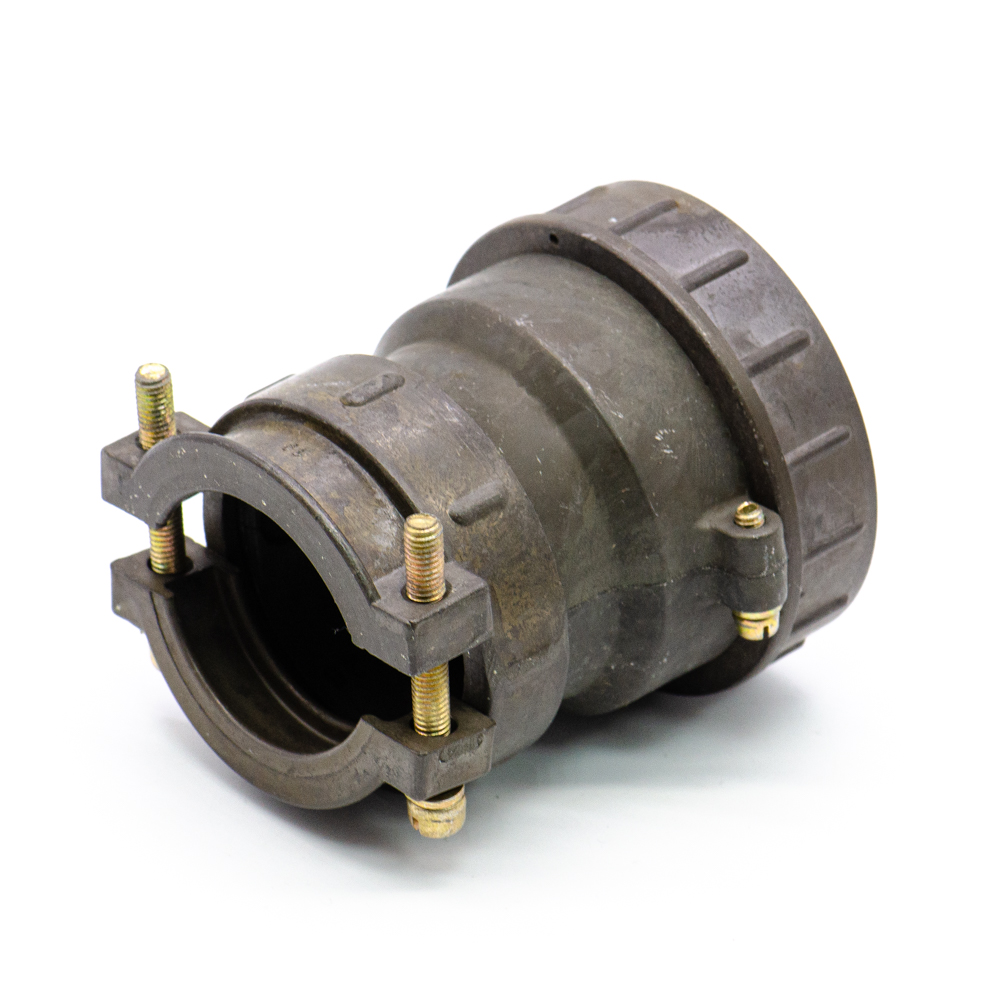

| Типономинал / Типоконструкция | розетка кабельная |
| Серия низкочастотных соединителей | ШР |
| Условный размер корпуса | 55 |
| Количество выводов или контактов | 26 |
| Условный номер контактного набора | 1 - 16 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm; 3 контакта Ø 3,5 mm; 2 контакта Ø 5,5 mm |
| Покрытие выводов или контактов | Ni (никель) |
| Тип кожуха или патрубка | прямой для неэкранированного кабеля |
| Метод сочленения | резьбовой |
| Метод монтажа | объёмный |
| Фактическая маркировка | ШР55П23НШ1Н |
| Цвет изделия | темно-серый |
| Габаритные размеры L*W*H | 75х82 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Материал вставки (изолятора) | карболит |
| Тип контактов | гнездо |
| Гайка патрубка | для неэкранированого кабеля |
| Герметичность | нет |
| Сопротивление контактов не более | 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm; 0,75 mΩ - для Ø 3,5 mm; 0,3 mΩ - для Ø 5,5 mm |
| Номинальное напряжение | 850 V |
| Рабочий ток | 20 A - для Ø 1,5 mm; 35 A - для Ø 2,5 mm; 45 A - для Ø 3,5 mm; 90 A - для Ø 5,5 mm |
| Синусоидальная вибрация: | - |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 300 m/c² |
| Акустические шумы: | - |
| - уровень звукового давления | 170 dB |
| - линейное ускорение | 2000 m/c² |
| Сопротивление изоляции | 5000 MΩ |
| Ускорение при механическом ударе одиноч. действия | 5000 m/c² |
| Ускорение при механическом ударе многокр. действия | 350 m/с² |
| Минимальная наработка при температуре max +80°С | 1000 час |
| Интервал рабочих температур | от -60 до +60°С |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 500 циклов |
| Климатическое исполнениеi | УХЛ |
| Статус изделия | Выпускает ОАО "Завод Элекон", г. Казань |
| Срок отгрузки со склада | 1 день (в наличии) |
