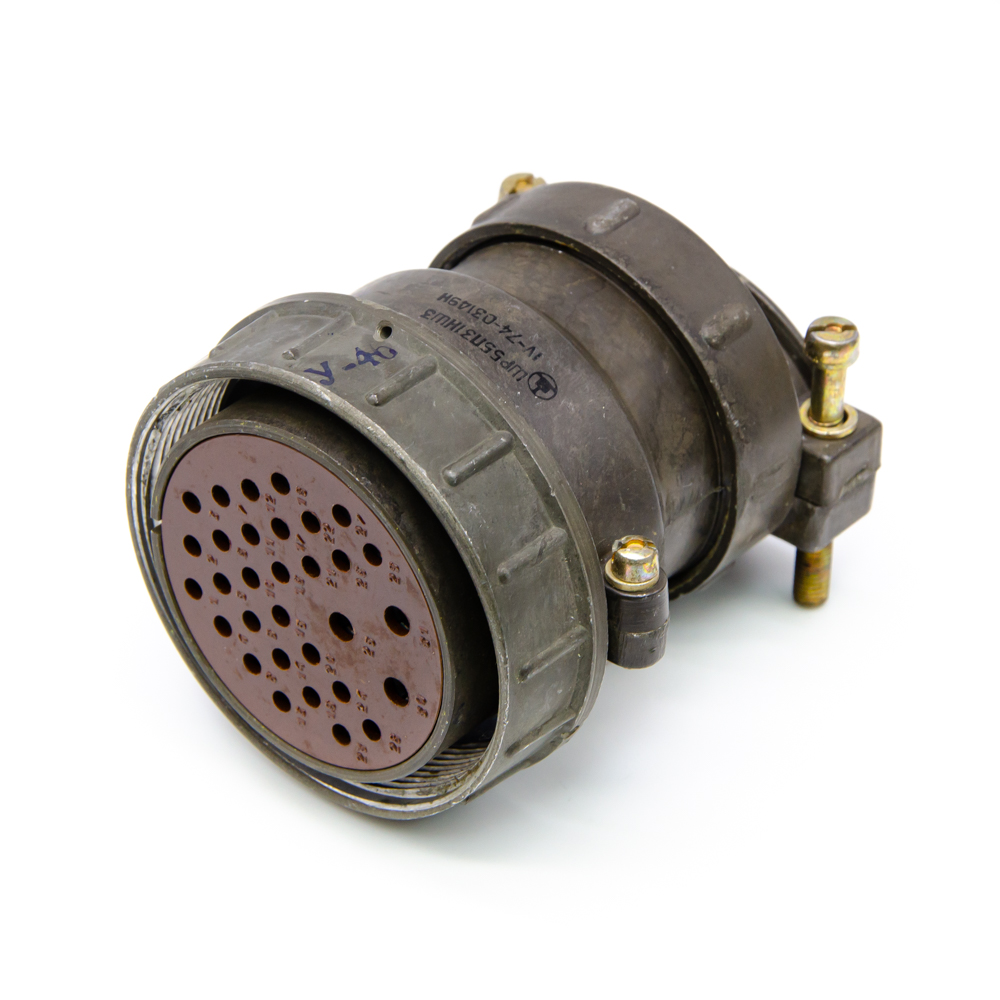

ШР55П31ЭШ3 Розетка кабельная, "5" (арт. TN-226)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР55П31ЭШ3 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; П - кабельная часть с прямым патрубком; 31 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 3 - сочетание контактов - 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Розетка кабельная ШР55П31ЭШ3 сочленяется с блочными вставками ШР55П(ПК,СК)31Э(Н)Ш3. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 240
Дата выпуска 1979
Транслитерация SHR55P31ESH3
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 55
Количество выводов или контактов 31
Условный номер контактного набора 3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР55П31ЭШ3
Цвет изделия темно-серый

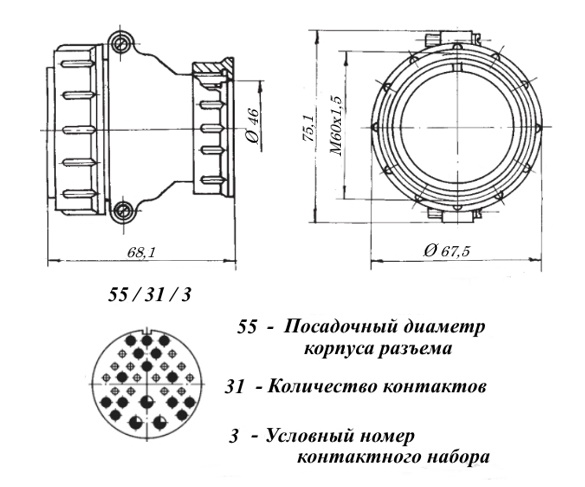

Габаритные размеры L*W*H 75х68 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm; 40 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
Срок отгрузки со склада 1 день (в наличии)
