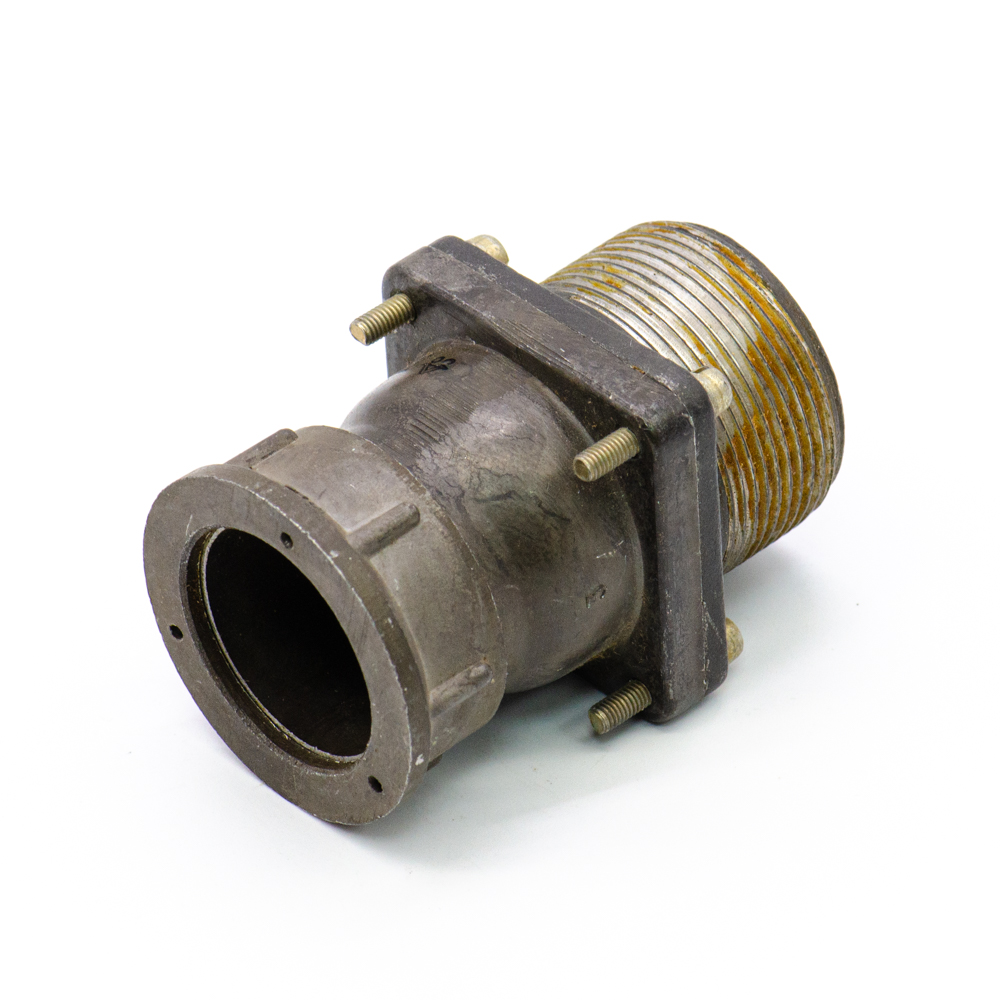

ШР28ПК4ЭГ5 Розетка блочная, перекрут (арт. OP-707)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

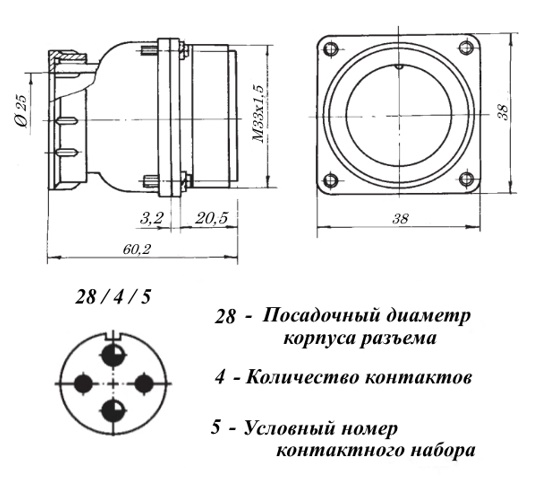

Разъём ШР28ПК4ЭГ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - розетка (гнездо); 5 - сочетание контактов - 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР28ПК4ЭГ5 сочленяется с кабельными вставками ШР28П(У)4Э(Н)Г5. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 97
Дата выпуска 1988
Транслитерация SHR28PK4EG5
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Количество выводов или контактов 4
Условный номер контактного набора 5 - 2 контакта Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР28ПК4НГ5
Цвет изделия темно-серый
Габаритные размеры L*W*H 38х38х60 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение 850 V
Рабочий ток 35 A - для контактов Ø 2,5 mm; 50 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
