Разъём ШР28П4НГ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 5 - сочетание контактов - 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР28П4НГ5 сочленяется с блочными колодками ШР28П(ПК,СК)4Э(Н)Г5. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28П4НГ5 Вилка кабельная, перекрут
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "5"
Масса изделия, гр88,5
Дата выпуска01.01.1991
ТранслитерацияSHR28P4NG5
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора5 - 2 контакта Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР28П7НГ9
Цвет изделиятемно-серый

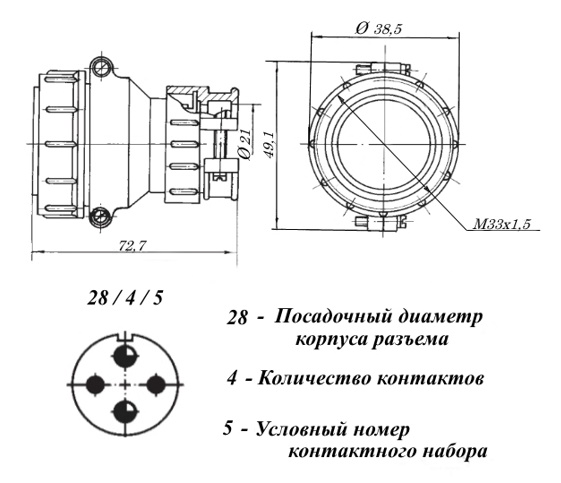

Габаритные размеры L*W*H 44х72 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение850 V
Рабочий ток35 A - для контактов Ø 2,5 mm; 50 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечаниеперекрут
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
