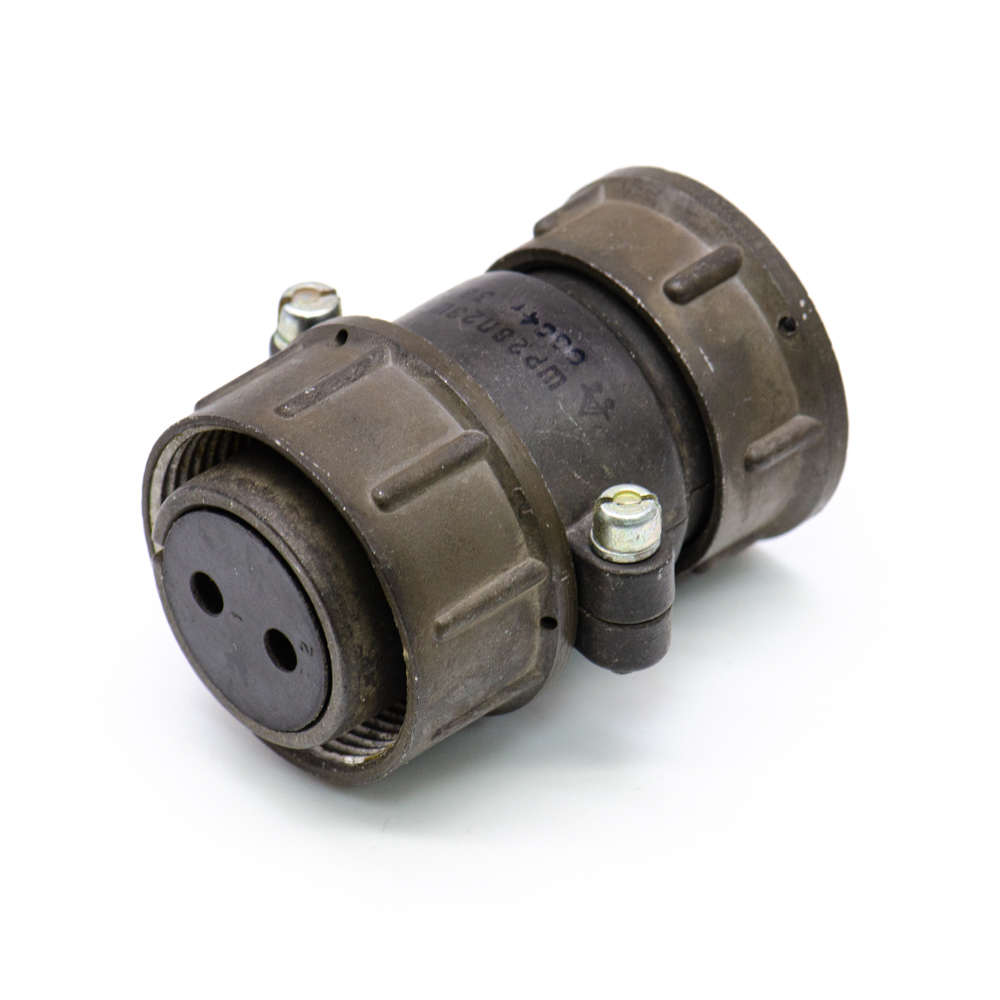

ШР28У2ЭШ7 Розетка кабельная, перекрут (арт. TN-341)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР28У2ЭШ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; У - кабельная часть с угловым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 7 - сочетание контактов - 2 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР28У2ЭШ7 сочленяется с блочными вставками ШР28П(ПК,СК)2Э(Н)Ш7. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 92
Дата выпуска 1973-1976
Транслитерация SHR28U2ESH7
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Условный номер контактного набора 7 - 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР28У2НГ7
Цвет изделия темно-серый

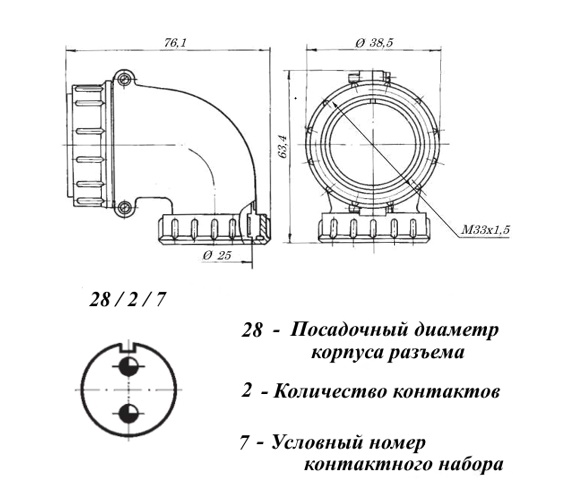

Габаритные размеры L*W*H 76х60 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет
Дополнительные характеристики перекрут

Технические характеристики

Сопротивление контактов не более 0,7
Номинальное напряжение 850
Рабочий ток 50
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
