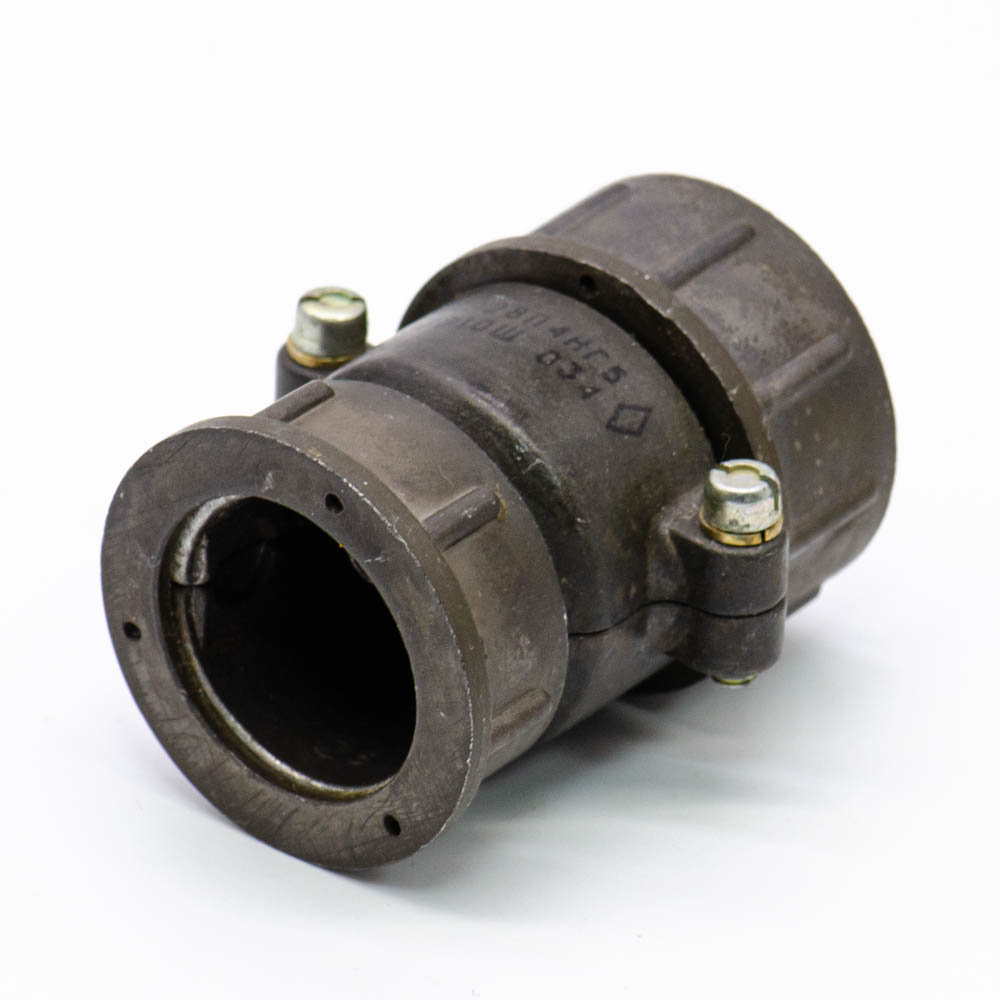

ШР28П4ЭГ5 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут(арт. OP-714)

АО «Нур»; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-714
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
ID: 232912
На складе 34 шт
  • Цена от 850 ₽
  • 1 шт 890 ₽
  • от 5 шт 850 ₽
Количество
Быстрый заказ

ШР28П4ЭГ5 Вилка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; П – кабельная часть с прямым патрубком; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 5 - сочетание контактов (5 - 2 контакта диаметром 2,5 мм; 2 контакта диаметром 3,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР28П4ЭГ5, ШР28ПК4НГ5, ШР28ПК4ЭГ5, ШР28СК4НГ5, ШР28СК4ЭГ5. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР28П4ЭГ5 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 77
Дата изготовленияi 1976-1991
Транслитерация ShR28P4EG5 Cable plug, GE0.364.107 TU, twisted
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 28
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 2 контакта Ø 2,5 mm; 2 контактов Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 2 - Ø 2,5 mm; 2 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M33х1,5 mm
Габаритные размеры L*W*H 58,1х38,5х49,1 mm
Диаметр корпуса 38,5 mm
Длина корпуса 58,1 mm
Высота корпуса 49,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR28P4EG5 Cable plug, GE0.364.107 TU, twisted
Фактическая маркировка ШР28П4НГ5
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР28П4ЭГ5 Вилка кабельная, ГЕ0.364.107 ТУ, перекрут   (datasheet)
