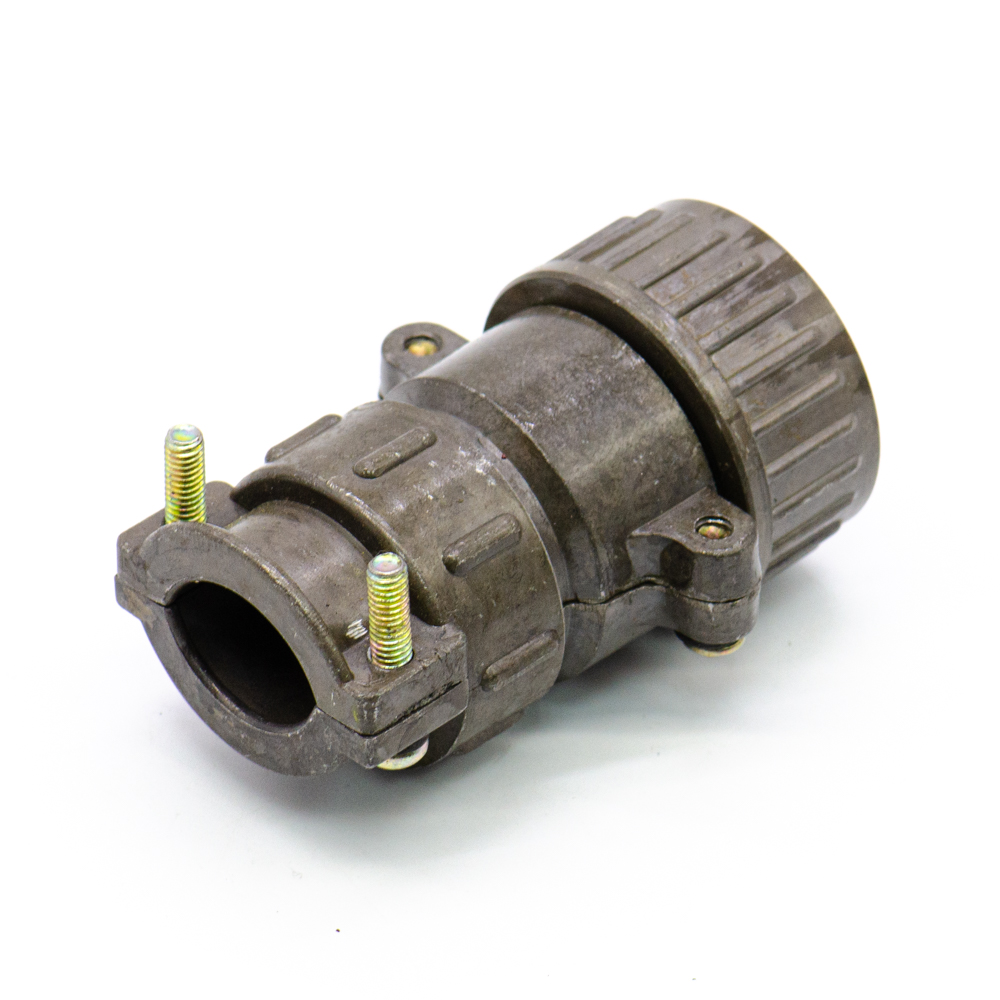

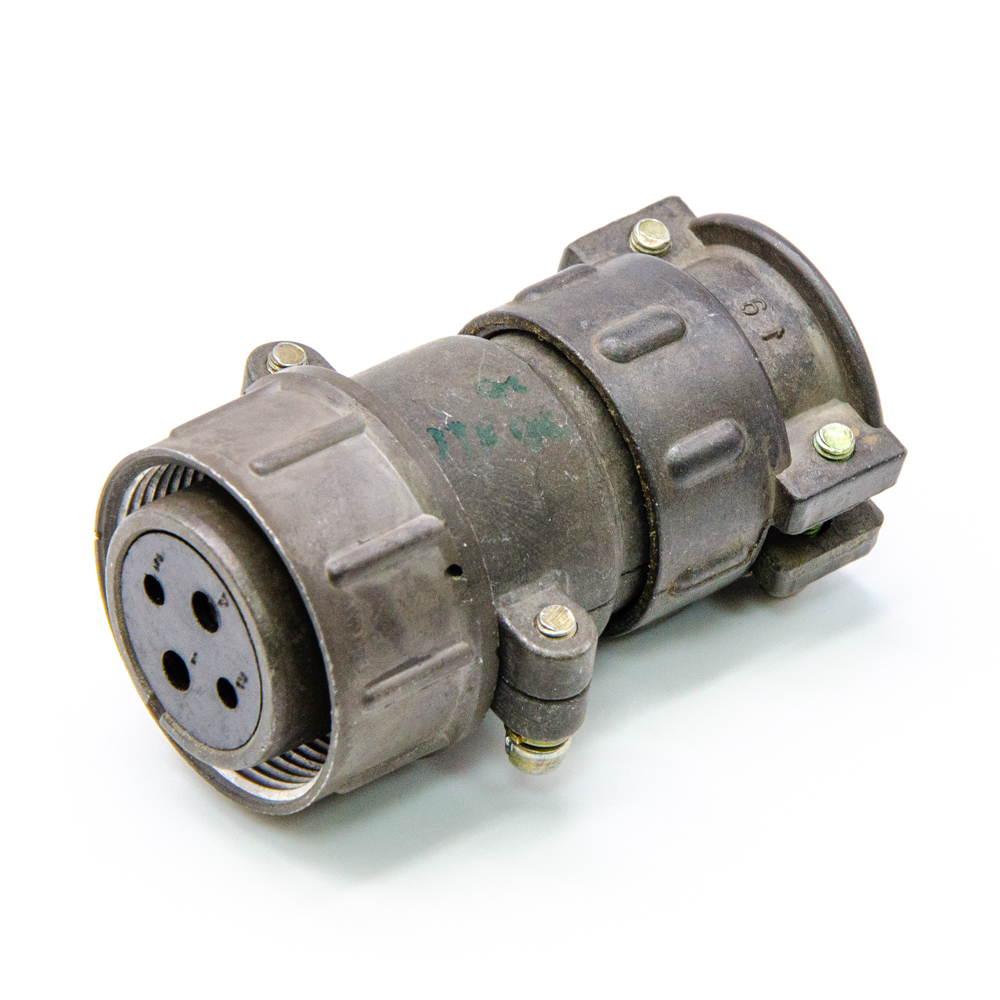

ШР28П4НШ5 Розетка кабельная, аналог.(арт. SN-4997)

No name China; -

ШР28П4НШ5Н Розетка кабельная аналог - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; П – кабельная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – розетка (гнездо); 5 - сочетание контактов (5 - 2 контакта диаметром 2,5 мм; 2 контакта диаметром 3,5 мм); покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки ШР28П4ЭШ5Н, ШР28ПК4НШ5Н, ШР28ПК4ЭШ5Н, ШР28СК4НШ5Н, ШР28СК4ЭШ5Н. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28П4НШ5 Розетка кабельная, аналог.
Торговая марка No name China
Страна происхождения КИТАЙ
Масса изделия, гр 94
Дата изготовленияi дата не указана
Транслитерация ShR28P4NSh5 Cable socket, analog
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ШР (аналог)
Условный размер корпуса 28
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 2 контакта Ø 2,5 mm; 2 контактов Ø 3,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 2 - Ø 2,5 mm; 2 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора коричневый
Шаг резьбы накидной гайки M33х1,5 mm

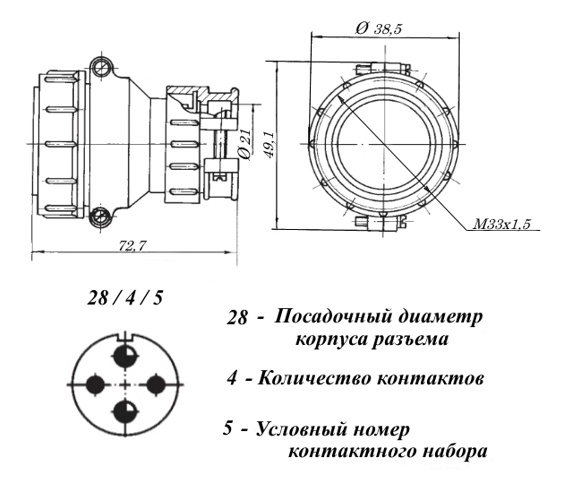

Габаритные размеры L*W*H 72,7х38,5х49,1mm
Диаметр корпуса 38,5 mm
Длина корпуса 72,7 mm
Высота корпуса 49,1 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR28P4NSh5 Cable socket, analog
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Рабочий ток на разъем, max 150 A
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm; 1,5 mΩ - для контактов 3.5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
