ШР28П4НГ5 Вилка кабельная, аналог. (арт. KP-6878)

к сравнению отложить

SZC

Артикул (ID): KP-6878

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления дата не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Нормы и требования ГЕО.364.107 ТУ

Подробная документация

Аналоги и альтернативы

ID: 488627

На складе 400 шт

Цена от
Включая НДС
700 ₽
1 шт. 740 ₽
от 10 шт. 700 ₽

Количество

Быстрый заказ

Разъём ШР28П4НГ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - кабельная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 5 - сочетание контактов - 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	SZC
Страна происхождения
Масса изделия, гр	88,5
Дата изготовленияi	дата не указана
Вид упаковки	картонная коробка
Доупаковка	промасленная бумага
Состояние упаковки	заводская
Нормы и требования	ГЕО.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	28
Количество выводов или контактов	4
Условный номер контактного набора	5 - 2 контакта Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	отсутствует
Цвет изделия	темно-серый

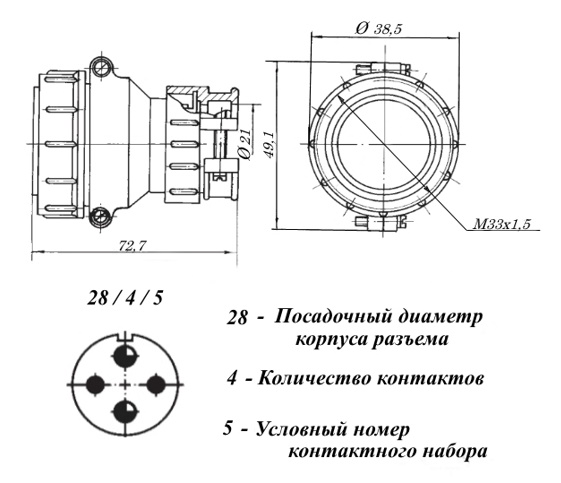

Габаритные размеры LWH	38,5х72,7 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение	850 V
Рабочий ток	35 A - для контактов Ø 2,5 mm; 50 A - для контактов Ø 3,5 mm
- диапазон частот	1-200 Hz
- амплитуда ускорения	100 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	не менее 20 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +55°C
Относительная влажность	98% при температуре +40°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
