ШР20П4НШ8Н Розетка кабельная, перекрут

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

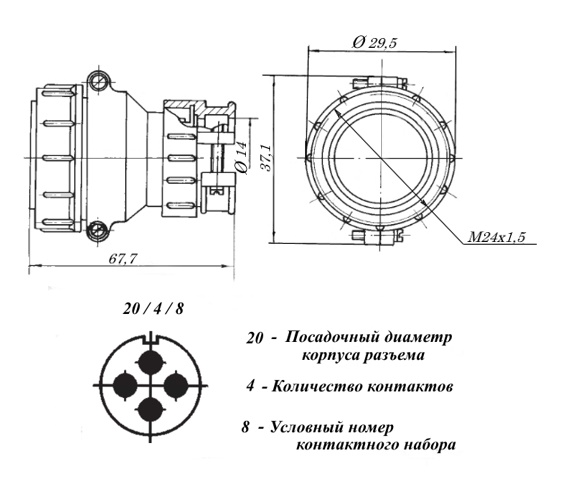

Разъём ШР20П4НШ8Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка кабельная ШР20П4НШ8Н сочленяется с блочными вставками ШР20П(ПК,СК)4Э(Н)Ш8(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20П4НШ8Н Розетка кабельная, перекрут
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
ТУбРО.364.028 ТУ
Вид приемки "1"
Масса изделия, гр56
ТранслитерацияSHR20P4NSH8N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР20П4ЭШ8Н, ШР20П3НШ7
Цвет изделиятемно-серый
Габаритные размеры L*W*H 35х65 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Примечаниеперекрут, (1978-1993гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
