ШР20ПК4НШ8 Вилка блочная

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

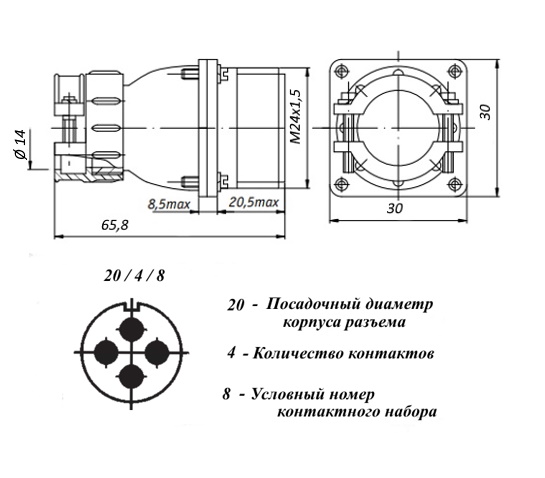

Разъём ШР20ПК4НШ8 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - вилка (штырь); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР20ПК4НШ8 сочленяется с кабельными колодками ШР20П(У)4Э(Н)Ш8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20ПК4НШ8 Вилка блочная
Торговая маркаОАО "Каскад", г. Черкесск
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр40
Дата выпуска01.01.1990
ТранслитерацияSHR20PK4NSH8
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР20ПК4НШ8
Цвет изделиятемно-серый
Габаритные размеры L*W*H 30х30х53 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
