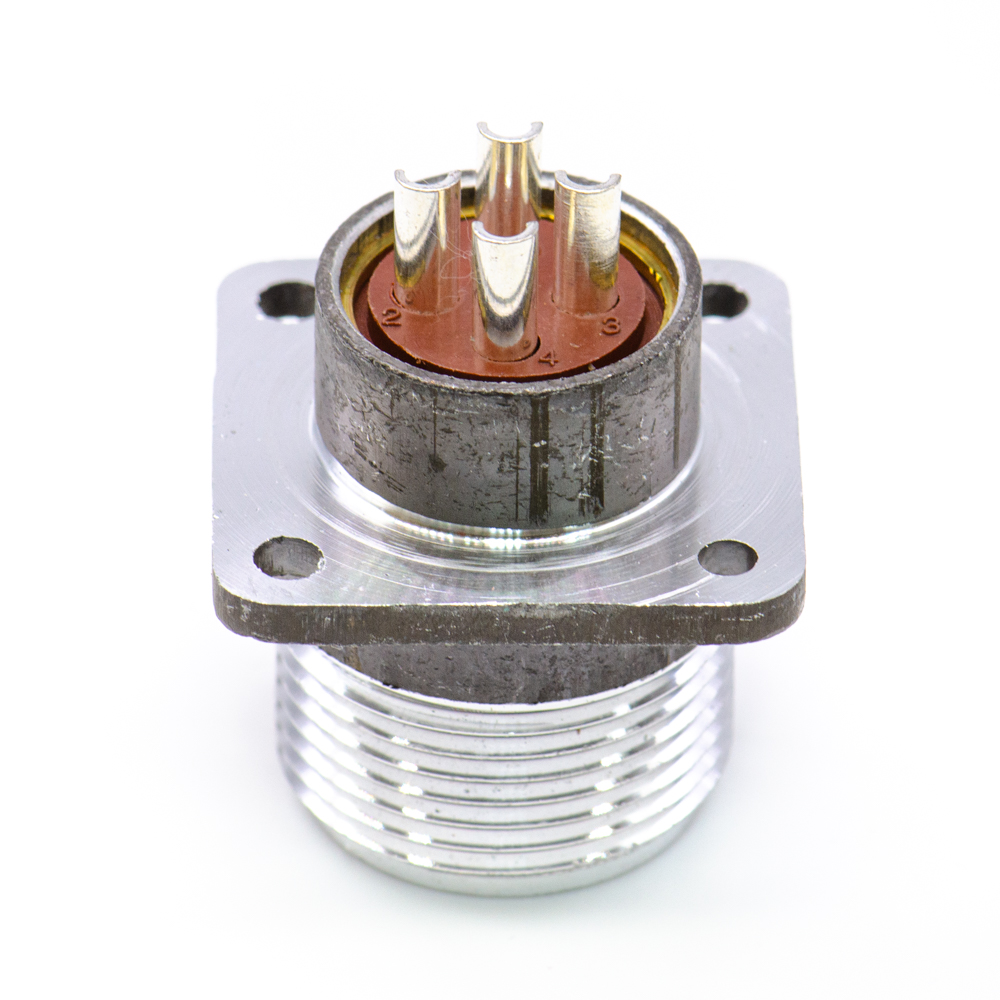

ШР20П4ЭШ8 Вилка блочная, SZC.(арт. OP-755)

SZC; -
КИТАЙ
Артикул (ID): OP-755
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 240723
На складе 28 шт
  • Цена от 251 ₽
  • 1 шт 272 ₽
  • от 10 шт 251 ₽
Количество
Быстрый заказ

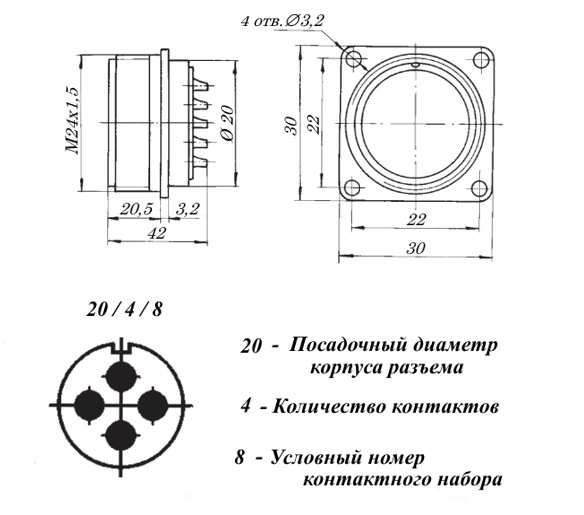

ШР20П4ЭШ8 Вилка блочная, SZC - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П – приборная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 8 - сочетание контактов (8 - 4 контакта диаметром 2,5 мм); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР20П4ЭШ8Н, ШР20П4НШ8Н, ШР20У4НШ8Н, ШР20У4ЭШ8Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20П4ЭШ8 Вилка блочная, SZC.
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 24
Дата изготовленияi дата не указана
Транслитерация ShR20P4ESH8 Block plug, SZC.
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР (аналог)
Условный размер корпуса 20
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 8 - 4 контакта Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора черный
Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 30х30х42 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20P4ESH8 Block plug, SZC.
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
