Разъём ШР20ПК4ЭШ8Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - вилка (штырь); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка блочная ШР20ПК4ЭШ8Н сочленяется с кабельными вставками ШР20П(У)4Э(Н)Ш8(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20ПК4ЭШ8Н Вилка блочная, 1991г
Торговая маркаОАО "Каскад", г. Черкесск
Страна происхождения СССР
ТУбРО.364.028 ТУ
Вид приемки "1"
Масса изделия, гр47
Дата выпуска01.01.1991
ТранслитерацияSHR20PK4ESH8N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкапрямой для экранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР20ПК4ЭШ8Н
Цвет изделиятемно-серый

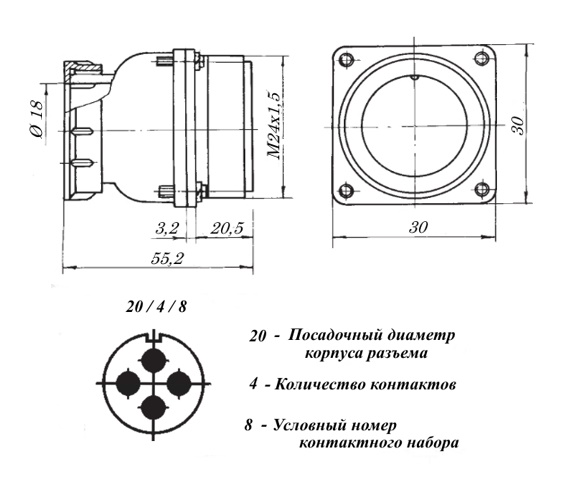

Габаритные размеры L*W*H 30х30х55 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)пластмасса

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
